16
Danger par câble électrique
endommagé, usé ou mal branché.
Éviter le contact du corps avec les
surfaces conductrices ou reliées à la
terre ( ex. tuyaux, radiateurs, enfilades
et réfrigérateurs.)
L’attention et la prudence dans le
travail sont irremplaçables!
4. Spécifications JMS-10
4.1 Indications techniques
Dimensions de lame 250x 2,8x 30mm
Vitesse rot. course libre 2950 T/min
Hauteur max. coupe 90°/45° 60/60mm
Long. max. coupe 90°/45° 300/210mm
Inclinaison de lame 0°-45°
Pivotement table gauche/d 45°/45°
Poids 22 kg
Voltage 230V ~1L/N/PE 50Hz
Puissance 1600W
Courant électrique 7.5 A
Raccordement (H05VV-F) 3x1mm²
Fusible secteur électrique 10A
4.2 Emission de bruit
Indications selon EN 1807:1999
(incertitude de mesure 4 dB)
Puissance sonore (selon EN 3746):
Marche à vide 85,1 dB (A)
Niveau de pression sonore (selon EN
11202):
Marche à vide 72,2 dB (A)
Les indications données sont des
niveaux de bruit et ne sont pas
forcément les niveaux pour un travail
sûr.
Cette information est tout de même
importante, ainsi l’utilisateur peut
estimer les dangers et les risques
possibles.
4.3 Contenu de la livraison
1 scie à balancier à onglet
1 buse d’aspiration Ø30mm
1 serre-pièce
1 levier de blocage pivotant
1 clé à fourche 10mm
1 clé à fourche 24-27mm
1 clé à ergots
1 clé pour vis à 6 pans creux 6mm
Mode d‘emploi
Liste pièces de rechange

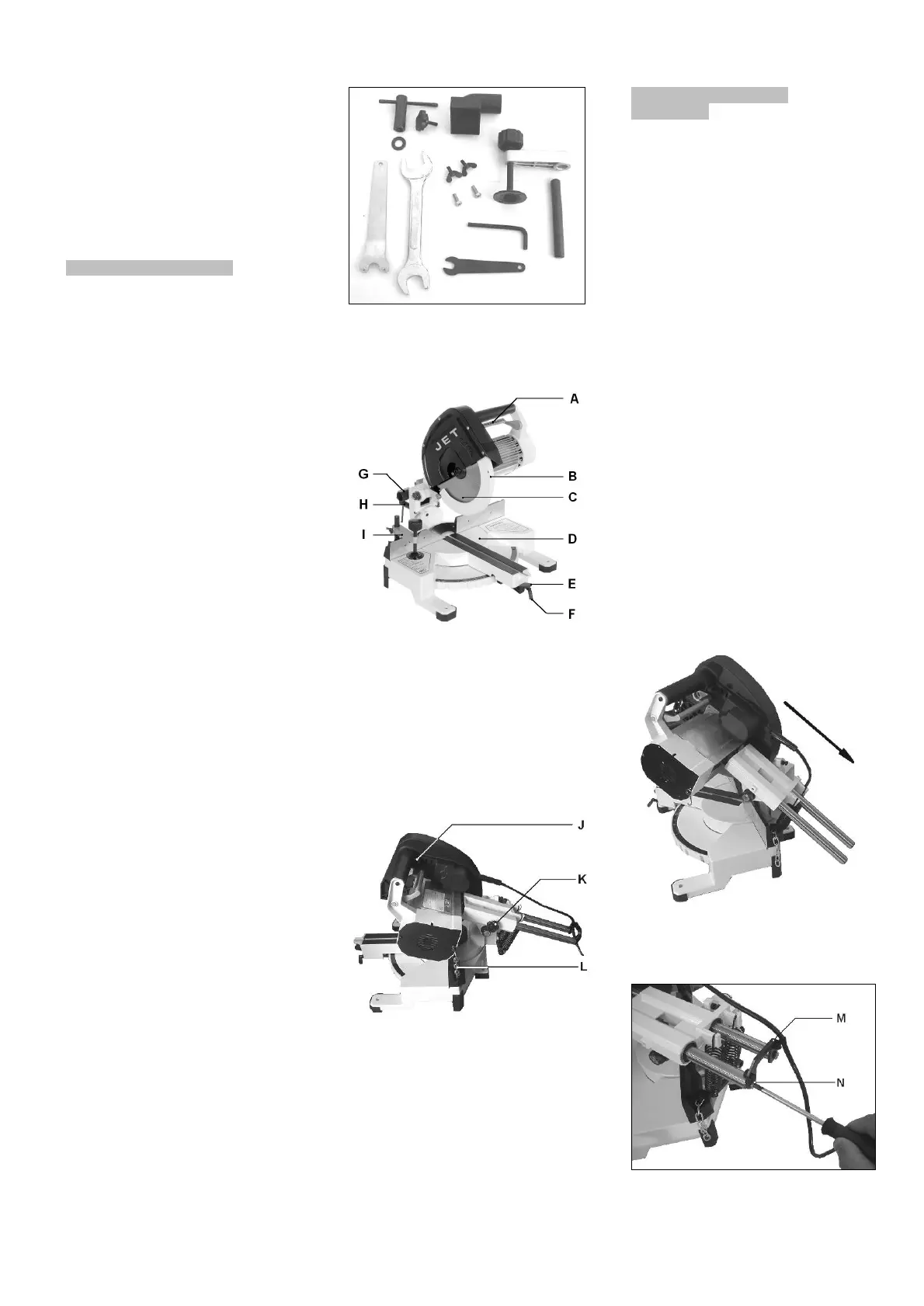

4.4 Description de la scie
Fig 1
A….Levier de protège-lame
B….Protège lame de scie
C….Lame de scie
D…Table de machine
E….Cran d’arrêt
F….Pince d’onglet
G….Buse d’aspiration 30mm
H….Bouton tournant
I..….Serre-pièce
Fig 2
J….Poignée avec interrupteur
K….Blocage du chariot
L….Chaîne sécurité de tête de scie
5. Transport et mise en
exploitation
5.1.Transport
Effectuer le montage de la machine
dans un local fermé ou un atelier
respectant les conditions de
menuiserie.
Placer la machine sur une surface
stable et plane. La machine peut
aussi être fixée à la surface.
Pour des raisons techniques
d’emballage la machine n’est pas
complètement montée à la livraison.
5.2 Montage
Déballer la machine.
Avertir immédiatement JET si vous
constatez des pièces endommagées
par le transport et ne pas monter la
machine.
Eliminer l’emballage dans le respect
de l’environnement.
Enlever la protection antirouille sur
la table avec un dissolvant.
Montage de la tête de scie
Enfoncer les deux tiges rondes dans
glissières (Fig 3).
Fig 3
Fixer la plaque d’assemblage (M)
avec les vis jointes (N).
Fig 4
