11

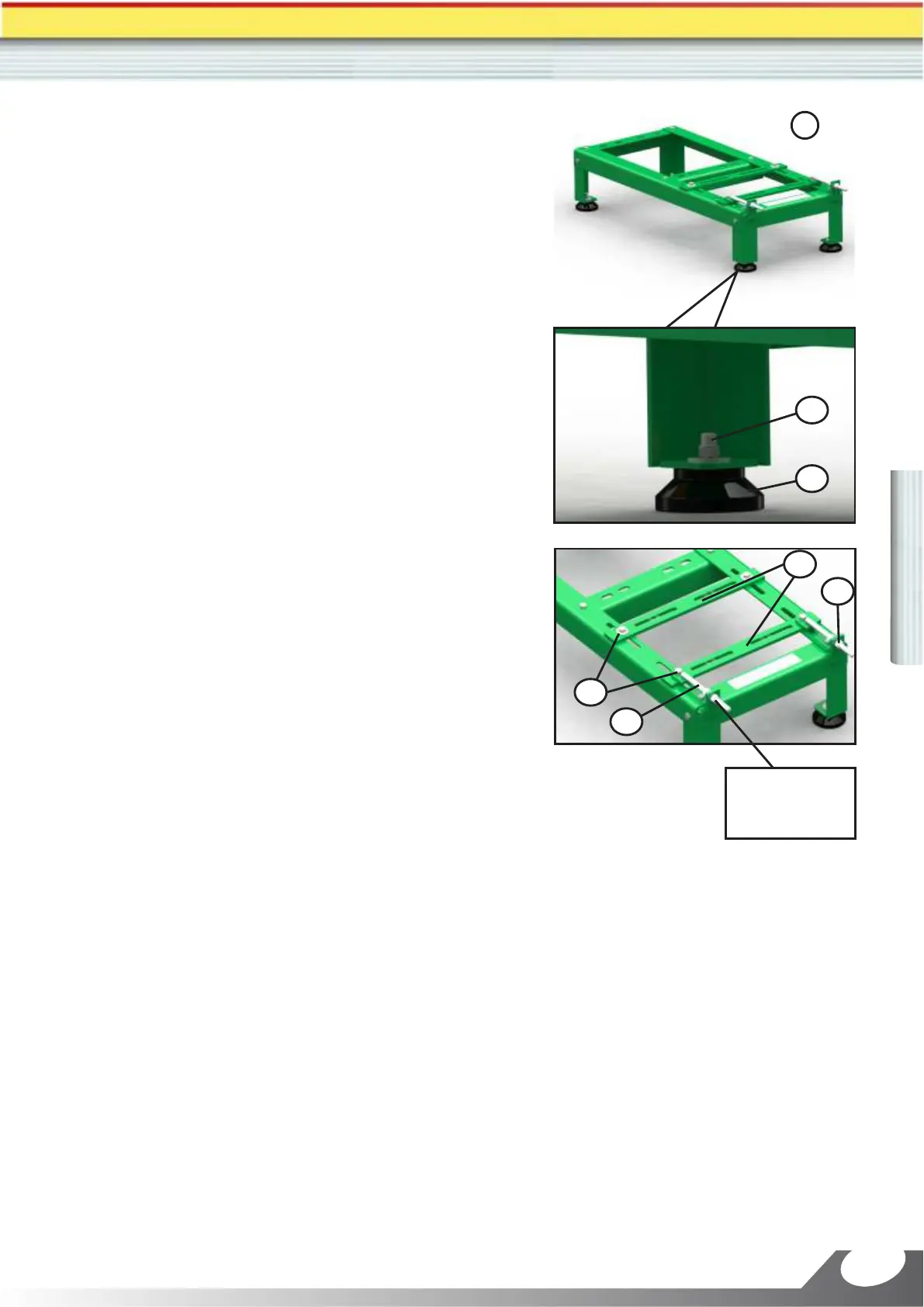

Caballete (3)
Si el caballete (3) ha venido desmontado, realice el
ensamble como se describe:
a) Monte los 4 amortiguadores de goma (3a) según el
detalle a continuación, usando para cada uno de ellos
un tornillo (3b), más arandela lisa, más arandela de
presión, más la tuerca.
b) Monte los rieles deslizantes (3c) en la posición
mostrada al lado, usando en cada punta un tornillos
(3d), más dos arandelas lisas, más una tuerca.
c) Monte los husos (3e) según la figura al lado, usando 3
tuercas (3f) en la punta de atrás.
OBS.: Todos los tornillos, tuercas y arandelas usadas en
este ensamble acompañan la máquina.
3
3a
3c
3f
3d
3e
3b
2 tuercas por
el lado de
afuera
MANUAL TÉCNICO DE OPERACIÓN - ENSILADORA JF 40P
Español
