JF 40P - 4 Montajes y Ajustes Antes de la Operación; Montaje de Piezas Sueltas

10

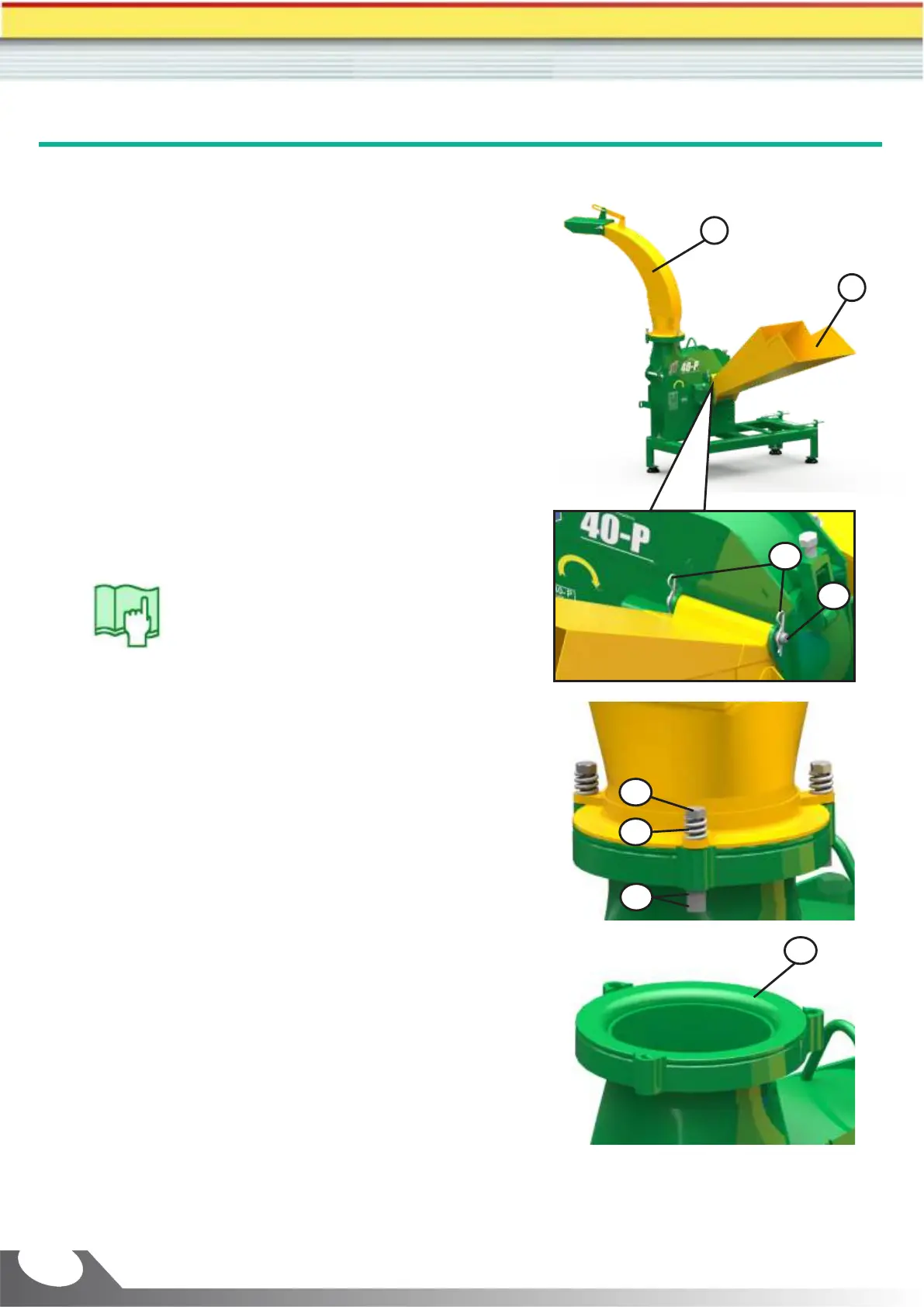

4- Montajes y ajustes antes de la operación
4.1- Montaje de piezas sueltas
Las piezas que se describen a continuación son
entregadas desmontadas, para facilitar el transporte de
la máquina. Realice el ensamble según la descripción:
Boquilla de alimentación (1)
Ensamble la boquilla de alimentación (1) según la figura
al lado, fijándola con el perno (1a) y los dos pasadores
(1b) que hacen parte de las piezas sueltas que
acompañan la máquina.
Boquilla giratoria de salida (2)
Monte la boquilla de salida (2) en la boca (2a) según
figura al lado, fijándola con los 3 tornillos (2b), 3 resortes
(2c) y 6 tuercas (2d).
Nota:
Observe la posición correcta de montaje de
los elementos al lado.
Apriete las dos tuercas (2d) para comprimir el
resorte (2c), para que sea posible girar la
boquilla (2) manualmente sin mucho
esfuerzo.
1
1a
2a
1b
1c
1b
2
1d
