Montaje de la polea del motor y de las correas
Polea (5)

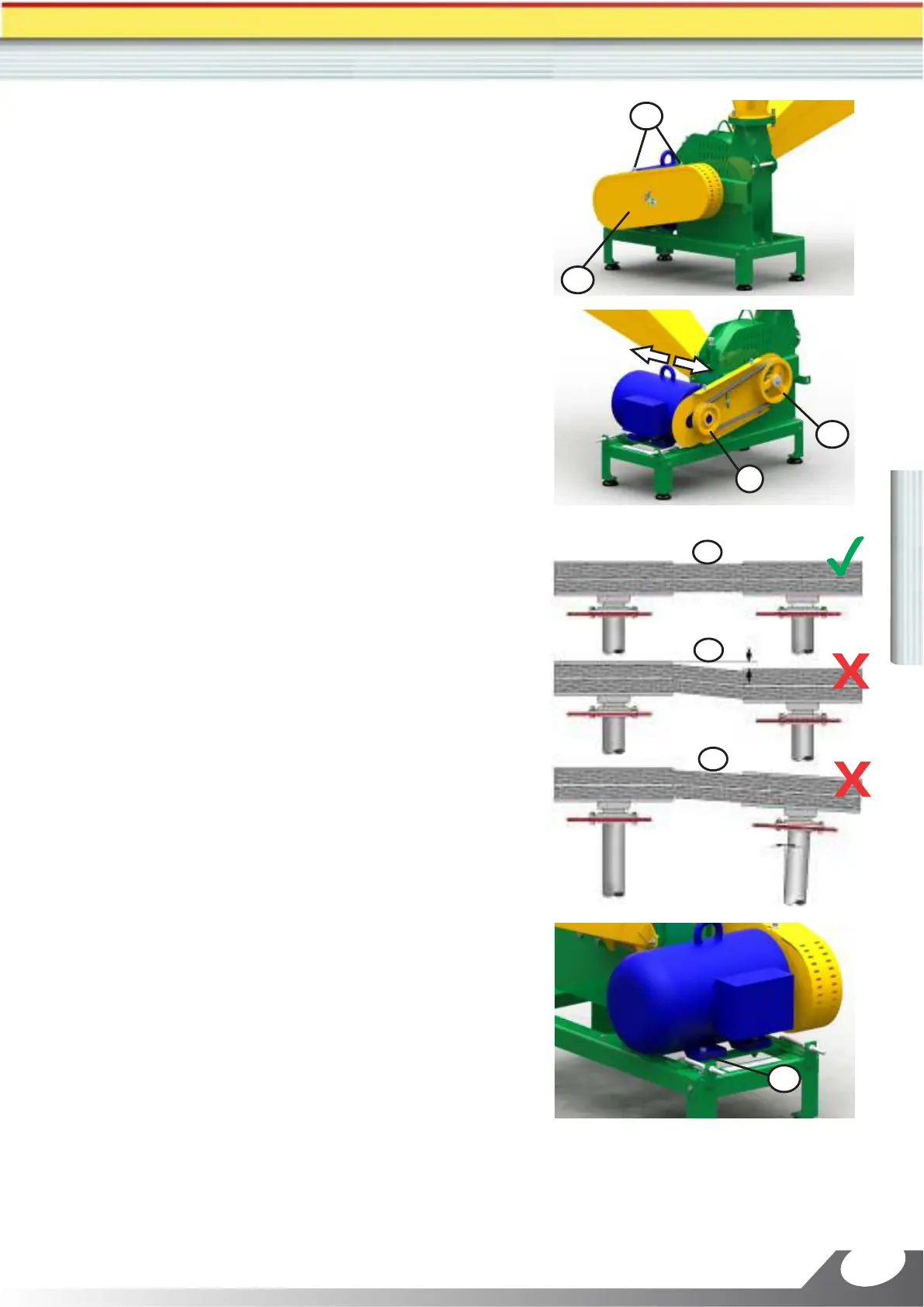

a) Quite la parte frontal de la cubierta (5a) aflojando las 4
tuercas mariposa (5b - dos arriba y dos abajo).
b) Monte la polea de 2 canales (5) en el eje del motor con
una chaveta.
OBS.: Si fuese necesario desplazar transversalmente el
motor (vea las flechas al lado) para ensamblar la polea
(5), afloje los tornillos (4b).
c) Realice la alineación entre la polea del motor (5) y la
polea de la máquina (5d), desplazando el motor según la
necesidad.
Vea las situaciones de la figura al lado:
1º - Alineación correcta.
2º - Alineación incorrecta: poleas defasadas.
3º - Alineación incorrecta: uno de los ejes está
desplazado.
d) Tras obtener la alineación, vuelva a apretar las
tuercas (4b).
1º
2º
3º
5b
5d
5a
5
4b
