4. CONEXIONES Y CONTROLES
24

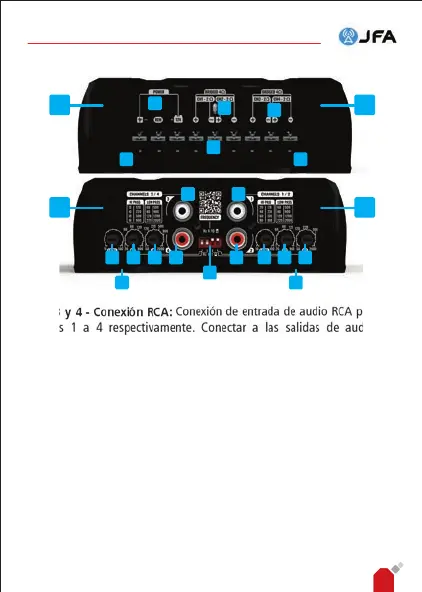

1, 2, 3 y 4 - Conexión RCA: Conexión de entrada de audio RCA para los
canales 1 a 4 respectivamente. Conectar a las salidas de audio del
reproductor.
5 y 6 - Crossover:
◦ Filtro High PASS (HP): ajustes de 20Hz a 9kHz. Determina el
inicio de la frecuencia de funcionamiento del amplicador.
◦ Filtro LOW PASS (LP): ajustes de 60Hz a 20kHz. Determina el
nal de la frecuencia de funcionamiento del amplicador.
7 - Selector de ajuste del crossover: utilice este conmutador para
determinar si la frecuencia de ajuste seleccionada en los mandos del
crossover se multiplicará por 10 (x10) o por 1 (x1).
8 - Nivel: ajusta la sensibilidad de las entradas del amplicador.
9 - LED inteligente JFA: indica el estado de funcionamiento del
amplicador.
10 - Tornillo de jación de las tapas de protección de los conectores:
Tornillo utilizado para jar las tapas de acabado y de protección de los
conectores. Utilice un destornillador Phillips n.º 1 para retirar las tapas.
12 12
10
10
9
11
13 13
12 12
3 1
8 5 6 4
7
658
13 13
2
