Pg 21 | IT
|
Fathom
®
v2
IT
IMPORTANTE! SI PREGA DI CONSULTARE GLI “SCHEMI DI COLLEGAMENTO
DELL’IMPIANTO” A PAGG. 22-25 PER MAGGIORI INFORMAZIONI SULL’UTILIZZO
DEI COLLEGAMENTI D’INGRESSO/USCITA.

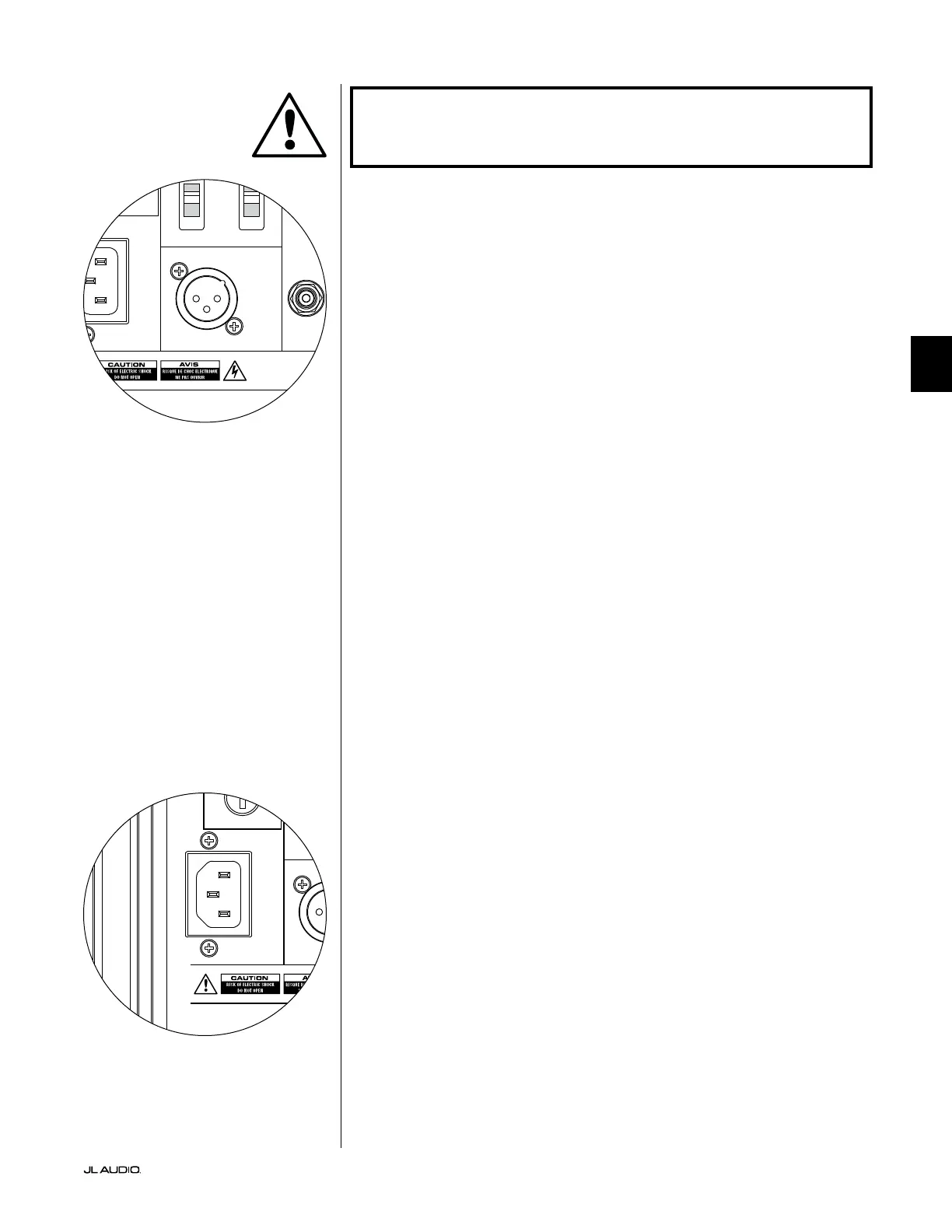

Connettore di uscita a Slave
Se si utilizza più di un subwoofer Fathom v2 in un impianto home theater,
si designerà un Fathom v2 come Master (vedere pag. 20), e si alimenterà il
segnale da esso ai Fathom v2 “Slave” restanti tramite quest’uscita XLR bilanciata.
Il cavo “Output to Slave” può essere collegato all’ingresso XLR “Le or Mono”
bilanciato sul Fathom v2 successivo. Quando un Fathom v2 è in modalità “Slave”, il
collegamento “Output to Slave” può essere usato per passare il segnale a ulteriori
Fathom v2 in modalità “Slave”.
Il connettore “Output to Slave” è studiato per essere usato come indicato di
seguito:
1) Dal connettore “Output to Slave” del Fathom v2 “Master” all’ingresso XLR
bilanciato “Le or Mono” del primo Fathom v2 “S l av e”.
2) Dal connettore “Output to Slave” del primo Fathom v2 “Slave” all’ingresso
XLR bilanciato “Le or Mono” del secondo Fathom v2 “S l a v e”.
3) Dal connettore “Output to Slave” del secondo Fathom v2 “Slave” all’ingresso
XLR bilanciato “Le or Mono” del terzo Fathom v2 “Slave”. Ecc, ecc. (no
a dieci Fathom v2 possono essere collegati in questa congurazione). Dei
cavi bilanciati appropriati con terminazioni XLR sono disponibili presso il
proprio rivenditore JL Audio e non sono inclusi con il Fathom v2.
Note tecniche:
• Il segnale “Output to Slave” trasporta qualsiasi elaborazione del segnale
selezionata sul Fathom v2 Master (compresa l’impostazione Master Level e
l’elaborazione D.A.R.O.) agli altri Fathom v2 che operano in modalità “Slave”.
• Dai Fathom v2 che operano in modalità “Slave”, il segnale “Output to Slave”
è una replica esatta e buerizzata del segnale d’ingresso bilanciato, rendendo
questo metodo di distribuzione del segnale preferibile rispetto all’impiego di
adattatori a Y o splitter.
• Usare esclusivamente cavi di collegamento schermati con connettori XLR
di alta qualità per il collegamento Master/Slave. Non servirsi mai di cavi
sbilanciati con adattatori.
Connettore di alimentazione CA tipo IEC
Il connettore femmina del cavo CA tipo IEC riceve un cavo di alimentazione
a calibro elevato, lungo 6. (1,8m), incluso nel proprio subwoofer Fathom v2.
I Fathom v2 venduti in diverse parti del mondo sono congurati per l’impianto
elettrico di ciascun mercato e includono connettori appropriati sui rispettivi
cavi di alimentazione. Si prega di notare i contrassegni della tensione accanto al
connettore CA e assicurarsi di erogare alimentazione al Fathom v2 soltanto da un
connettore femmina che corrisponda a tali contrassegni. Non usare un cavo di
alimentazione CA diverso da quello fornito con il Fathom v2. Per informazioni
sul portafusibili principale, si prega di consultare il capitolo sulla risoluzione dei
problemi del presente manuale.
Il subwoofer Fathom v2 è un dispositivo potente e può assorbire molta
corrente. Se sono collegati troppi componenti a un subwoofer Fathom v2 verso una
presa elettrica, si rischia di far scattare l’interruttore del circuito domestico durante
programmi molto impegnativi. Se ciò dovesse accadere, separare il Fathom v2
e gli altri componenti tra due circuiti elettrici CA. Se possibile, per le massime
prestazioni, dedicare un circuito CA a ciascun Fathom v2.
IMPORTANTE
1200VA
Built in USA with Imported and domestic components
LEFT
or
MONO
RIGHT
ONLY
INPUTS
Output to Slave
(Balanced)
Balanced
Unbalanced
Input Modes
Slave
Master
Grounded
Isolated
SERIAL NUMBER:
Warranty void if serial number is removed, altered or defaced.
F 12A H
250V
120 V ~ 60 Hz
F
U
S
E
F
U
S
E
1200VA
Built in USA with Imported and domestic components
LEFT
or
MONO
RIGHT
ONLY
INPUTS
Output to Slave
(Balanced)
Balanced
Unbalanced
Input Modes
Slave
Master
Grounded
Isolated
SERIAL NUMBER:
Warranty void if serial number is removed, altered or defaced.
F 12A H
250V
120 V ~ 60 Hz
F
U
S
E
F
U
S
E
To Next Page
