IT | Pg 22
|
Fathom
®
v2
SCHEMA DI COLLEGAMENTO
DELL’IMPIANTO 1:
Un Fathom v2 a
ricevitore Home Theater o
preamplicatore/processore Home
Theater
La maggior parte dei ricevitori e
preamplicatori/processori home theater
forniscono un’unica uscita subwoofer
(mono). Quando si collega un’uscita
subwoofer mono al Fathom v2, si userà
soltanto l’ingresso “Le or Mono” del
Fathom.
Due tipologie di collegamento sono
disponibili per collegare il Fathom v2
all’impianto home theater: bilanciato
(connettore XLR o TRS da 1/4 poll.)
e sbilanciato (connettore tipo RCA).
I collegamenti bilanciati forniscono
una reiezione superiore del rumore e
assicurano una messa a terra appropriata
tra componenti. Se il ricevitore o
processore ha uscite bilanciate, consigliamo
vivamente di utilizzarle.

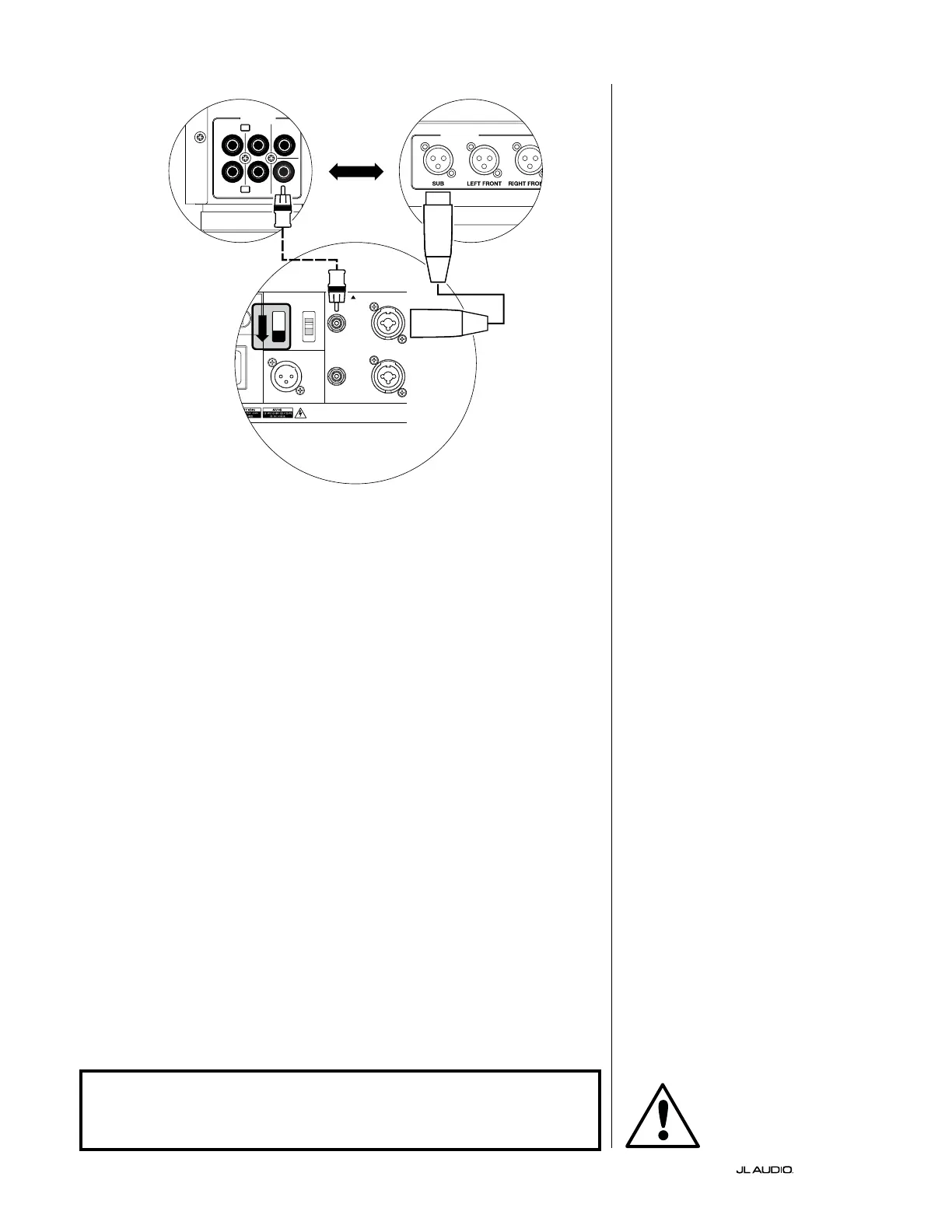

Nello schema di collegamento sulla
sinistra, i collegamenti bilanciati sono
mostrati come linee piene, i collegamenti
sbilanciati sono mostrati come linee
tratteggiate. L’utente utilizzerà soltanto
uno di questi metodi di collegamento in
ingresso (non entrambi).
1200VA
ilt in USA with Imported and domestic components
LEFT
or
MONO
RIGHT
ONLY
INPUTS
Output to Slave
(Balanced)
Balanced
Unbalanced
Input Modes
Slave
Master
Grounded
Isolated
SERIAL NUMBER:
Warranty void if serial number is removed, altered or defaced.
F 12A H
250V
0 V ~ 60 Hz
F
U
S
E
F
U
S
E
S
ave
aster
OUTPUTS
SUB
REAR
REAR CENTER
FRONT
FRONT
R
L
PRE OUT
PROCESSORE (USCITE BILANCIATE)
COMANDI POSTERIORI FATHOM (MASTER)
O
RICEVITORE/PROCESSORE (USCITE SBILANCIATE)
ATTENZIONE
ATTENZIONE! SPEGNERE IL FATHOM v2 E TUTTE LE ALTRE APPARECCHIATURE
NELL’IMPIANTO PRIMA DI REALIZZARE O MODIFICARE EVENTUALI
COLLEGAMENTI!
