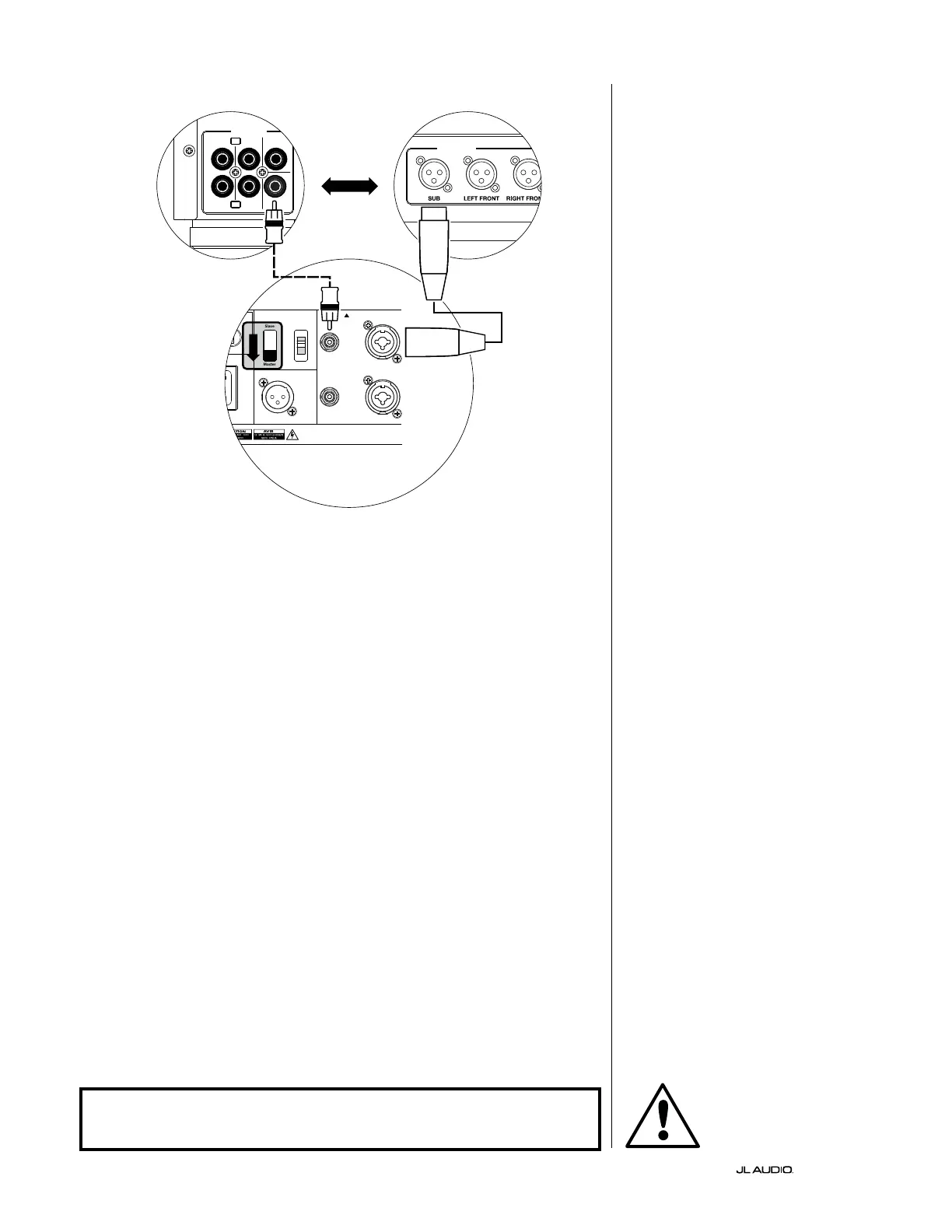

系统连接图 1：
一台 Fathom v2 到家庭影院接收器或
家庭影院前置功放/处理器
大多数家庭影院接收器和前置功
放/处理器提供单一（单声道）超低音音
响输出。连接单声道超低音音响输出到
Fathom v2 时，您将只使用 Fathom 的“
左或单声道”输入。
有两种连接类型可将 Fathom v2 连
接到您的家庭影院系统： 平衡（XLR 或
1/4 英寸 TRS 接口）和非平衡（RCA 型接
口）。平衡连接可提供卓越的噪声抑制，
并确保组件之间的妥善接地。如果您的
接收器或处理器具备平衡输出，我们强
烈建议您使用它们。
在左侧的连接图中，平衡连接显示为
实线，非平衡连接显示为虚线。您将只使
用其中一种输入连接方法（不能同时使
用这两种方法）。
120 0VA
Built in USA with Imported and domestic components
LEFT
or
MONO
RIGHT
ONLY
INPUTS
Output to Slave
(Balanced)
Balanced
Unbalanced
Input Modes
Slave
Master
Grounded
Isolated
SERIAL NUMBER:
Warrant y void if serial nu mber is removed , altered or def aced.
F 12A H
250V
120 V ~ 60 Hz
F
U
S
E
F
U
S
E
OUTPUTS
SUB
REAR
REAR CENTER
FRONT
FRONT
R
L
PRE OUT
处理器（非平衡输出）
FATHOM 后置控制（主机）
或
接收器/处理器（非平衡输出）
警告
警告！在建立或更改任何连接之前，请关闭 FATHOM v2 和系统中的所有
其他设备！
