Fathom
®
v2
中文

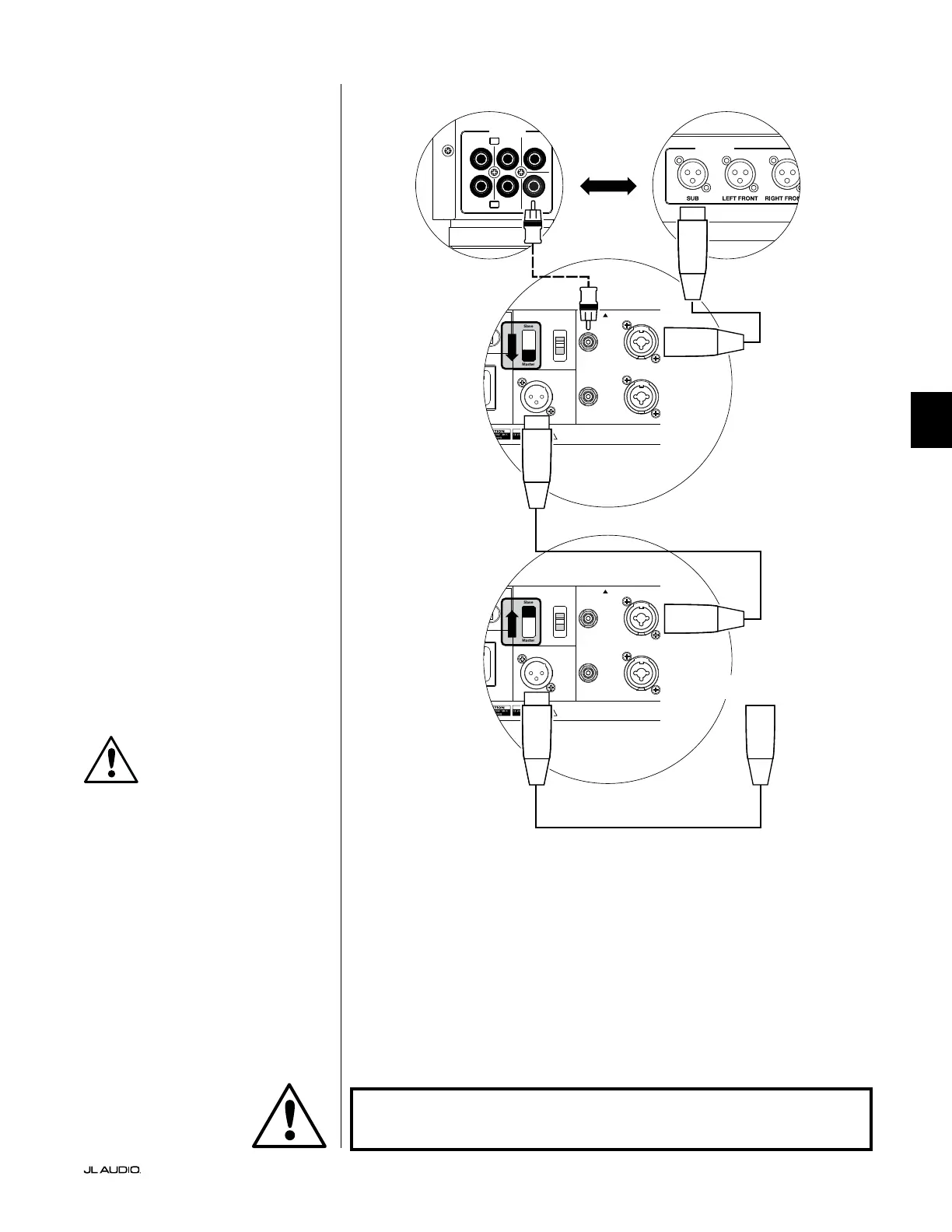

系统连接图 2：
多台 Fathom v2 超低音音响到
家庭影院接收器或
家庭影院前置功放/处理器
为了极大地简化在单个家庭影院系
统中使用多个超低音音响，Fathom v2
集成了“主机/从机”信号分配系统。这可
支持从单一的“主机”单元控制系统中的
所有 Fathom v2。
首先，您将通过其上方的“输入模式”
开关，选择一个 Fathom v2 超低音音响
作为“主机”。通常，您将指定距离接收
器/前置功放最近的 Fathom v2 为主机。
在某些情况下，例如，当某些音响的控制
面板很难访问时，您可能更喜欢将最容
易访问的控制面板指定为主机。
有两种连接类型可将主机 Fathom
v2 连接到您的家庭影院系统： 平衡（XLR
或 1/4 英寸 TRS 接口）和非平衡（RCA
型接口）。平衡连接可提供卓越的噪声抑
制，并确保组件之间的妥善接地。如果您
的接收器或处理器具备平衡输出，我们
强烈建议您使用它们连接到指定为主机
的F Fathom v2。
在左侧的连接图中，平衡连接显示为
实线，非平衡连接显示为虚线。对于指定
为主机的 Fathom v2，您只能使用其中
一种输入连接方法（不能同时使用这两
种方法）。
系统中剩余的 Fathom v2 将通过
其上方的“输入模式”开关配置为“从
机”单元。使用平衡 XLR 电缆，将主机
Fathom v2 的“输出到从机”连接到第一
个从机 Fathom v2 的“左或单声道”平
衡输入。该从机单元的“输出到从机”接
口将通过另一条平衡 XLR 电缆为下一
个从机单元的“左或单声道”输入供电。
后续的从机单元将以相同的方式连接。
“主机”和“从机”Fathom 之间以及“从
机”Fathom 之间的连接仅通过平衡 XLR
电缆进行。
120 0VA
Built in USA with Imported and domestic components
LEFT
or
MONO
RIGHT
ONLY
INPUTS
Output to Slave
(Balanced)
Balanced
Unbalanced
Input Modes
Slave
Master
Grounded
Isolated
SERIAL NUMBER:
Warrant y void if serial nu mber is removed , altered or defa ced.
F 12A H
250V
120 V ~ 60 Hz
F
U
S
E
F
U
S
E
120 0VA
Built in USA with Imported and domestic components
LEFT
or
MONO
RIGHT
ONLY
INPUTS
Output to Slave
(Balanced)
Balanced
Unbalanced
Input Modes
Slave
Master
Grounded
Isolated
SERIAL NUMBER:
Warrant y void if serial nu mber is removed , altered or defa ced.
F 12A H
250V
120 V ~ 60 Hz
F
U
S
E
F
U
S
E
OUTPUTS
SUB
REAR
REAR CENTER
FRONT
FRONT
R
L
PRE OUT
处理器（非平衡输出）
FATHOM 后置控制（主机）
FATHOM 后置控制（从机）
或
接收器/处理器（非平衡输出）
至额外 FATHOM
（如适用）
重要
警告
警告！在建立或更改任何连接之前，请关闭 FATHOM v2 和系统中的所有
其他设备！
