立体声有源分频器（平衡输出）
LOW OUT
(SUB OUT)
立体声有源分频器（非平衡输出）
RIGHTLEFT
LOW OUT
(SUB OUT)
FATHOM 后置控制（主机）
或

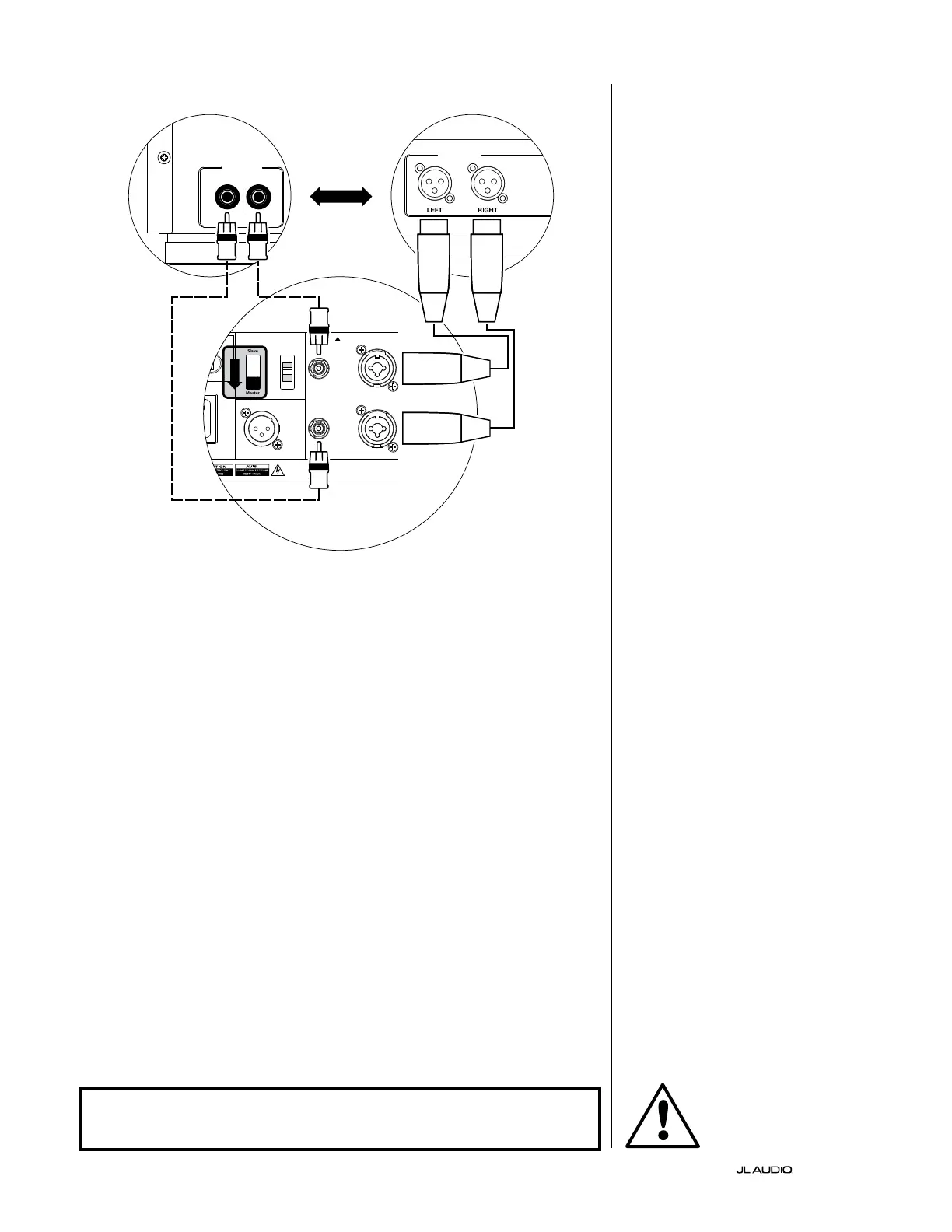

系统连接图 3：
一个单声道 Fathom v2 到一个双声道
音频系统
将单声道的 Fathom v2 （或多个
Fathom v2）连接到双声道音频系统时，
您将同时使用“左或单声道”输入和“右”
输入。Fathom v2 输入部分中的总和电
路将立体声信号加总为单声道。
我们强烈建议您使用高质量的有
源分频器，如捷力 CR-1，用于在连接到
Fathom v2 和驱动您的主扬声器的功放
之前分割前置功放的信号。这将支持您
滤波驱动主扬声器的信号中的低频，从
而获得更好的性能。
如果您使用的不是有源分频器，并且
可以在全音域范围内运行您的主扬声
器，则可以使用适当的 Y 形接口来代替
图中所示的有源分频器，来分割前置功
放的输出信号。
有两种连接类型可将 Fathom v2 连
接到您的双声道音频系统： 平衡（XLR 或
1/4 英寸 TRS 接口）和非平衡（RCA 型接
口）。平衡连接可提供卓越的噪声抑制，
并确保组件之间的妥善接地。如果您的
前置功放或有源分频器可提供平衡输
出，我们强烈建议您使用它们。
在左侧的连接图中，平衡连接显示为
实线，非平衡连接显示为虚线。您将只使
用其中一种输入连接方法（不能同时使
用这两种方法）。
注：如需要，可以将其他 Fathom v2
以“从机”模式连接到如图所示连接的
Fathom v2。有关从机连接的说明，请参
见第 23 页上的“连接图 2”。
警告
警告！在建立或更改任何连接之前，请关闭 FATHOM v2 和系统中的所有
其他设备！
