第 25 页

Fathom

中文

系统连接图 4：

两个立体声 Fathom v2 到双声道音频

系统

将两个立体声 Fathom v2 连接到

双声道音频系统时，您将只使用每个

Fathom v2 的“左或单声道”输入。每个

Fathom v2 上的“输入模式”开关将设置

在“ 主机 ”位置。

我们强烈建议您使用高质量的有

源分频器，如捷力 CR-1，用于在连接到

Fathom v2 和驱动您的主扬声器的功放

之前分割前置功放的信号。这将支持您

滤波驱动主扬声器的信号中的低频，从

而获得更好的性能。

如果您使用的不是有源分频器，并且

可以在全音域范围内运行您的主扬声

器，则可以使用适当的 Y 形接口来代替

图中所示的有源分频器，来分割前置功

放的输出信号。

有两种连接类型可将 Fathom v2 连

接到您的双声道音频系统：平衡（XLR 或

1/4 英寸 TRS 接口）和非平衡（RCA 型接

口）。平衡连接可提供卓越的噪声抑制，

并确保组件之间的妥善接地。如果您的

前置功放或有源分频器可提供平衡输

出，我们强烈建议您使用它们。

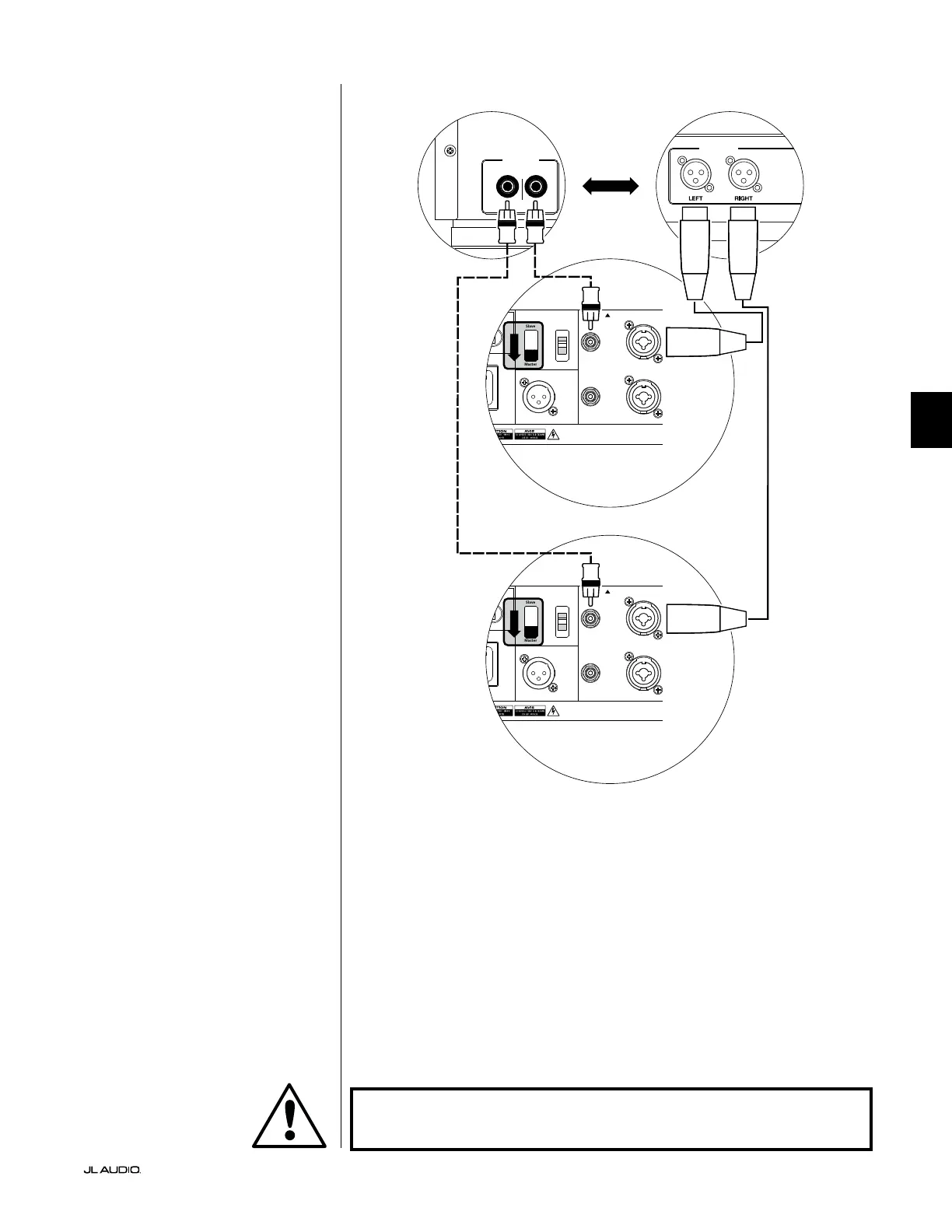

在右侧的连接图中，平衡连接显示为

实线，非平衡连接显示为虚线。您将只使

用其中一种输入连接方法（不能同时使

用这两种方法）。

注：如需要，可以将其他 Fathom v2

以“从机”模式连接到如图所示连接的

Fathom v2。有关从机连接的说明，请参

见第 23 页上的“连接图 2”。

LOW OUT

(SUB OUT)

RIGHTLEFT

LOW OUT

(SUB OUT)

120 0VA

Built in USA with Imported and domestic components

LEFT

MONO

RIGHT

ONLY

INPUTS

Output to Slave

(Balanced)

Balanced

Unbalanced

Input Modes

Slave

Master

Grounded

Isolated

SERIAL NUMBER:

Warrant y void if serial nu mber is removed , altered or def aced.

F 12A H

250V

120 V ~ 60 Hz
