ES | Pg 22
|
Fathom
®
v2

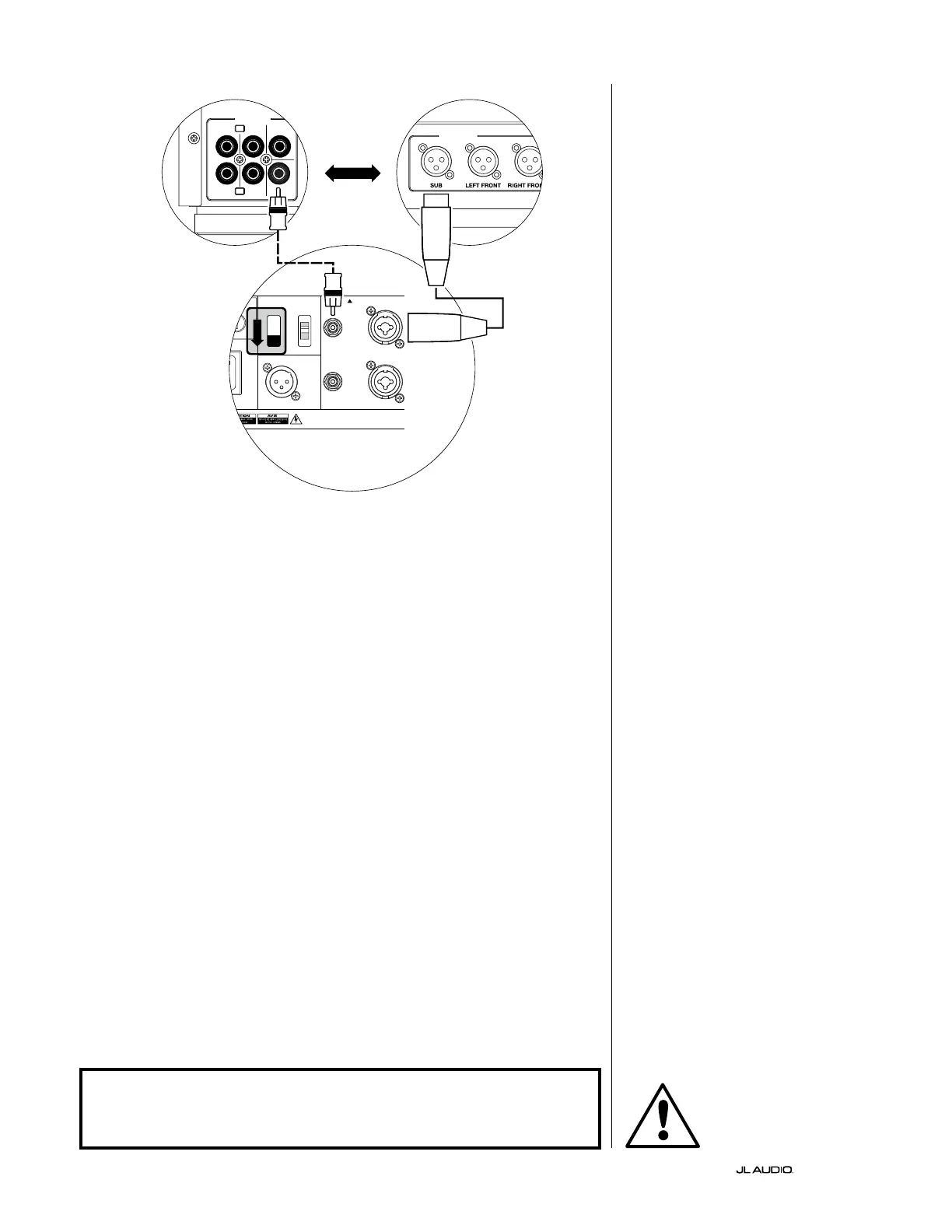

DIAGRAMA 1 DE CONEXIÓN DEL
SISTEMA:
Un Fathom v2 con
el receptor del cine en el hogar o
preamplicador/procesador
del cine en el hogar
La mayoría de los receptores y
preamplicadores/procesadores de
los cines en el hogar proporcionan
una sola salida (mono) de subwoofer.
Al conectar una salida de subwoofer
mono a su Fathom v2, solo utilizará la
entrada "Le or Mono" del Fathom.
Hay dos tipos de conexión disponibles
para conectar el Fathom v2 a su sistema de
cine en casa: balanceada (conector XLR o
TRS de 1/4 de pulgada) y no balanceada
(conector tipo RCA). Las conexiones
balanceadas ofrecen un mayor rechazo al
ruido y garantizan una correcta conexión a
tierra entre los componentes. Si su receptor
o procesador tiene salidas balanceadas,
le recomendamos que las utilice.
En el diagrama de conexión de la
izquierda, las conexiones balanceadas
se muestran como líneas continuas,
las conexiones no balanceadas
se muestran discontinuas. Solo
utilizará uno de estos métodos de
conexión de entrada (no ambos).
1200VA
ilt in USA with Imported and domestic components
LEFT
or
MONO
RIGHT
ONLY
INPUTS
Output to Slave
(Balanced)
Balanced
Unbalanced
Input Modes
Slave
Master
Grounded
Isolated
SERIAL NUMBER:
Warranty void if serial number is removed, altered or defaced.
F 12A H
250V
0 V ~ 60 Hz
F
U
S
E
F
U
S
E
ave
Master
OUTPUTS
SUB
REAR
REAR CENTER
FRONT
FRONT
R
L
PRE OUT
PROCESADOR (SALIDAS BALANCEADAS)
CONTROLES TRASEROS FATHOM (MAESTRO)
O
RECEPTOR/PROCESADOR (SALIDAS NO BALANCEADAS)
ADVERTENCIA
¡ADVERTENCIA! ¡APAGUE EL/LOS EQUIPO(S) FATHOM v2 Y TODOS LOS
DEMÁS EQUIPOS DEL SISTEMA ANTES DE REALIZAR O MODIFICAR CUALQUIER
CONEXIÓN!
