JL Audio Fathom f113v2 User Manual

Pg 23 | ES
|
Fathom
®
v2
ES

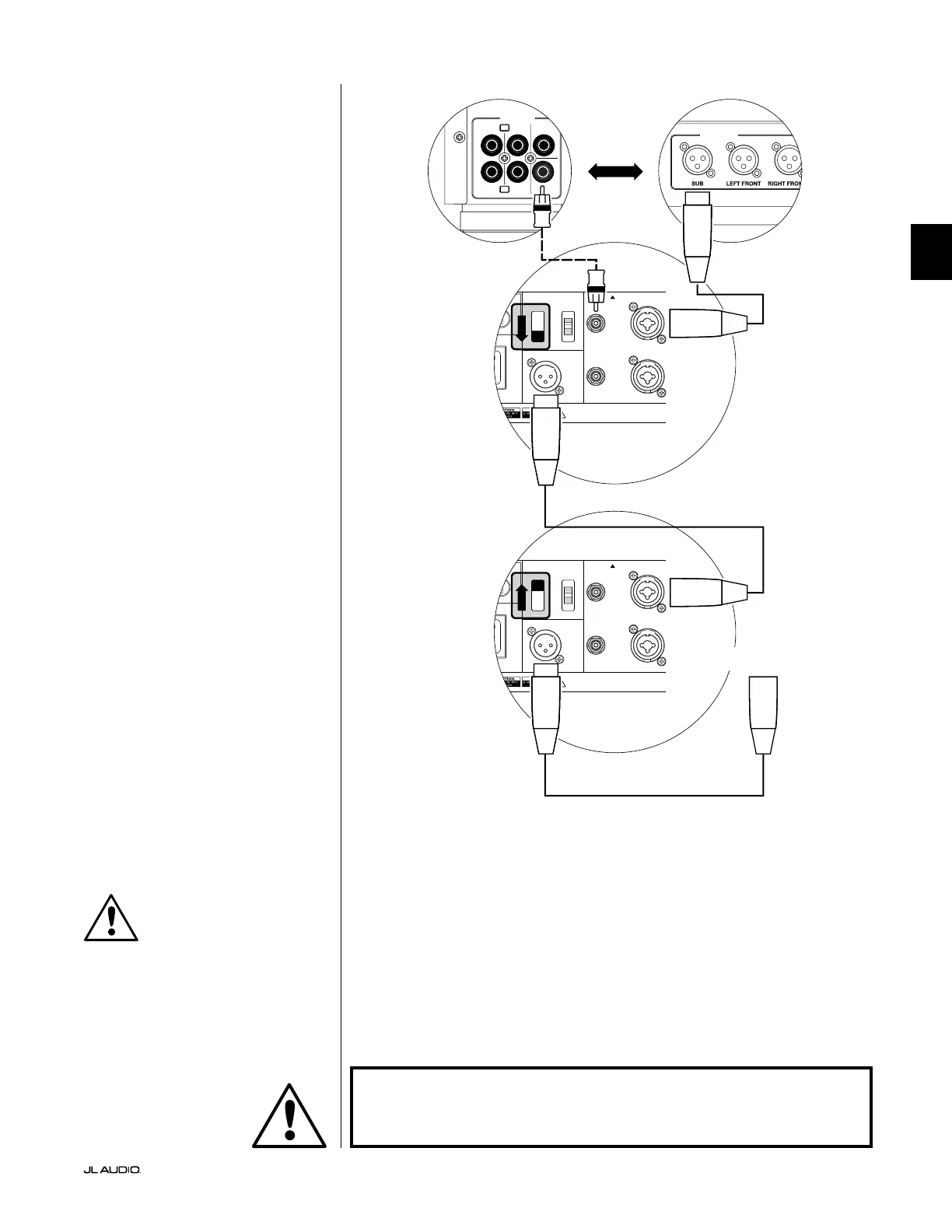

DIAGRAMA 2 DE CONEXIÓN DEL
SISTEMA:
Varios Fathom v2 con
el receptor del cine en el hogar o
preamplicador/procesador
del cine en el hogar
Para simplicar en gran medida el uso de
varios subwoofers en un mismo sistema de cine
en casa, los Fathom v2 incorporan un sistema
de distribución de la señal "maestro/esclavo".
Esto permite controlar todos los Fathom v2 de
un sistema desde una única unidad "maestra".
En primer lugar, seleccionará un subwoofer
Fathom v2 como "Master" mediante su
interruptor superior "Input Mode". Por lo
general, designará como maestro el Fathom v2
más cercano al receptor/preamplicador. En
algunos casos (por ejemplo, cuando el panel
de control de ciertas unidades es de difícil
acceso), puede preferir designar como maestro
a aquel Fathom v2 al que sea más fácil acceder.
Hay dos tipos de conexión disponibles para
conectar el Fathom v2 maestro a su sistema
de cine en casa: balanceada (conector XLR
o TRS de 1/4 de pulgada) y no balanceada
(conector tipo RCA). Las conexiones
balanceadas ofrecen un mayor rechazo al
ruido y garantizan una correcta conexión a
tierra entre los componentes. Si su receptor
o procesador tiene salidas balanceadas, le
recomendamos que las utilice para conectar
el Fathom v2 designado como maestro.
En el diagrama de conexión de la izquierda,
las conexiones balanceadas se muestran
como líneas continuas, las conexiones no
balanceadas se muestran discontinuas.
Solo utilizará uno de estos métodos de
conexión de entrada para el Fathom v2
designado como maestro (no ambos).
Los restantes equipos Fathom v2 del
sistema se congurarán como unidades
"esclavas" mediante sus interruptores
superiores de "Input Mode". Utilizando
cables XLR balanceados, conectará la salida
"Output to Slave" del Fathom v2 maestro
a la entrada balanceada "Le or Mono"
del primer Fathom v2 esclavo. El conector
"Output to Slave" de esa unidad esclava
alimentará la entrada "Le or Mono" de la
siguiente unidad esclava a través de otro cable
XLR balanceado. Las siguientes unidades
esclavas se conectarán de la misma manera.
Las conexiones entre los equipos Fathom
"maestro" y "esclavo", y entre los equipos
"esclavos" se deben realizar SOLO con cables
XLR balanceados.
1200VA
ilt in USA with Imported and domestic components
LEFT
or
MONO
RIGHT
ONLY
INPUTS
Output to Slave
(Balanced)
Balanced
Unbalanced
Input Modes
Slave
Master
Grounded
Isolated
SERIAL NUMBER:
Warranty void if serial number is removed, altered or defaced.
F 12A H
250V
0 V ~ 60 Hz
F
U
S
E
F
U
S
E
1200VA
ilt in USA with Imported and domestic components
LEFT
or
MONO
RIGHT
ONLY
INPUTS
Output to Slave
(Balanced)
Balanced
Unbalanced
Input Modes
Slave
Master
Grounded
Isolated
SERIAL NUMBER:
Warranty void if serial number is removed, altered or defaced.
F 12A H
250V
0 V ~ 60 Hz
F
U
S
E
F
U
S
E
Sl
ave
Master
z
Sl
ave
Master
z
OUTPUTS
SUB
REAR
REAR CENTER
FRONT
FRONT
R
L
PRE OUT
PROCESADOR (SALIDAS BALANCEADAS)
CONTROLES TRASEROS FATHOM (MAESTRO)
CONTROLES TRASEROS FATHOM (ESCLAVO)
O
RECEPTOR/PROCESADOR (SALIDAS NO BALANCEADAS)
A FATHOMS ADICIONALES
(SI PROCEDE)
IMPORTANTE
ADVERTENCIA
¡ADVERTENCIA! ¡APAGUE EL/LOS EQUIPO(S) FATHOM v2 Y TODOS LOS
DEMÁS EQUIPOS DEL SISTEMA ANTES DE REALIZAR O MODIFICAR CUALQUIER
CONEXIÓN!
