FILTRO DE CRUCE ACTIVO ESTÉREO (SALIDAS BALANCEADAS)
LOW OUT
(SUB OUT)
FILTRO DE CRUCE ACTIVO ESTÉREO (SALIDAS NO BALANCEADAS)
RIGHTLEFT
LOW OUT
(SUB OUT)
CONTROLES TRASEROS FATHOM (MAESTRO)
O

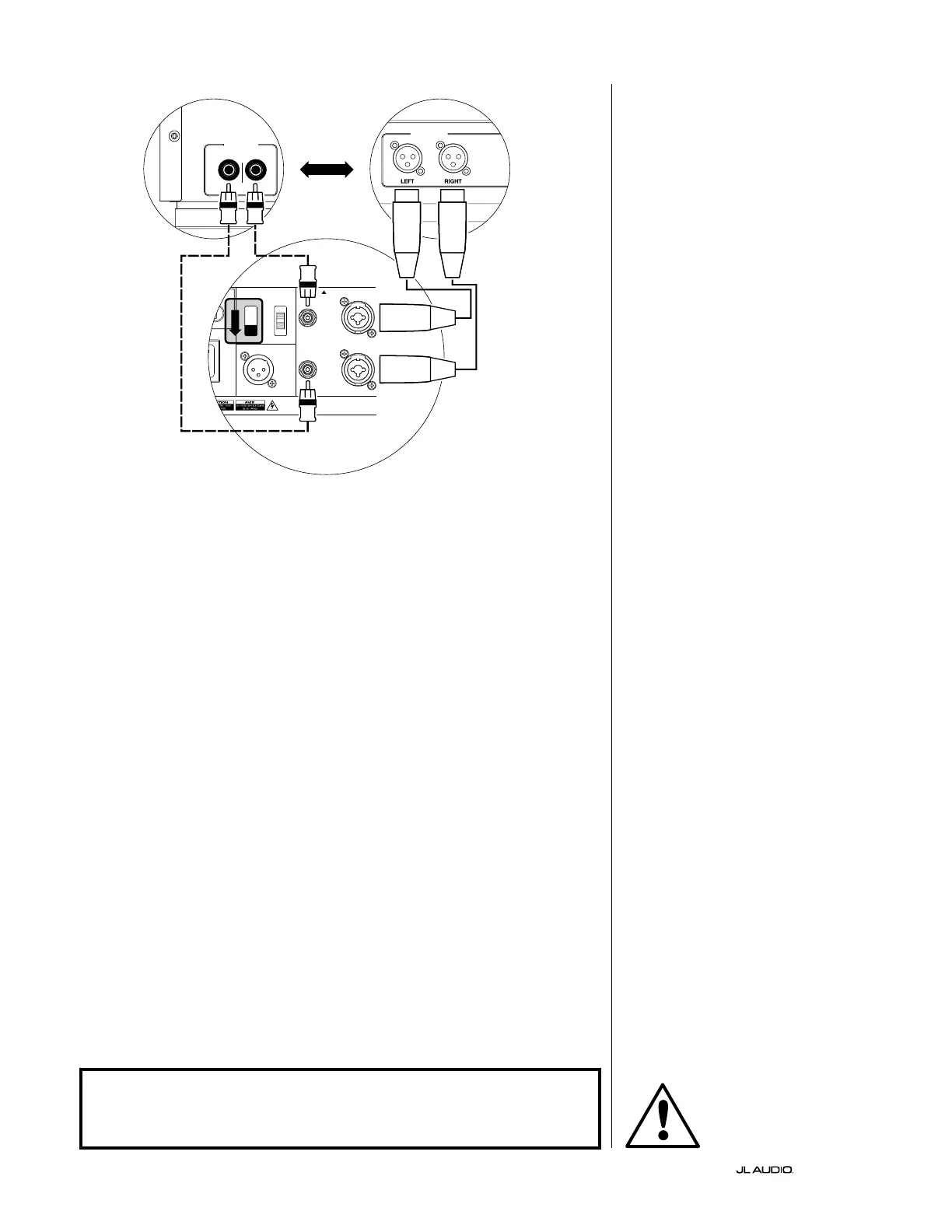

DIAGRAMA 3 DE CONEXIÓN DEL
SISTEMA:
Un Fathom v2 en mono a
un sistema de audio bicanal
Si conecta un solo Fathom v2 (o varios
Fathom v2) en mono con un sistema de
audio bicanal, deberá usar ambas entradas:
"Le or Mono" y "Right". Los circuitos de
suma en la sección de entrada del Fathom
v2 sumarán las señales estéreo a mono.
Le recomendamos encarecidamente
que utilice un ltro de cruce activo de
alta calidad, como el JL Audio CR-1, para
dividir las señales de su preamplicador
antes de conectarlo al Fathom v2 y al
amplicador que alimenta a sus altavoces
principales. Esto le permitirá ltrar
las frecuencias bajas de las señales que
conducen a los altavoces principales,
lo que dará como resultado un mejor
rendimiento.
Si no utiliza un ltro de cruce activo
y se siente cómodo utilizando sus
altavoces principales de rango completo,
puede dividir las señales de salida de su
preamplicador utilizando conectores en
Y adecuados en lugar del ltro de cruce
activo mostrado en el diagrama.
Hay dos tipos de conexión disponibles
para conectar el Fathom v2 a su sistema
de audio bicanal: balanceada (conector
XLR o TRS de 1/4 de pulgada) y no
balanceada (conector tipo RCA). Las
conexiones balanceadas ofrecen un mayor
rechazo al ruido y garantizan una correcta
conexión a tierra entre los componentes.
Si su preamplicador o ltro de cruce
activo cuenta con salidas balanceadas, le
recomendamos que las utilice.
En el diagrama de conexión de la
izquierda, las conexiones balanceadas
se muestran como líneas continuas,
las conexiones no balanceadas
se muestran discontinuas. Solo
utilizará uno de estos métodos de
conexión de entrada (no ambos).
NOTA: Si se desea, se pueden conectar más
Fathom v2 en modo "esclavo" a los Fathom
v2 ya conectados tal como se indica en
este esquema. Vea el "Diagrama 2 de
conexión" en la página 23 para obtener una
explicación de cómo conectar los esclavos.
ADVERTENCIA
¡ADVERTENCIA! ¡APAGUE EL/LOS EQUIPO(S) FATHOM v2 Y TODOS LOS
DEMÁS EQUIPOS DEL SISTEMA ANTES DE REALIZAR O MODIFICAR CUALQUIER
CONEXIÓN!
