JL Audio Fathom f113v2 User Manual

Pg 25 | ES
|
Fathom
®
v2
ES

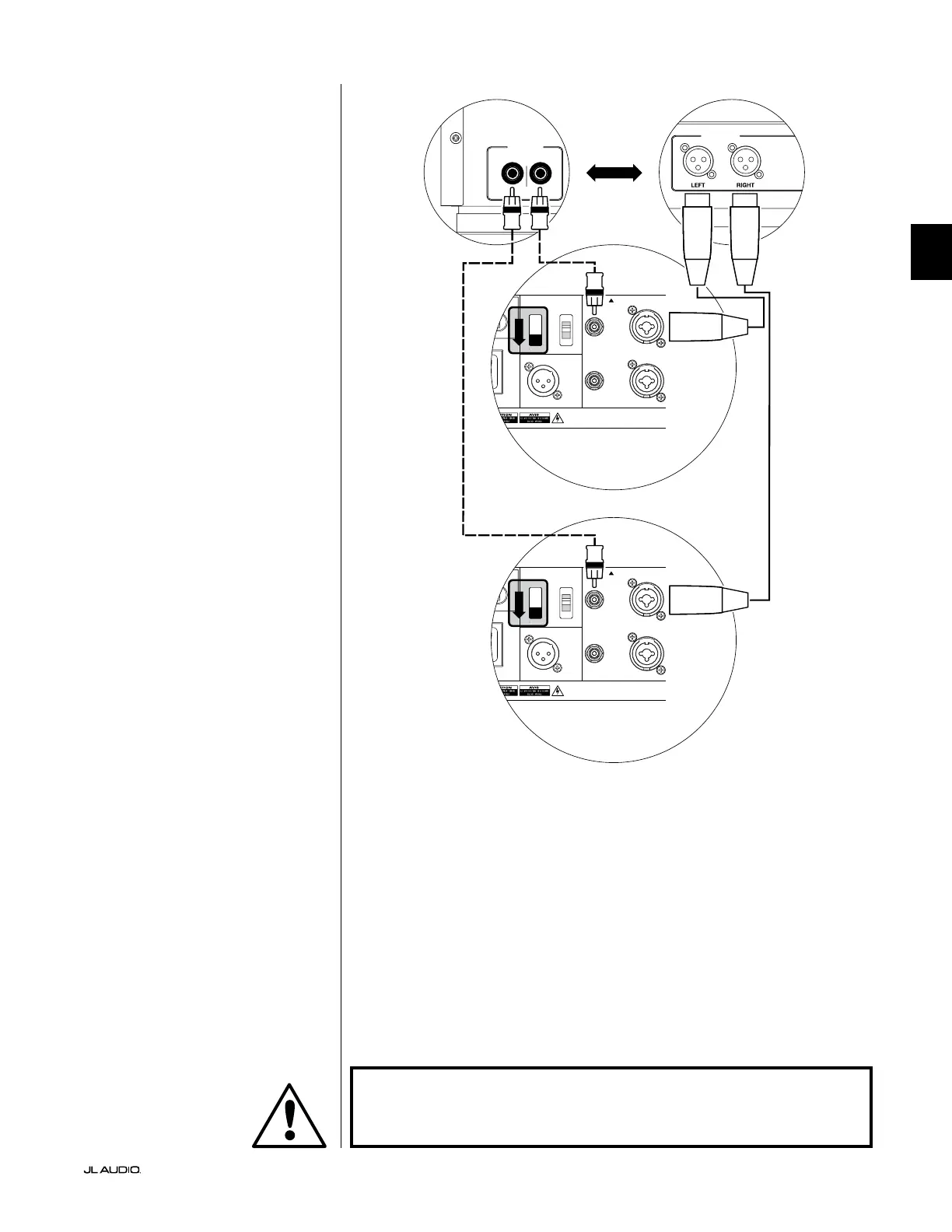

DIAGRAMA 4 DE CONEXIÓN DEL
SISTEMA:
Dos Fathom v2 en estéreo a
un sistema de audio bicanal
Si conecta dos Fathom v2 en estéreo a
un sistema de audio bicanal, solo utilizará
las entradas "Le or Mono" de cada Fathom
v2. El interruptor superior de modo de
entrada ("Input Mode") de cada Fathom v2
deberá colocarse en la posición "Master".
Le recomendamos encarecidamente
que utilice un ltro de cruce activo
de alta calidad, como el JL Audio
CR-1, para dividir las señales de su
preamplicador antes de conectarlo
al Fathom v2 y al amplicador que
alimenta a sus altavoces principales.
Esto le permitirá ltrar las frecuencias
bajas de las señales que conducen a los
altavoces principales, lo que dará como
resultado un mejor rendimiento.
Si no utiliza un ltro de cruce activo
y se siente cómodo utilizando sus
altavoces principales de rango completo,
puede dividir las señales de salida de su
preamplicador utilizando conectores
en Y adecuados en lugar del ltro de
cruce activo mostrado en el diagrama.
Hay dos tipos de conexión disponibles
para conectar el Fathom v2 a su sistema
de audio bicanal: balanceada (conector
XLR o TRS de 1/4 de pulgada) y no
balanceada (conector tipo RCA). Las
conexiones balanceadas ofrecen un mayor
rechazo al ruido y garantizan una correcta
conexión a tierra entre los componentes.
Si su preamplicador o ltro de cruce
activo cuenta con salidas balanceadas,
le recomendamos que las utilice.
En el diagrama de conexión de la
derecha, las conexiones balanceadas
se muestran como líneas continuas,
las conexiones no balanceadas
se muestran discontinuas. Solo
utilizará uno de estos métodos de
conexión de entrada (no ambos).
NOTA: Si se desea, se pueden conectar más
Fathom v2 en modo "esclavo" a los Fathom
v2 ya conectados tal como se indica en
este esquema. Vea el "Diagrama 2 de
conexión" en la página 23 para obtener una
explicación de cómo conectar los esclavos.
LOW OUT
(SUB OUT)
RIGHTLEFT
LOW OUT
(SUB OUT)
1200VA
ilt in USA with Imported and domestic components
LEFT
or
MONO
RIGHT
ONLY
INPUTS
Output to Slave
(Balanced)
Balanced
Unbalanced
Input Modes
Slave
Master
Grounded
Isolated
SERIAL NUMBER:
Warranty void if serial number is removed, altered or defaced.
F 12A H
250V
0 V ~ 60 Hz
F
U
S
E
F
U
S
E
Sl
ave
Master
z
1200VA
ilt in USA with Imported and domestic components
LEFT
or
MONO
RIGHT
ONLY
INPUTS
Output to Slave
(Balanced)
Balanced
Unbalanced
Input Modes
Slave
Master
Grounded
Isolated
SERIAL NUMBER:
Warranty void if serial number is removed, altered or defaced.
F 12A H
250V
0 V ~ 60 Hz
F
U
S
E
F
U
S
E
Sl
ave
Master
z
PROCESADOR (SALIDAS BALANCEADAS)
CONTROLES TRASEROS FATHOM (MAESTRO)
O
RECEPTOR/PROCESADOR (SALIDAS NO BALANCEADAS)
CONTROLES TRASEROS FATHOM (MAESTRO)
ADVERTENCIA
¡ADVERTENCIA! ¡APAGUE EL/LOS EQUIPO(S) FATHOM v2 Y TODOS LOS
DEMÁS EQUIPOS DEL SISTEMA ANTES DE REALIZAR O MODIFICAR CUALQUIER
CONEXIÓN!
