CUVE À LUMIÈRE DE JOUR 2400
Vous venez d'acquérir un article de qualité
réalisé par I'un des fabricants les plus experi-
mentes dans la technique du materiel pour
laboratoires photographiques.
La cuve 2400 étanche à la lumiere permet d'in-
troduire les films et de les développer, de maniè-
re très simple, à la lumiere du jour. Elle convient
pour tous les films de petit format couleur ou noir
et blanc en cartouches, jusqu'à 36 poses. II est
possible de développer des films entiers ou des
morceaux de films. Les autres films 35 mm, tels
que ceux en chargeurs Rapid ou 126, par exem-
ple, doivent être introduits dans les spirales, dans
I'obscurité, en commençant par les spires
extérieures. Le développement a lieu à la lumié-
re du jour. Préparation du travail: Couper I'amor-
ce du film, arrondir les angles des extrémités et
sortir le film du chargeur sur une longueur de 4
cm environ. Enlever le couvercle rouge de la
cuve, ouvrir la cuve et retirer le jeu de spirales.

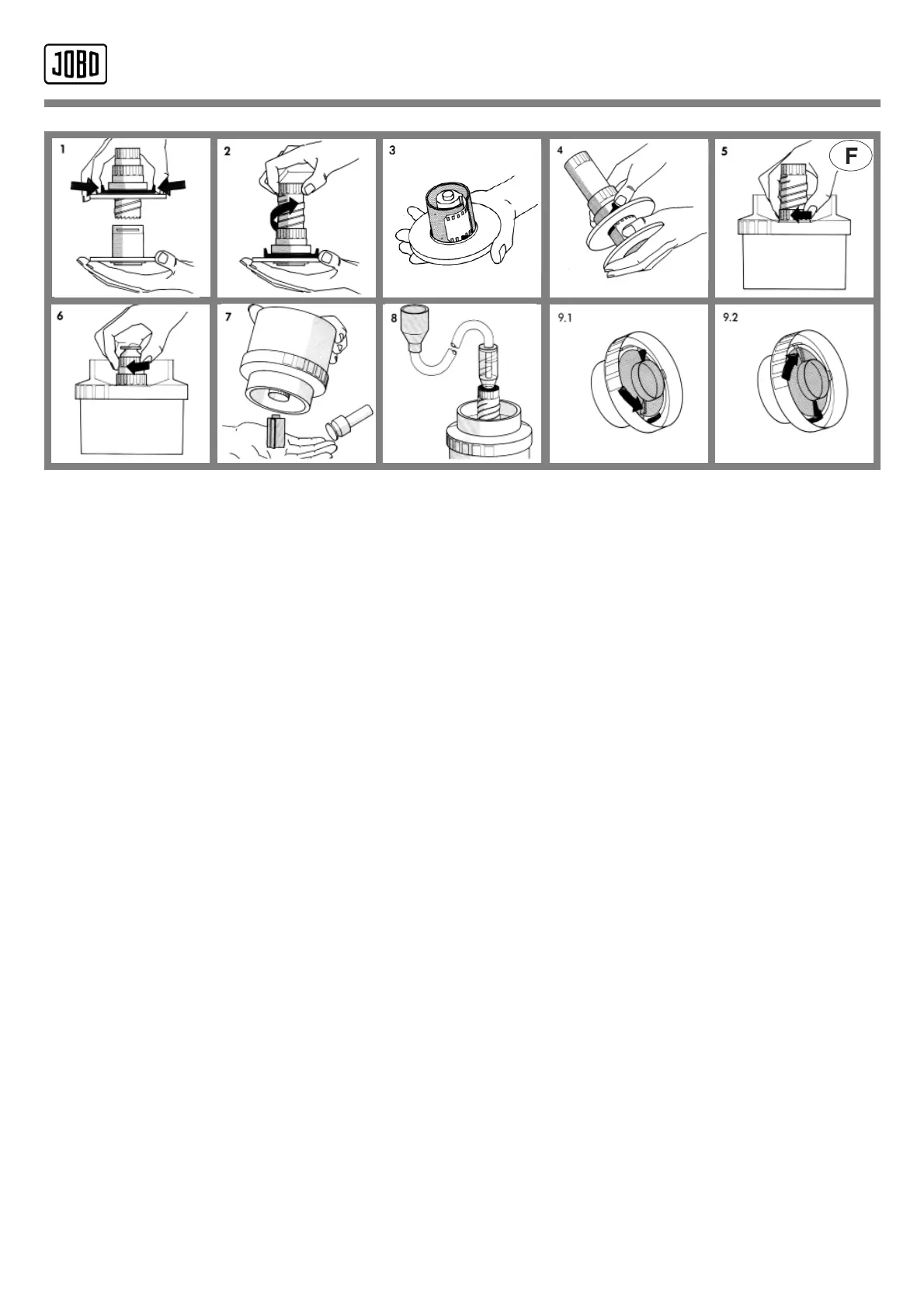

1. Déverrouillage
Déverrouiller les deux spirales en appuyant sur la
bague rouge de blocage, entre le pouce et I'in-
dex.Ainsi, les spirales inférieure et supérieure se
laissent facilement séparer.
2. Axe creux fileté
Dévisser I'axe creux fileté jusqu'à la butée. Veil-
ler à ce que I'extrémité de I'axe soit fermée avec
le bouchon noir.
3. Introduction de la cartouche
Introduire la cartouche préalablement préparée
dans le logement solidaire de la spirale inférieu-
re; faire passer I'extrémité du film par la fente
pour I'introduire dans la première spire; accro-
cher le troisième trou de perforation dans la dent
de la spire
4. Assemblage des spirales
Poser sur le plat de la main gauche la spirale
inférieure ainsi préparée, et avec le pouce, main-
tenir I'extrémité du film contre le logement de la
cartouche. Avec la main droite, poser la spirale
supérieure sur le logement solidaire de la spirale
inférieure de manière que la première spire soit
au-dessus du début du film.
Appuyer sur la bague rouge pour assembler les
deux spirales.Veiller à ce que les deux dents des
spirales prennent bien dans les trous de perfora-
tion du film. Faire tourner la spirale supérieure en
arrière, puis, un peu en avant, afin de contrôler si
le film s'enroule.
5. Enroulement du film
Poser le jeu de spirales dans la partie inférieure
de la cuve, puis visser la partie supérieure de la
cuve sur la partie inférieure. I'axe creux doit
demeurer dévissé jusqu'à butée. En tenant I'axe
creux par la bague cannelée inférieure, le faire
tourner dans un sens puis dans I'autre, jusqu'a
butée. Une résistance évidente indique que le
film est entièrement enroulé.
6. Séparation du film et de la cartouche
En vissant I'axe creux jusqu'à butée, le film est
coupé et le compartiment de développement est
alors étanche à la lumière.
7. Retrait de la cartouche
En vissant I'axe creux, le bouchon noir ressort à
la partie supérieure et peut être ôté. Le logement
de la cartouche est alors ouvert. II suffit de
retourner la cuve et de la frapper légèrement
contre la paume de la main pour que, la cartou-
che vide tombe du logement
La cuve JOBO 2400 permet aussi, bien entendu,
de développer des films partiellement exposés.
L´introduction de la cartouche et l’enroulement
du film doivent avoir lieu de la façon décrite
précédemment. Deux mouvements de rotation
de l axe creux vers l avant correspondent à I'a-
vance d'un négatif dans les spires II suffit de
compter les mouvements de rotation en avant
pour connaître le nombre de négatifs enroulés et
savoir exactement où le film doit être coupé.Ver-
ser le révélateur (450 ml) dans I'entonnoir pour
qu'il s'écoule dans I'axe creux. Ensuite, poser
immédiatement le couvercle rouge et commen-
cer à basculer la cuve. Pour cela, mettre la cuve
la tête en bas, puis la ramener immédiatement
en position initiale. Au début, basculer la cuve de
cette manière plusieurs fois, à courts intervalles
de temps, puis toutes les 30 secondes.Cette
méthode garantit un développement régulier et
parfait des films. La durée et la succession des
bains devront être conformes aux instructions
fournies par le fabricant des films et des produits
chimiques utilisés.
Pour la seconde insolation des films inversibles,
après le premier développement, placer le jeu de
spirales dans une cuvette d'eau; tourner le jeu de
spirales une fois de côté pendant cette phase du
traitement.
8. Lavage
Après avoir évacué le dernier bain, dévisser de
nouveau I’axe creux jusqu'à butée et procéder à
un lavage intense et rapide avec une CASCADE
JOBO. Pour cela, introduire le bouton rouge de
lavage dans l’ouverture de l’axe creux, puis
enfoncer le tuyau relié au robinet d’eau dans le
trou du bouchon. Le dispositif de lavage rapide
Cascade peut être commandé chez les reven-
deurs de matériel photographique sous le
numéro 3350.
Pour laver sans cascade, ôter la partie supérieu-
re de la cuve et placer la partie inférieure sous le
robinet de manière que I'eau pénètre dans I'ou-
verture de I'axe creux. II est conseillé de renou-
veler I'eau à plusieurs reprises.
Après le lavage, ôter de la cuve le jeu de spirales
contenant le film, puis sortir le film en le tirant par
son extrémité de manière que le jeu de spirales
tourne simultanément dans I'autre main. Nettoy-
er toutes les pièces de la cuve à I'eau courante et
chaude, avant de les sécher. Ajouter éventuelle-
ment un détergent ménager, puis rincer à I'eau
claire.Avant d'être utilisé pour I'enroulement d'un
nouveau film, le jeu de spirales doit être parfaite-
ment sec.
Après le séchage, remettre immédiatement le
bouchon noir dans I'axe creux.Par contre, le cou-
vercle rouge ne sera pas remis sur la cuve pour
éviter qu'il ne s'élargisse excessivement.
9. Nettoyage
9.1 Pour un nettoyage minutieux, I'entonnoir, à
labyrinthe peut être dévissé de la partie
supérieure de la cuve.Prendre I'entonnoir par les
deux ailettes, à I'extérieur, et tourner vers la gau-
che pour débloquer I'ensemble, puis, dévisser.
9.2 Le remontage doit être effectué de la maniè-
re suivante: Prendre la partie supérieure de la
cuve dans la main gauche et I'entonnoir dans la
main droite de manière que celui-ci puisse être
tourné de 180° environ jusqu'à ce qu'il soit en
position définitive.Tourner I'entonnoir vers la dro-
ite, au-delà des taquets d'arrêt, puis verrouiller
I'ensemble en position définitive en appuyant.
Quantités de produits chimiques
Pour le développement par basculement: 450ml
Pour le développement par rotation: 250 ml au
moins
