Remarque:
- Si les tuyaux d'entrée et/ou de sortie d'air sont connectés, une partie du débit d'air et
de la capacité de la pompe sera perdue.
- Lors de l'installation du réservoir d'eau 150L, la position du support mural doit
correspondre à celle du support du réservoir, sinon le support mural peut recevoir
une charge inégale ou non uniforme, entraînant un risque de chute.
- Si l'unité est raccordée à des conduits d'air, il doit s'agir de tuyaux DN 120mm ou d'un
tuyau flexible d'un diamètre interne de 120mm. La longueur totale du conduit ne doit
pas dépasser 8m et la pression statique maximale ne doit pas dépasser 60Pa.
Veuillez noter que les points de flexion de la gaine ne doivent pas dépasser 4m.

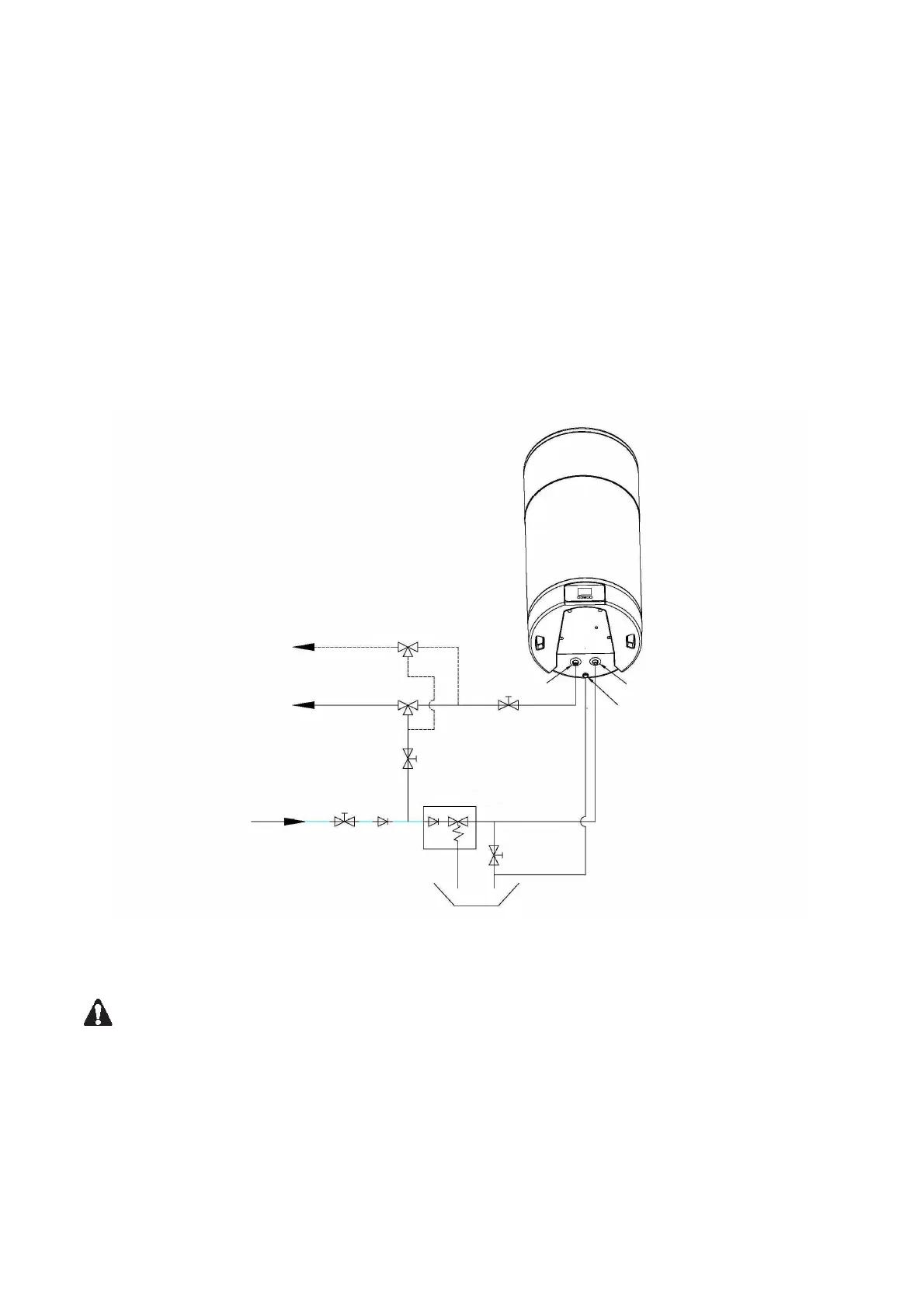

Schéma d'installation
Remarque : serpentin d'échange de chaleur solaire en option.
ATTENTION :
- Une soupape de sécurité à 1 voie doit être installée. Dans le cas contraire, vous
risquez d'endommager l'appareil, voire de blesser des personnes. Le point de
consigne de cette vanne est de 0,7 MPa. Pour l'emplacement de l'installation, se
référer au diagramme de raccordement de la tuyauterie.
- -
Le tuyau de décharge connecté à la soupape de sécurité à 1 voie doit être installé
dans une direction continue vers le bas et dans un environnement sans gel.
approvision-
nement en
eau
sortie d'eau 1
sortie d'eau 2
soupape
manuelle
filtre
vanne de mélange
vanne de mélange
sortie d'eau
chaude
entrée d'eau froide
sortie de condensat
soupape manuelle
soupape manuelle
válvula de seguridad de 1 vía
soupape
manuelle
