Pendant l'état de veille ou de fonctionnement, s'il y a un défaut, l'unité s'arrête
automatiquement et affiche le code d'erreur sur l'écran gauche du contrôleur.

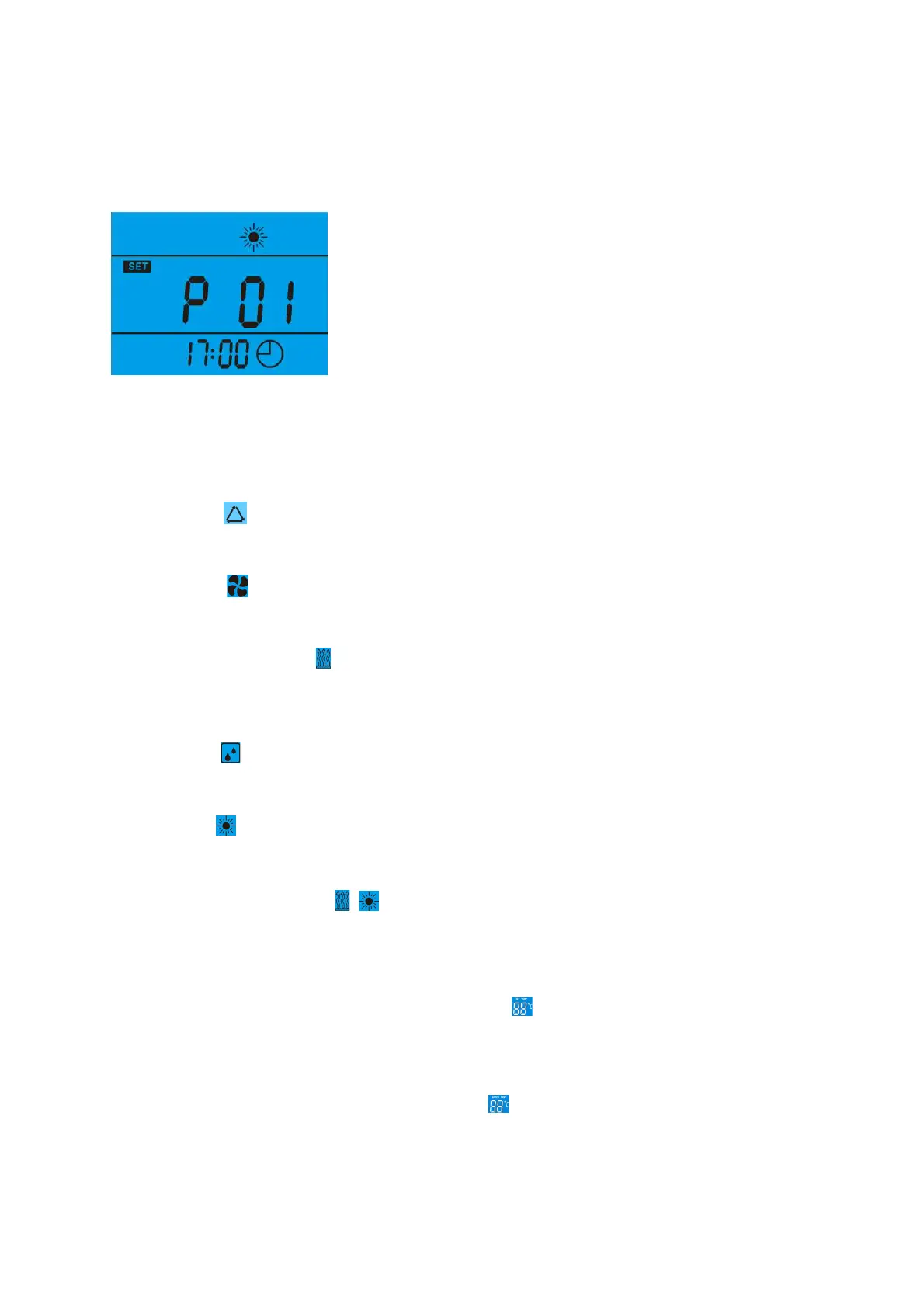

Icônes LCD
1. Mode auto
Cette icône indique que la fonction de mode automatique est active.
2. Ventilation
Cette icône indique que la fonction de ventilation par ventilateur est active.
3. Chauffage électrique
Cette icône indique que la fonction de chauffage électrique est active. Le chauffage
électrique fonctionnera en fonction du programme de contrôle.
4. Dégivrage
Cette icône indique que la pompe à chaleur est en mode dégivrage.
5. Chauffage
Cette icône indique que la pompe à chaleur est en fonctionnement.
6. Chauffage + électrique +
Cette icône indique que la pompe à chaleur fonctionne en même temps que le
chauffage électrique.
7. Informations sur la température à gauche
Affiche la température de consigne de l'eau. Lors du réglage ou de la vérification
des paramètres, cette section affiche le numéro du paramètre concerné.
8. Information sur la température à droite
L'écran affiche la température actuelle en aval du réservoir d'eau.
21
V.1
