Structurez la barre carrée sur la poutre pour ajuster les
boulons de levage.
Réglez et utilisez directement une cornière d'acier pour
le soutien.
Utilisez des boulons encastrés et des boulons-tendeurs.
Structure en bois
Cadre en acier
Suspension bolt
Suspension bolt
Angle steel
for support
Knife-type
insertion piece
Sliding-type
insertion piece
Reninforced bar
Embedded bolt(hanging and
embedded bolt of piping)
09
Structure avec dalle de béton d'origine
Structure avec dalle de béton récente

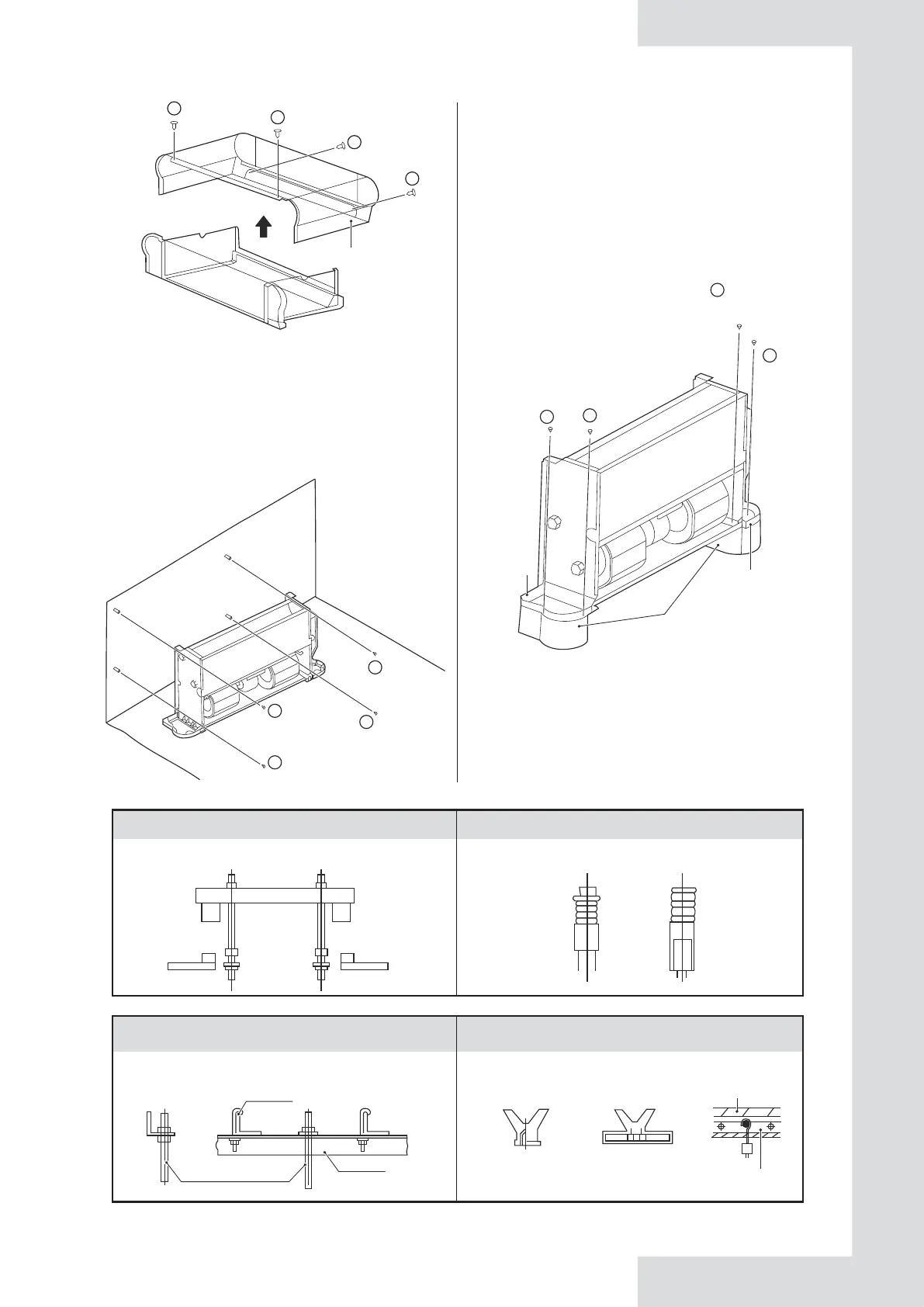

Schéma 5-1
Marquez les endroits pour les vis sur le mur en vous aidant
des orices de montage de l'appareil ou des dimensions
spéciées dans le Schéma 5-12. Le tuyau d'évacuation
pour le condensat doit être assez souple pour permettre le
refoulement d'eau sans heurt.
Comme présenté dans le Schéma 5-2, serrez quatre vis (
①
)
dans une structure de maçonnerie.
Schéma 5-2 Diagramme de xation du corps de l'appareil
Les pieds présentés dans le Schéma 5-3 sont en option.
Vous pouvez les acheter séparément et les installer
comme suit :
1. Mettez les pieds à côté de l'appareil que vous allez
installer.
2. Placez les orices de montage sur la base de l'appareil
dans les broches d'alignement des pieds correspondants
et posez les vis
①
*2 et
②
*2 pour xer les pieds selon le
Schéma 5-3.
Schéma 5-3
3) Installez l'appareil en suivant les étapes ci-dessous
pour le montage de type plafonnier.
Pour encastrer la structure existante, réglez le pas de vis
selon les dimensions de l'appareil.
Schéma 5-4 Installation des boulons de levage
Ajustez les dispositifs intégrés utilisés et les boulons
de type encastré.
