Johnson MISTRAL Series User Manual

A
B
200
47 D
128 C
247
277 E
22
45 F
200
G
H
C
71(DC)
39(AC)
Water
outlet
Drainage
Water
inlet
11
NOTE
●
Quand l'appareil est en marche, ne considérez pas qu'il s'agit d'une surface sur laquelle il est possible de s'appuyer.
Réservez sufsamment d'espace pendant l'installation à des ns d'aération.
●
L'utilisation d'eau ou de spray près de l'appareil peut provoquer un choc électrique et un dysfonctionnement.

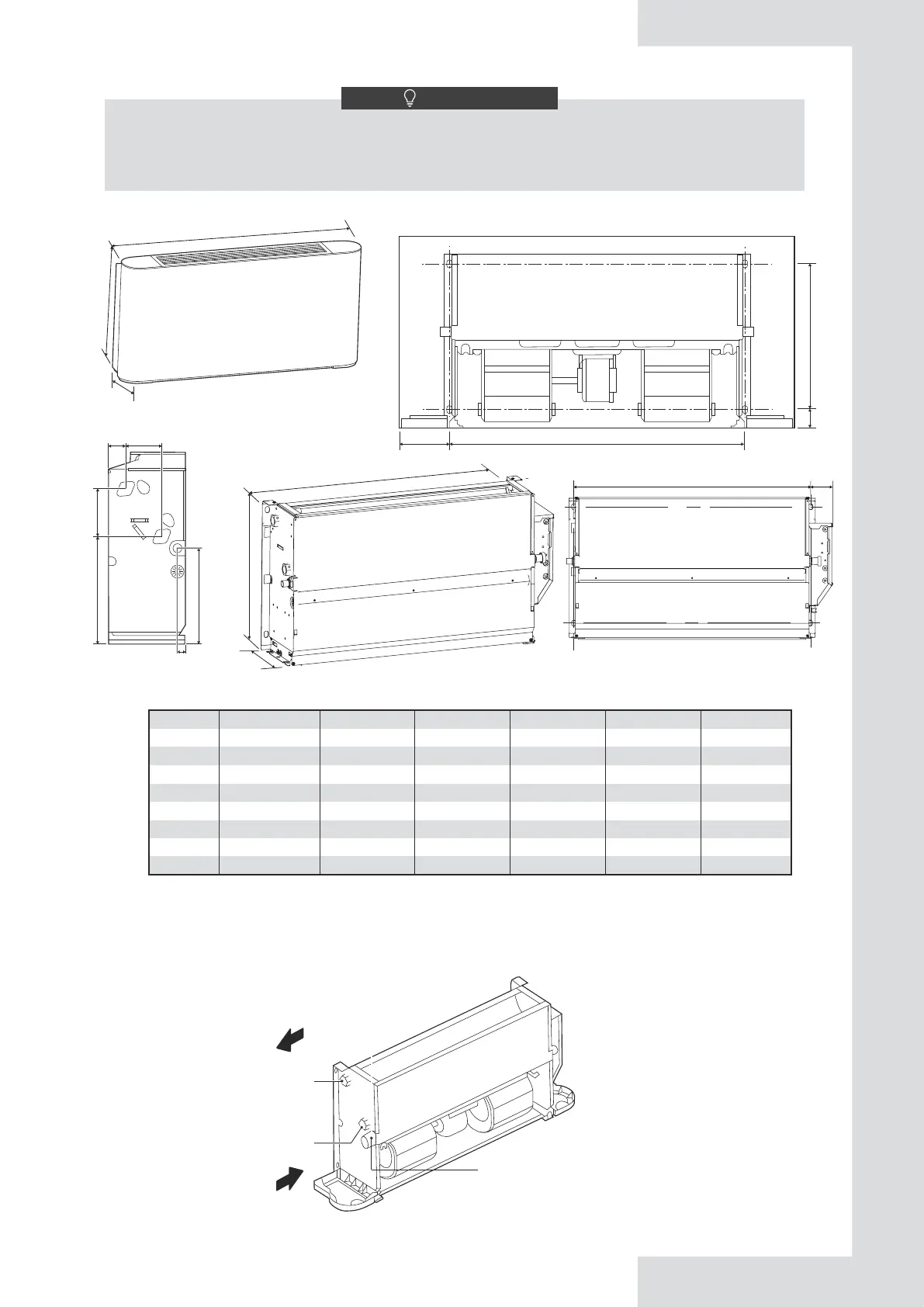

5.3.2 Dimensions
Tableau 5-1 Unité : mm
Schéma 5-12
5.4 Raccordements du tube de liquide
1) Seuls des professionnels peuvent travailler avec des tubes de liquide
Le tuyau d'évacuation doit être du côté opposé au boîtier de commande électrique.
Raccordez l'appareil au système d'eau en utilisant des raccords d'arrivée et de sortie.
Schéma 5-13
Unité : mm
MODELO
A
B
C
D
E
F
MISTRALSU15
790
495
534
375
123
93
MISTRALSU25
1020
495
764
375
123
93
MISTRALSU35
1240
495
984
375
123
93
MISTRALSU50
1240
495
984
375
123
93
MISTRALSU70
1360
495
1104
375
123
93
MISTRALSU80
1360
591
1104
391
219
102
G
H
628
455
858
455
1078
455
1078
455
1198
455
1198
551
