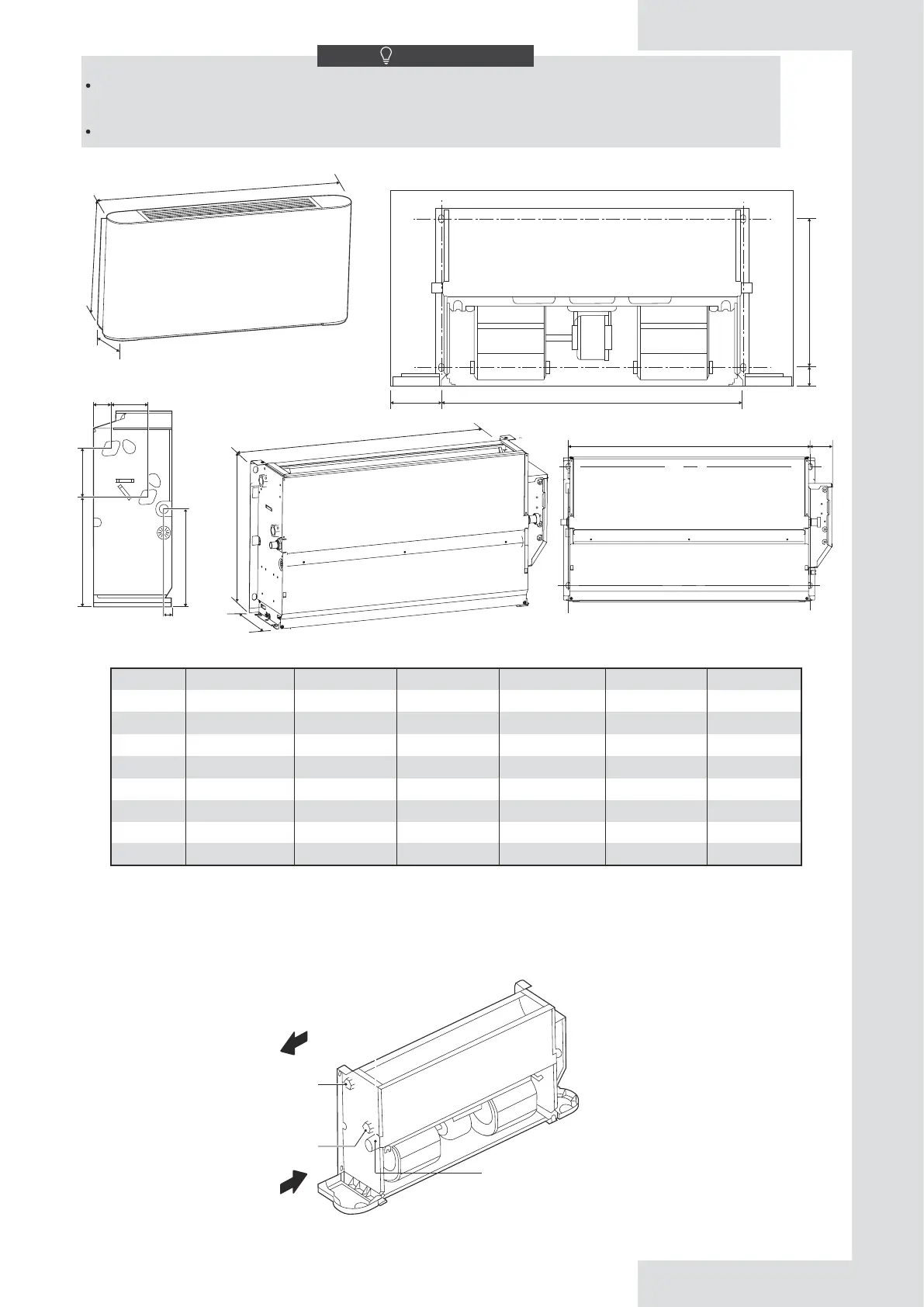

5.3.2 Dimensões
Figura 5-12
Tabela 5-1 Unidades: mm
Figura 5-13
NOTA
Não considerar a unidade como uma superfície na qual se pode confiar durante a sua utilização. Reservar espaço
suficiente durante a instalação para fins de ventilação.
A utilização de água ou aerossóis perto da unidade pode resultar em choques eléctricos e avarias.
MODELO
A
B
C
D
E
F
MISTRALSU15
790
495
534
375
123
93
MISTRALSU25
1020
495
764
375
123
93
MISTRALSU35
1240
495
984
375
123
93
MISTRALSU50
1240
495
984
375
123
93
MISTRALSU70
1360
495
1104
375
123
93
MISTRALSU80
1360
591
1104
391
219
102
A
B
200
47 D
128 C
247
277 E
22
45 F
5.4 Ligações de tubos líquidos
1) Apenas profissionais podem trabalhar com as linhas de líquido.
O tubo de escoamento deve estar do lado oposto ao lado com a caixa de controle eléctrico. Ligar a unidade ao sistema de água
utilizando conectores de entrada e saída.
Drenagem
Entrada
de água
11
Unidade: mm
200
G
H
C 71
G
H
628
455
858
455
1078
455
1078
455
1198
455
1198
551
Saída
de água
