Johnson MISTRAL Series User Manual

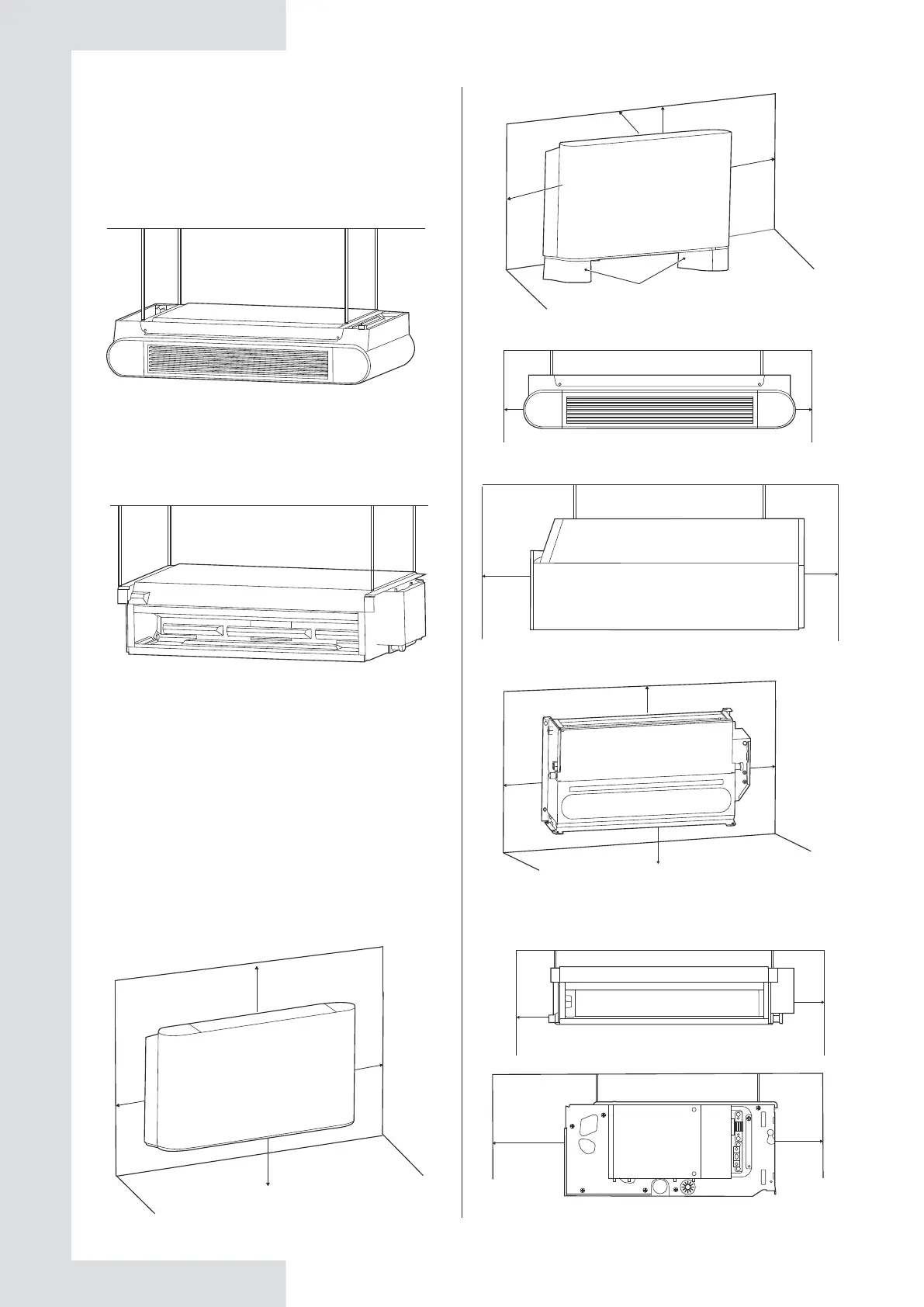

Figura 5-5 Diagrama da unidade de teto exposta
Figura 5-7
Figura 5-8
Figura 5-9 Posição do teto exposta
Figura 5-11 Teto oculto
a
a
a
a
a
a
a
Bases
c
a
b
b
Figura 5-10 Posição vertical exposta
a a
b
b
10
Figura 5-6 Diagrama da unidade de teto integrada
5.3.1 Espaço e Colocação
A colocação ou instalação incorrecta pode aumentar o
ruído e a vibração da unidade durante o funcionamento.
Se não for disponibilizado espaço suficiente durante a
instalação, a manutenção pode ser difícil e o
desempenho do sistema será reduzido.
A unidade permite a instalação vertical, desde que a
colocação correcta seja organizada com antecedência.
Como se mostra abaixo, a é superior a 150 mm, b
superior a 90 mm, c superior a 50 mm e d superior a
1500 mm.
d
d
d
d
d
V.1
