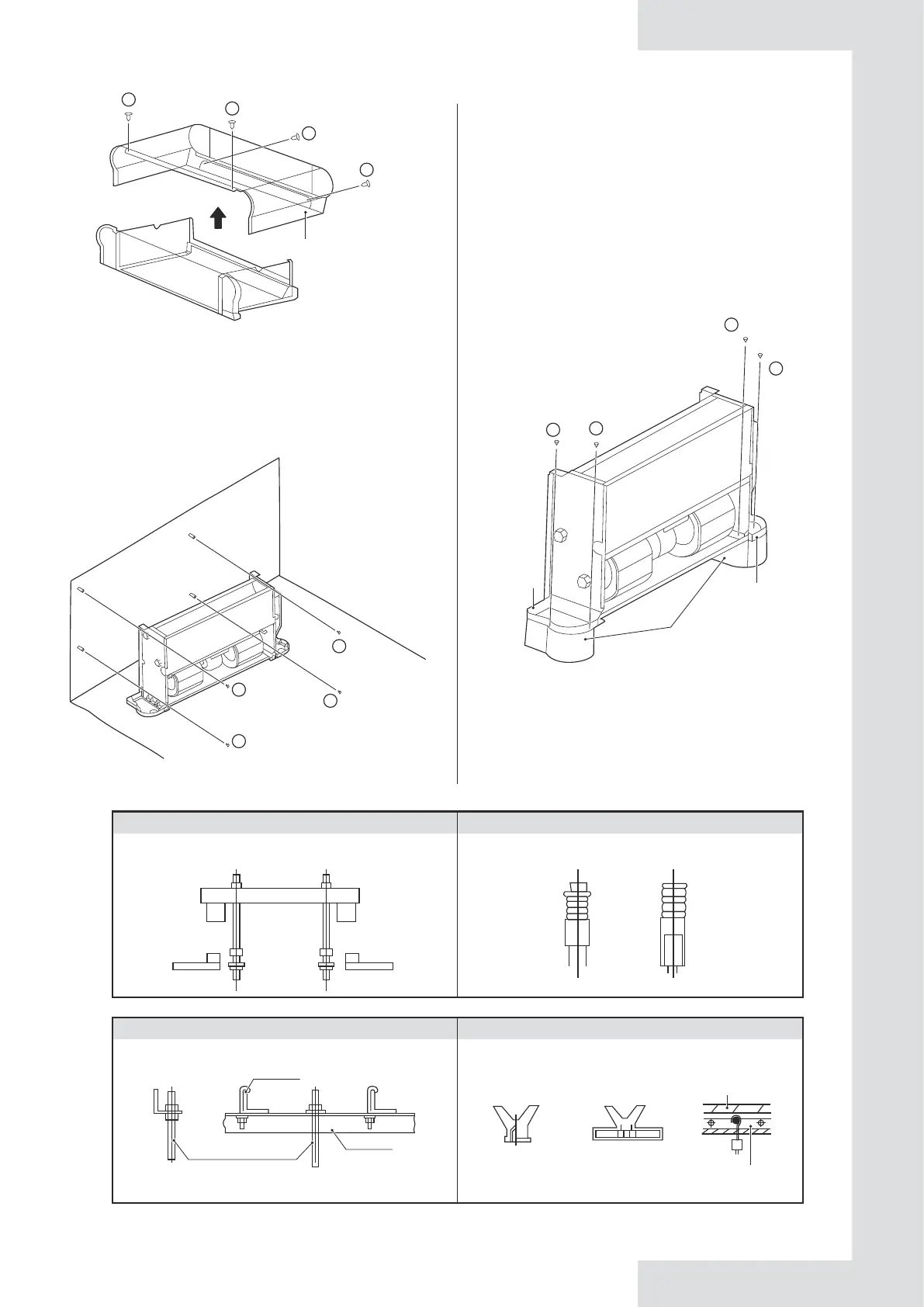

Figura 5-4 Instalação dos parafusos de elevação
Figura 5-1
Marcar os locais de instalação dos parafusos na parede de
acordo com os orifícios de montagem da unidade ou com
as dimensões especificadas na Figura 5-12. O tubo de
escoamento da água de condensação deve ser
suficientemente liso para permitir uma descarga de água
desobstruída.
Como mostrado na Figura 5-2, fixar quatro parafusos (①)
a uma estrutura de alvenaria adequada.
As pernas mostradas na Figura 5-3 são opcionais.
Podem ser compradas separadamente e instala-
das como se mostra abaixo:
1. Colocar as pernas ao lado da unidade a ser
instalada.
2. Colocar os orifícios de montagem na base da
unidade no pino correspondente dos pés e instalar
os parafusos ①* 2 e ②* 2 para fixar os pés de
acordo com a Figura 5-3.
2
2
1
1
1
1
Figura 5-2 Diagrama para anexar o corpo da unidade
1
1
Base
Figura 5-3
3) Se estiver a instalar a unidade no teto, siga os
passos abaixo.
Para corresponder à estrutura existente, ajuste as
voltas do parafuso de acordo com as dimensões da
unidade.
Base
Estrutura de madeira Estrutura original de betão
Colocar a haste quadrada sobre a viga
para fixar os parafusos de elevação.
Utilizar parafusos embutidos e ancorados.
Estrutura de aço Nova estrutura de laje de betão
Ajustar directamente e utilizar um suporte de aço para apoio.
Ajustar utilizando dispositivos integrados e
parafusos incorporados.
Inserção do tipo
de lâmina
Inserção do tipo deslizante
Barra reforçada
Parafuso embutido (parafuso de
suspensão e encaixe de tubo)
Parafuso de suspensão
Parafuso de suspensão
Suporte de aço
09
2
2
1
1
Montagem da capa
Bases
