Johnson MISTRAL Series User Manual

1
1
Electric
control
box
Diamond-shaped holes
blocked with sponge
2
2
2
2
1
1
1
1
1
1
1
Heat
exchanger
Temperature
sensor plug
Drain pan
13
NOTE
NOTE
●
Le mélange d'eau et de glycol perturbera le rendement de l'appareil.
●
Tenez compte des instructions de sécurité liées au récipient de glycol.
●
Assurez-vous que l'alimentation correspond à 220-240 V~1ph 50Hz/60 Hz et qu'elle peut fournir sufsamment de
watts à l'appareil. Le système d'alimentation doit satisfaire les règlementations nationales sur la sécurité électrique.
●
Le raccordement électrique doit être réalisé par des professionnels qualiés et doit satisfaire les lois et
règlementations locales. L'entreprise n'est pas responsable des blessures personnelles ou des dégâts matériels
résultant de mauvais raccordements électriques.
●
Fournissez un dispositif de protection de fuite adapté et dédié à l'appareil avec une distance minimum de 3 mm
entre les contacts de l. L'appareil doit être correctement mis à la terre.
●
Assurez-vous que le cordon d'alimentation a une coupe transversale sufsamment grande pour résister au courant
maximal requis. N'utilisez jamais de câble endommagé.
●
Réalisez les raccordements électriques selon la plaque signalétique des ls (Schéma 5-20) de l'appareil.
●
Sécurisez le câble à l'aide de colliers de serrage dans le boîtier de commande électrique pour garantir la sécurité
du câble d'alimentation et du câble de raccordement.
●
Ne tirez pas, ne piétinez pas et n'écrasez pas le câble. Ne sécurisez pas le cordon d'alimentation à l'aide de clous
ou agrafes.
●
Vous devez passer le câble à travers l’ouverture défonçable située au niveau des fondations.
●
Pour ce dispositif immobile, il est nécessaire de disposer d'une déconnexion de l'alimentation principale et d'un
interrupteur omnipolaire avec une ouverture de contact d'au moins 3 mm dans le câblage xe.

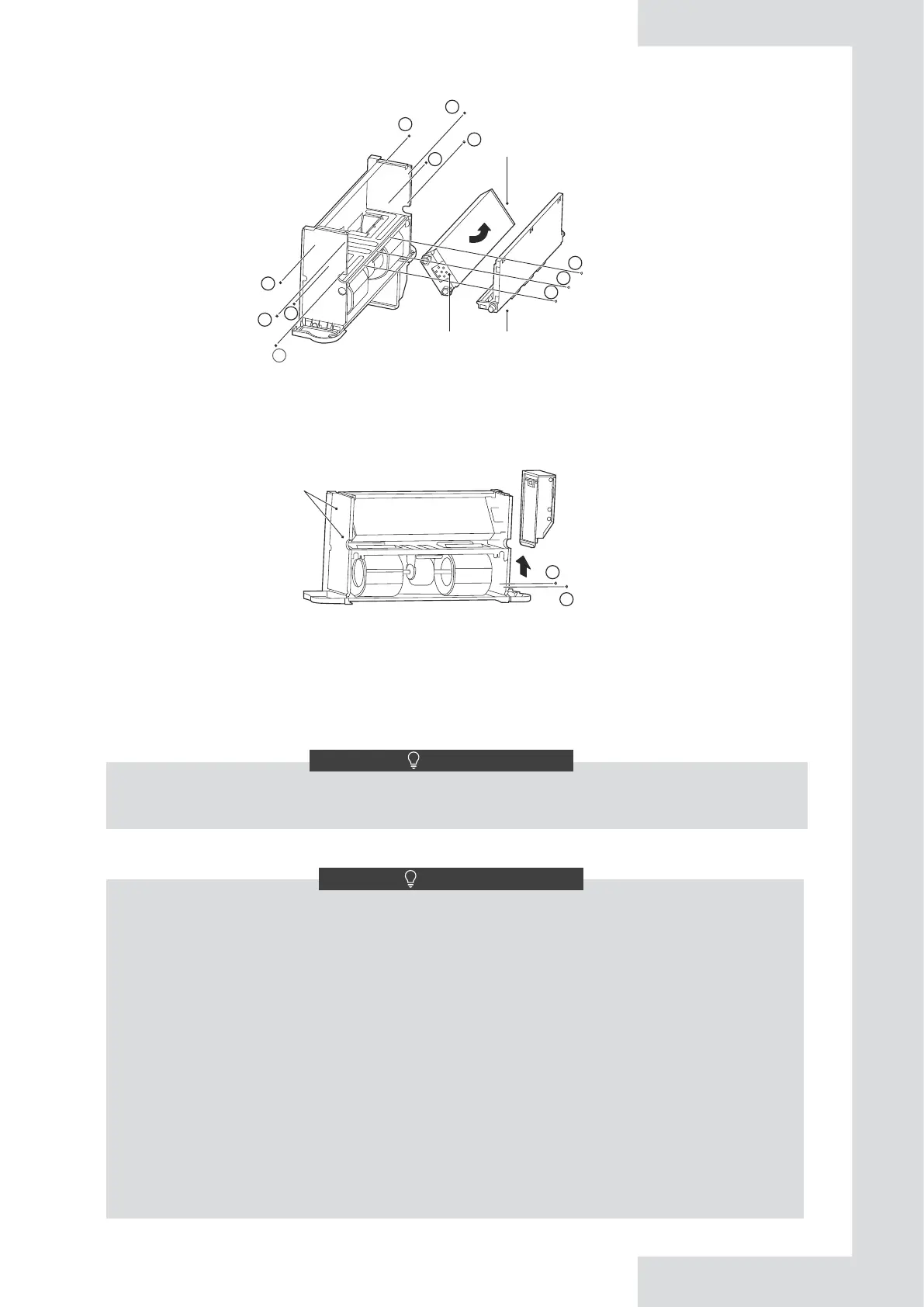

Schéma 5-18
5) Antigel
L'eau contenue dans l'appareil peut geler quand l'appareil reste inutilisé pendant l'hiver.
Purgez le système d'eau quand c'est nécessaire si l'appareil n'est pas utilisé pendant une longue période. Sinon vous pouvez
simplement verser de l'antigel dans l'eau.
5.5 Raccordement électrique
Schéma 5-19 Retirer le boîtier de commande électrique et bloquer les orices en forme de diamant
