Todas as bobinas do sistema de água estão equipadas
com válvulas de descarga e drenagem.
Utilizar uma chave de fendas para abrir e fechar a
válvula.
2) Quando a instalação estiver concluída,
a) Retirar ar do interior da tubagem.
b) Envolver os tubos de ligação e todo o corpo da
válvula com material anti-condensação (EPDM ou
PE) com uma espessura não inferior a 10 mm ou
instalar equipamento auxiliar de drenagem.
c) Verter água completamente para o recipiente de
drenagem até se poder ver a água a fluir da saída de
drenagem. Pode também verificar o canal de
drenagem e remover impurezas que possam obstruir
a circulação.
d) Instalar o sistema de drenagem de condensado.
e) O sistema de drenagem de condensado deve ser
rebaixado adequadamente para garantir a descarga
da água.

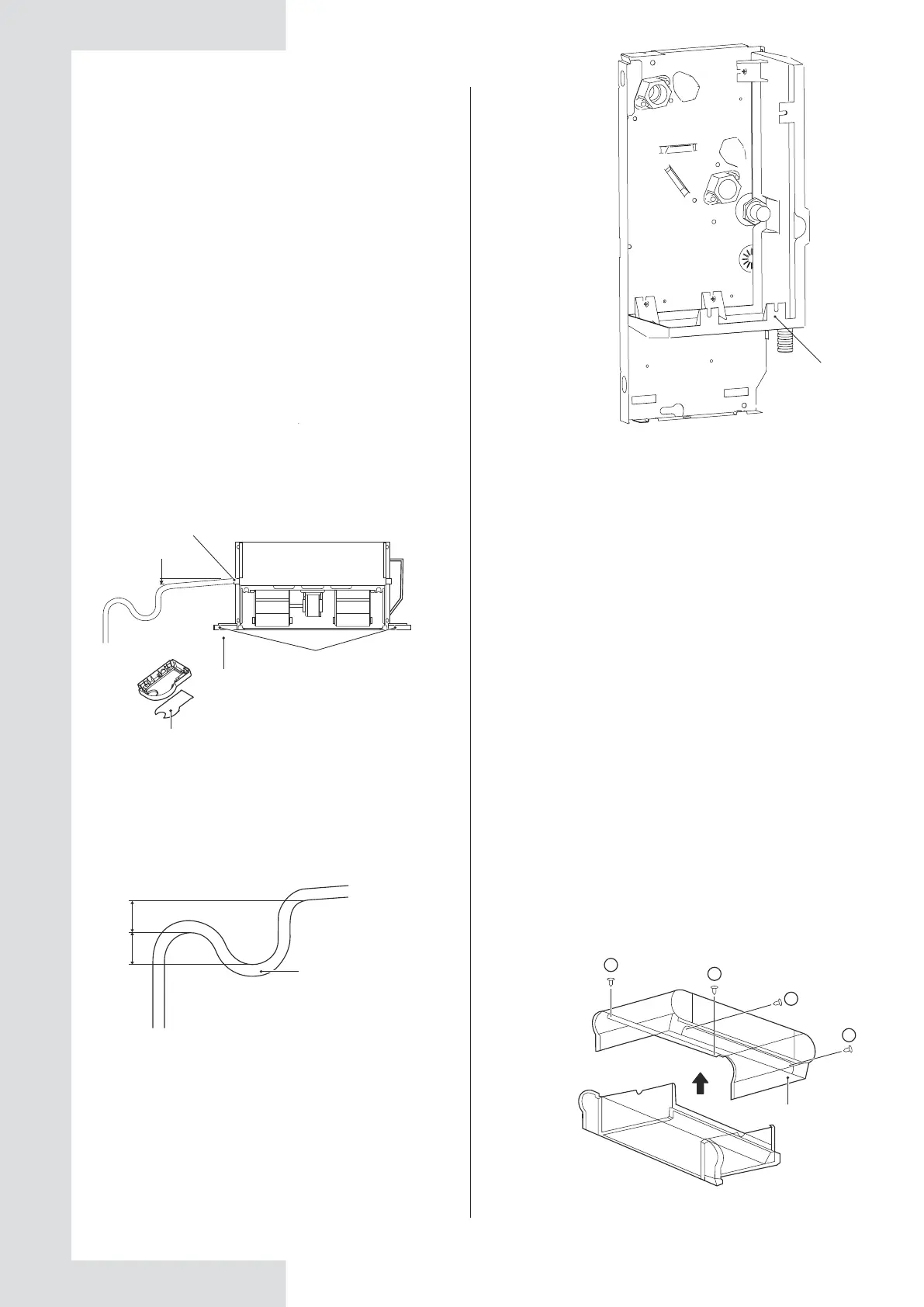

Siga os passos abaixo para montar o sistema de
drenagem de condensado.
Figura 5-14
3) Adaptação do cotovelo de armazenamento de água
O sistema de drenagem de condensado deve ser equipado
com um sifão adequado para evitar a penetração de odores.
Seguir os passos abaixo para encaixar o cotovelo.
Figura 5-17 Remoção da carcasa
50mm50mm
Colocar um tampão de
drenagem na parte
inferior do cotovelo.
3cm/m
Certifique-se de que o conector de
drenagem está livre de tensão
Base
Retirar a placa de obturação da base no
caso de o tubo de água passar por baixo
da unidade.
Placa de obturação
12
2
2
1
1
Montagem da
carcasa
Figura 5-16
4) Como mudar a bobina da ligação do lado esquerdo para
o direito
A unidade Fan Coil está ligada no lado esquerdo por defeito. No
entanto, pode virá-la para mudar a ligação para o lado direito.
A direcção da unidade deve ser alterada no solo antes da
instalação.
Passos para alterar a direcção da bobina:
Como mostrado na Figura 5-17, remover os parafusos ①*2 e
②*2 e depois o alojamento.
Como mostrado na Figura 5-18, remover os parafusos ①*7 para
remover a bandeja de drenagem.
Em seguida, remover os parafusos ②*4 para remover o
permutador de calor.
Puxe para fora o conector do sensor de temperatura.
Rodar a bobina na direcção mostrada na Figura 5-18.
Como mostrado na Figura 5-19, remover os parafusos ①*2 para
remover a caixa de controlo eléctrico.
Apertar os parafusos da bobina.
Como mostra a figura 5-19, bloquear os furos em forma de
diamante na placa lateral (a placa sem tubos de entrada e saída)
com uma esponja.
Inverter a direcção do bujão da placa de drenagem.
Reinstalar a caixa eléctrica na placa lateral sem os tubos de
entrada e de saída.
Voltar a ligar os fios.
Figura 5-15
O cliente deve adquirir a válvula de três vias e os seus
acessórios (manual de instalação e de utilização anexados)
separadamente do fabricante.
O cliente pode também precisar de comprar a bandeja de
drenagem auxiliar separadamente do fabricante, se
necessário.
Siga os passos abaixo para a instalação da cuba de
drenagem auxiliar:
Bandeja de
drenagem auxiliar
