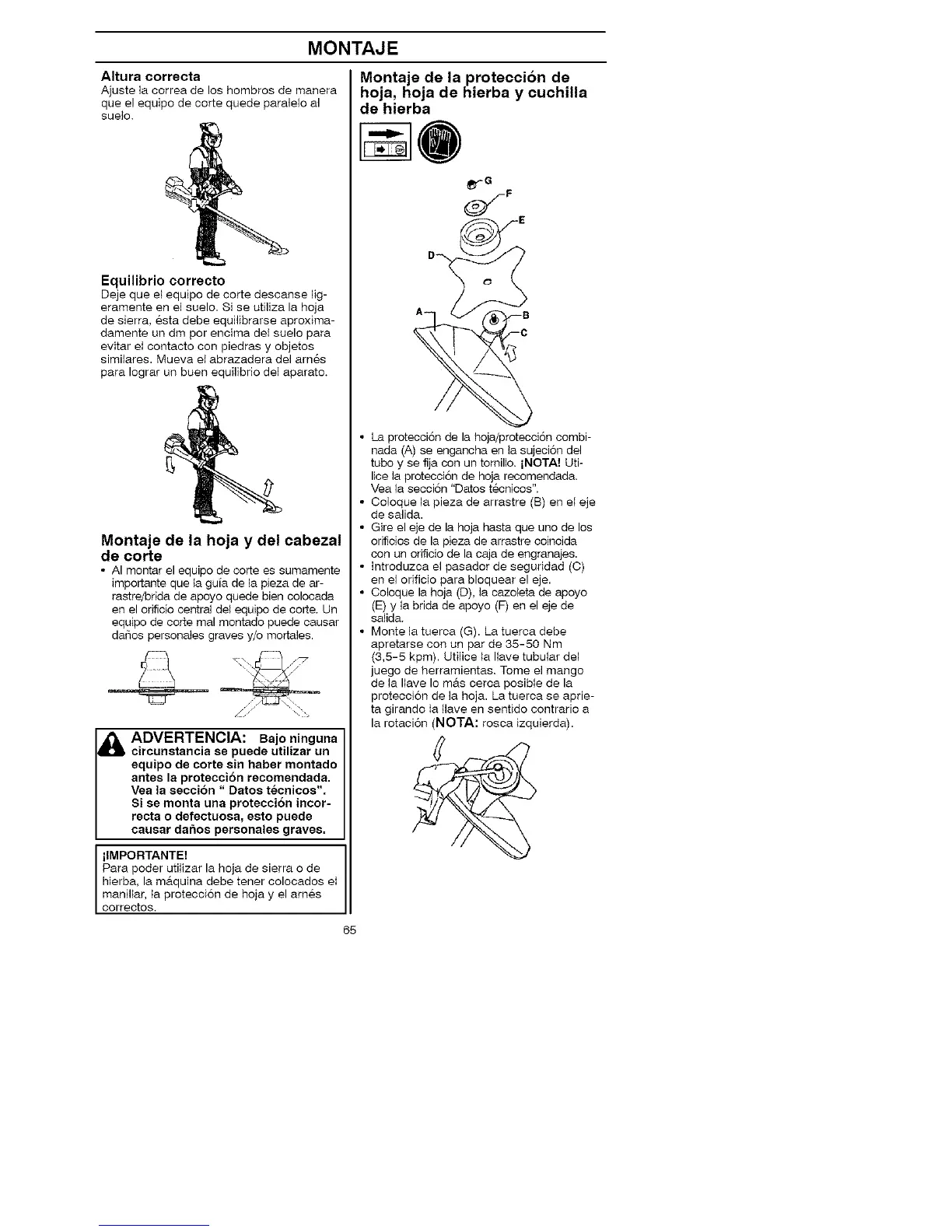

MONTAJE
Altura correcta
Ajuste la correa de los hombros de manera
que el equipo de corte quede paralelo al
sue_o.
Equilibrio correcto
Deje que el equipo de corte descaese lig-
eramente en el suelo. Si se utiliza la hoja
de sierra, esta debe equilibrarse aproxima-
damente un dm por encima del suelo para
evitar eI contacto con piedras y objetos
similares. Mueva el abrazadera de1 arnes
para Iograr un buen equilibrio del aparato.
Montaje de la hoja y del cabezal
de corte
• AI moetar el equipo de corte es sumamente
importante que la guia de la pieza de ar-
rastre/brida de apoyo quede bien colocada
en el orificio central del equipo de corte. Un
equipo de corte mal montado puede causar
da[_os persona}es graves y/o mortates.
l& DVERTENCIA: Bajo ninguna
circunstancia se puede utilizar un
equipo de corte sin haber montado
antes la proteccion recomendada.
Yea la session " Datos tecnicos".
Si se monta una proteccion incor-
recta o defectuosa, esto puede
causar dal_os personales graves.
ilMPORTANTE!
Para poder utilizar la hoja de sierra o de
hierba, la maquh_a debe tener colocados el
maniliar, ia proteccion de hoja y el ames
oorreotos.
Montaje de la proteccibn de
hoja, hoja de hierba y cuchilla
de hierba
• La proteccion de la hoja/protecci6n combi-
nada (A) se engancha en ia sujeci6n del
tubo y se fija con un tomillo, iNOTA! Uti-
lice la proteccion de hoja recomendada.
Vea la secci6n "Datos tecnicos".
• Ooloque la pieza de arrastre (B) en el eje
de salida.
• Gire el eje de la hoja hasta que uno de los
orificios de la pieza de arrastre coincida
con un orificio de la caja de engranajes.
• Introduzca el pasador de seguridad (C)
en el orificio para bloquear el eje.
• Coloque la hoja (D). la cazoleta de apoyo
(E) y la brida de apoyo (F) en el eje de
salida.
• Monte la tuerca (G). La tuerca debe
apretarse con un par de 35-50 Nm
(3,5-5 kpm). Utilice la Ilave tubular del
juego de herramientas. Tome el mango
de ia Iiave Io mas cerca posible de la
proteccion de la hoja. La tuerca se aprie-
ta girando la Ilave en sentido contrario a
la rotaei6n (NOT,&: rosca izquierda).
65
