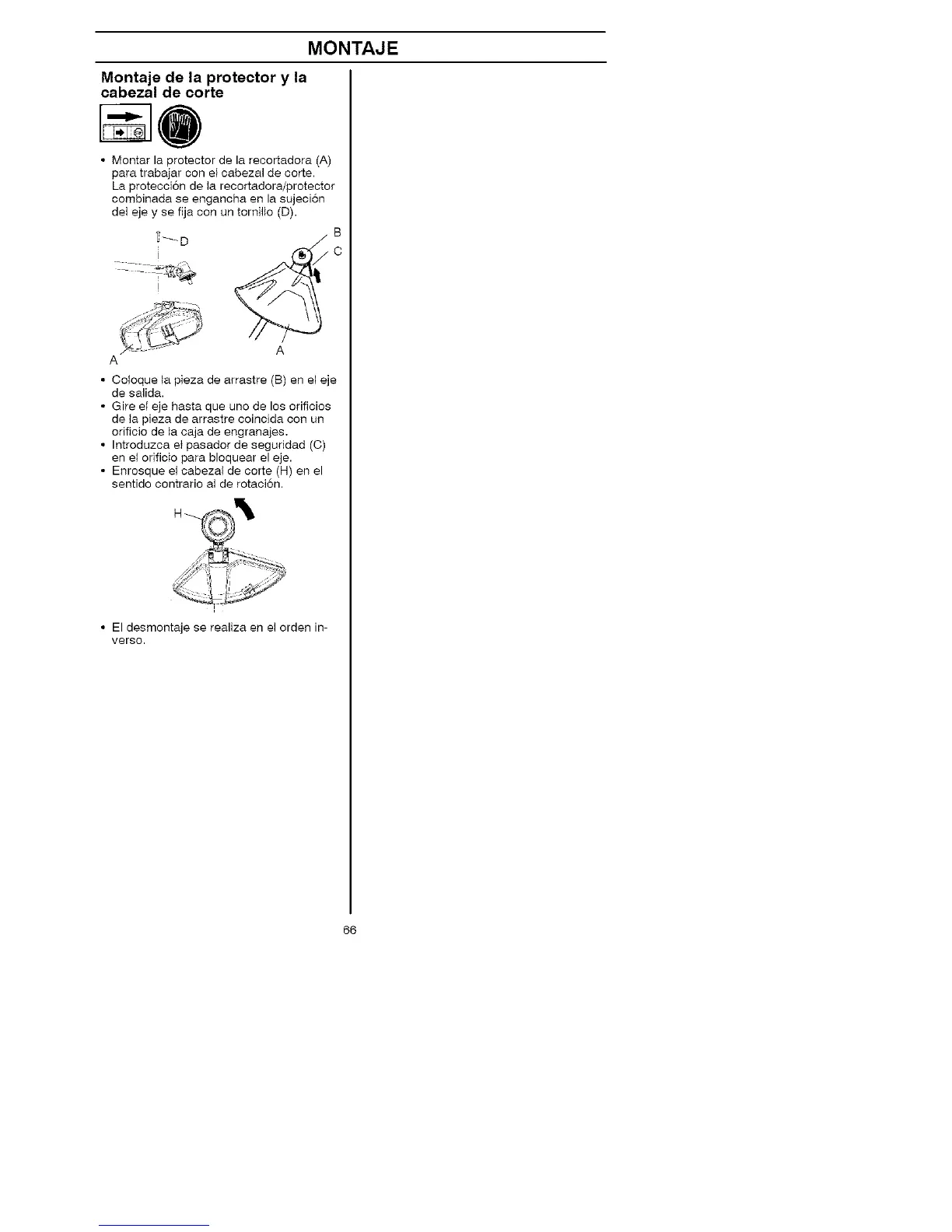

Jonsered BC2126 - Montaje de la Protector y la Cabezal de Corte

MONTAJE
Montaje de la protector y la
cabezal de corte
• Montar la protector de la recortadora (A)
para trabajar con el cabezal de core.
La protecci6n de ta recortadora/protector
combinada se engancha en la sujeci6n
del eje y se fija con un tornillo (D).
_D _/B
; c
I
A
A
• Coloque la pieza de arrastre (B) en el eje
de salida.
• Gire el eje haste que uno de los orificies
de la pieza de arrastre coincida con un
orificio de la caja de engranajes=
• Introduzca et pasader de seguddad (C)
en el orificio para bloquear el eje.
• Enrosque el cabezal de corte (H) en el
sentido centrario al de rotaci6n.
I •
• El desmontaje se realiza en el orden in-
verso.
66
