MONTAGE
French – 63
1155548-32 Rev.1 2013-06-28

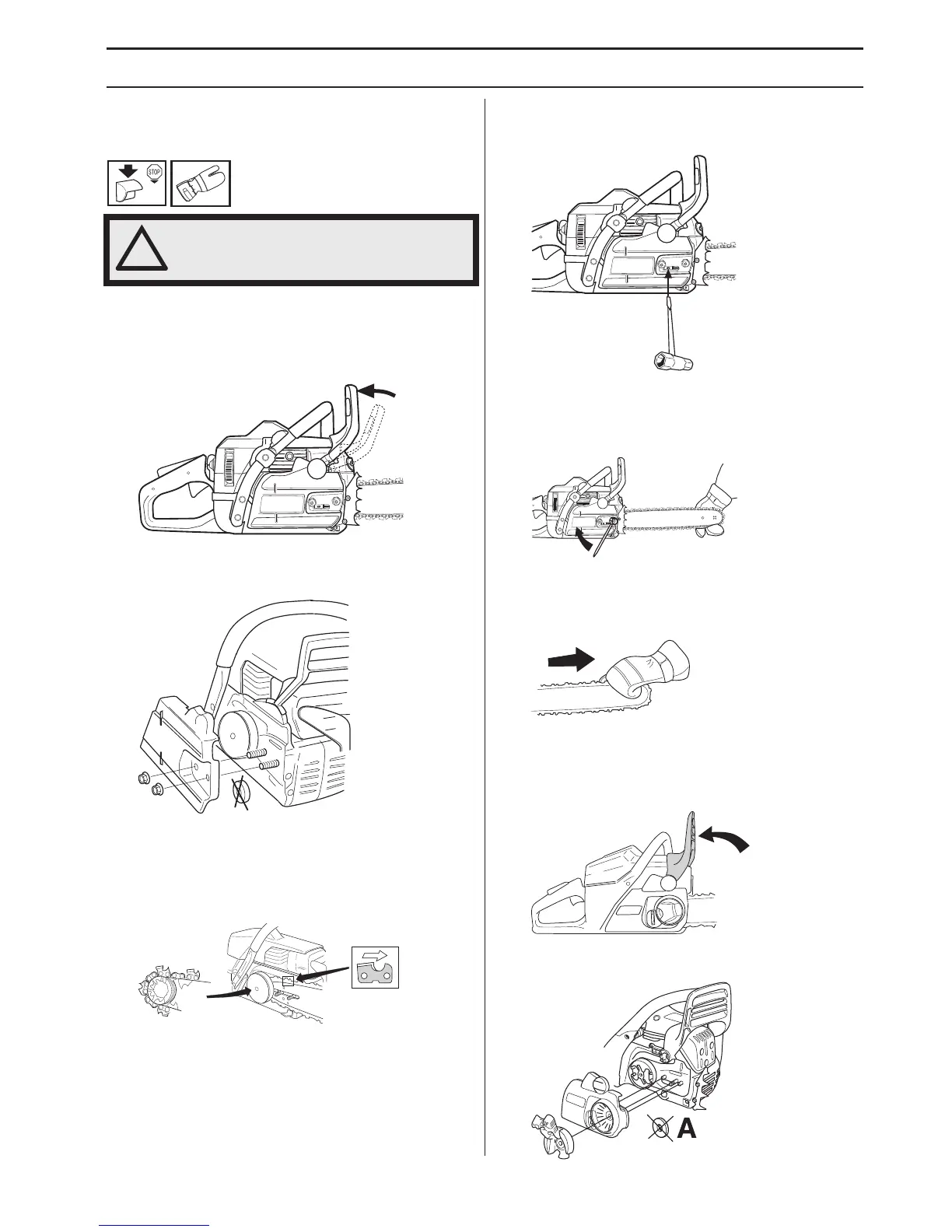

Montage du guide-chaîne et de la
chaîne
CS 2255
S’assurer que le frein de chaîne ne s’est pas déclenché
en amenant l’arceau protecteur contre l’étrier de la
poignée avant.
Déposer les écrous du guide-chaîne et le carter
d’embrayage (frein de chaîne). Déposer la protection de
transport (A).
Positionner le guide-chaîne sur les écrous et l’amener à
sa position la plus reculée. Placer la chaîne sur le pignon
d’entraînement et dans la gorge du guide-chaîne.
Commencer par le dessus du guide.
S’assurer que la face tranchante des dents est vers
l’avant sur le dessus du guide.
Monter le carter d’embrayage et localiser le goujon de
tension de la chaîne dans l’ouverture du guide. S’assurer
que les maillons d’entraînement s’engagent dans le
pignon et que la chaîne est correctement placée dans la
gorge du guide. Serrer les écrous du guide à la main.
Tendre la chaîne en tournant la vis du tendeur de chaîne
vers la droite à l’aide de la clé universelle. Tendre la
chaîne jusqu’à ce qu’elle ne pende plus sous le guide.
La chaîne est tendue correctement quand elle ne pend
plus sous le guide et peut être avancée à la main sans
difficulté. Serrer les écrous du guide à l’aide de la clé
universelle tout en maintenant levé le pignon du guide.
La tension d’une chaîne neuve doit être vérifiée
fréquemment pendant son rodage. Vérifier régulièrement
la tension. Une tension correcte est synonyme de bonne
capacité de coupe et de longue durée de vie.
CS 2255S
S’assurer que le frein de chaîne ne s’est pas déclenché
en amenant l’arceau protecteur contre l’étrier de la
poignée avant.
Retirer le bouton et enlever le carter d’embrayage (frein
de chaîne) Retirer la bague de transport.(A)
!
AVERTISSEMENT! Utiliser des gants
pour toute manipulation de la chaîne.
A
