2. Assembly. 2. Zusammenbau. 2. Montage. 2. Montaje
2. Montaggio. 2. MonterJng.
Before the tractor can be used certain must be as-
parts
sembled, which for transportation reasons are enclosed in
the packing.
Vor der des Aufsitzm_hers m0ssenAnwendung gewisse
Teile eingebaut werden, die aus Transportgr0nden in der
Verpack-ung lose beigef%t sind.
Avant d'utiliser la tondeuse autoportee, certains et6ments
livres dans I'emballage doivent @re montes.
Antes de poder utilizar et tractor, hay que montar algunas
piezas que, por razones de transporte, van empaquetadas
en et embalaje.
Prima di usare il trattore, montare alcune parti che per ragioni
di trasporto sono confezionate a parte.
Voordat de traktor kan worden, moeten
gebruikt sommige
onderdelen worden gemonteerd, die vanwege het transport
apart verpakt zijn in de emballage.
@
l t
I
/ k "_
/ £. "" ...
/ "- \
I $ \\ \
I
I I I
"-. _ / I
I "-, /
-.. _ / /
! "-- / I

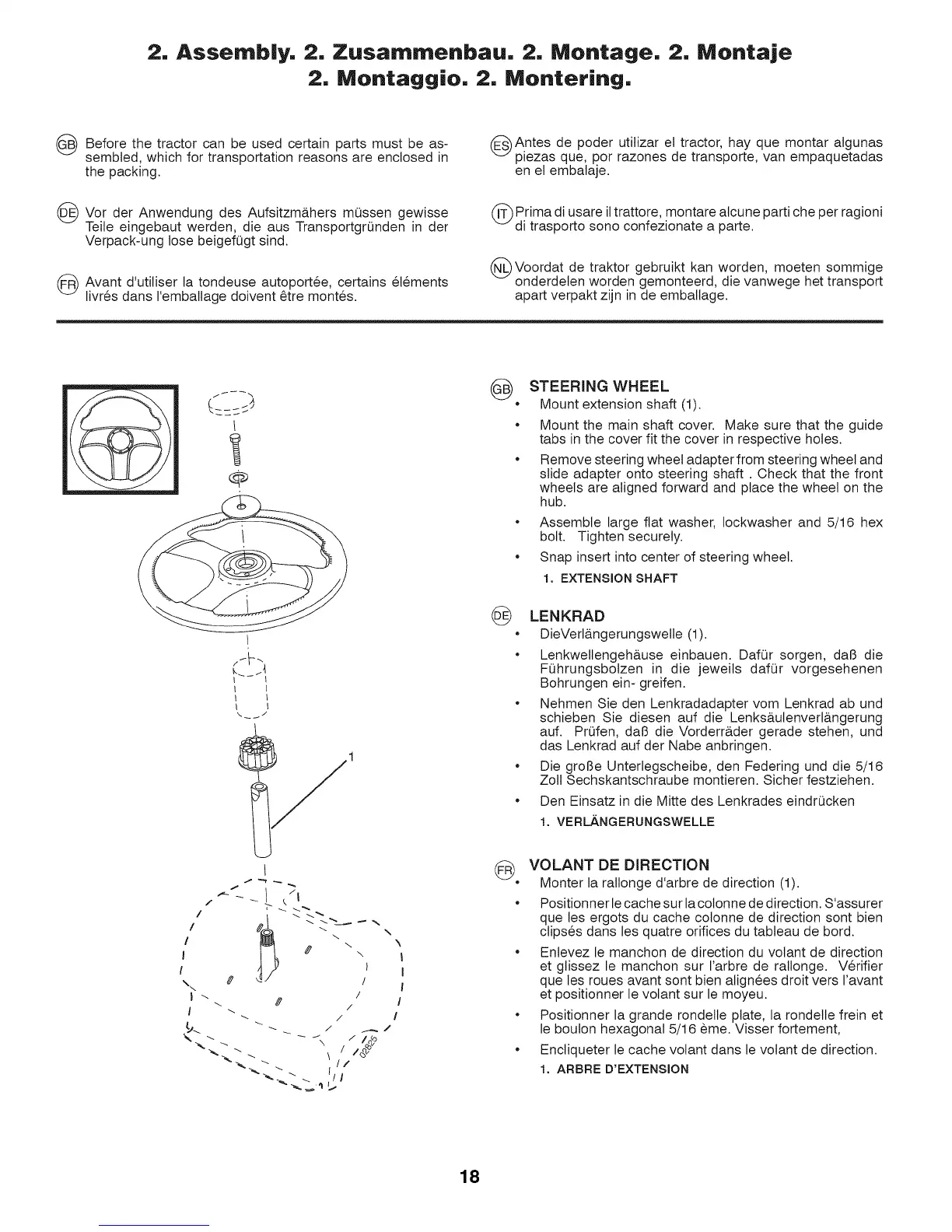

@ STEERING WHEEL
• Mount extension shaft (1).
• Mount the main shaft cover. Make sure that the guide
tabs in the cover fit the cover in respective holes.
• Remove steering wheel adapter from steering wheel and
slide adapter onto steering shaft. Check that the front
wheels are aligned forward and place the wheel on the
hub.
• Assemble large flat washer, Iockwasher and 5/16 hex
bolt. Tighten securely.
• Snap insert into center of steering wheel.
®
®
1, EXTENSION SHAFT
(_ LENKRAD
• DieVerl_ngerungswetle (1).
• Lenkwellengeh_.use einbauen. DafOr sorgen, dab die
FOhrungsbolzen in die jeweils dafOr vorgesehenen
Bohrungen ein- greifen.
• Nehmen Sie den Lenkradadapter vom Lenkrad ab und
schieben Sie diesen auf die Lenksb.utenverl_.ngerung
auf. PrOfen, dab die Vorderrb.der gerade stehen, und
das Lenkrad auf der Nabe anbringen.
Die groBe Unterlegscheibe, den Federing und die 5/16
Zoll Sechskantschraube montieren. Sicher festziehen.
Den Einsatz in die Mitte des Lenkrades eindr0cken
1. VERLANGERUNGSWELLE
VOLANT DE DIRECTION
• Monter la rallonge d'arbre de direction (1).
• Positionner le cache sur la cotonne de direction. S'assurer
que les ergots du cache colonne de direction sont bien
clipses dans les quatre orifices du tableau de bord.
• Entevez le manchon de direction du volant de direction
et glissez le manchon sur I'arbre de ratlonge. V@ifier
que les roues avant sont bien alignees droit vers I'avant
et positionner le volant sur le moyeu.
• Positionner la grande rondelle plate, la rondetle frein et
le boulon hexagonal 5/16 eme. Visser fortement,
• Encliqueter le cache volant dans le volant de direction.
1. ARBRE D'EXTENSlON
