6
v
(_ Messerbalken
FOr beste M_.hergebnisse mQssen die Messerbalken immer
optimal geschtiffen sein. Wechseln Sie verbogene oder bes-
ch_.digte Messerbalken sofort aus. Sie werden mit einer Feile
oder einer Schteifscheibe gesch_rft.
NINWEIS: Um eine Unwucht zu vermeiden, mOssen beide
Seiten der Messerbalken gteichm_.Big gesch_.rft und auf
Unwucht gepr0ft werden.
WECHSELN DER MESSERBALKEN:
Fahren Sie das Mb.hdeck in die h6chste Position, um
Zugriff zu den Messerbalken zu bekommen.
Feststetlschraube an der Ktinge 10sen.
Montieren Sie den neuen bzw. den neu gesch_rften
Messerbalken, wobei die hintere (Hilfschneid-) Kante
wie abgebildet nach oben zur Plattform zeigen muB.
WICNTIG: Um eine richtige Montage zu gew_.hrleisten, muB
die Zentrierbohrung des Messerbalkens mit der Messerauf-
nahme 0bereinstimmen.
Nach Wechset Feststeltschraube wieder anbringen und
gut festziehen (Anzugsmoment 44-55 Fug/Pfund)
WICNTIG: Die spezielle Feststetlschraube ist 8.Kt.- hitze-
behandett.
@

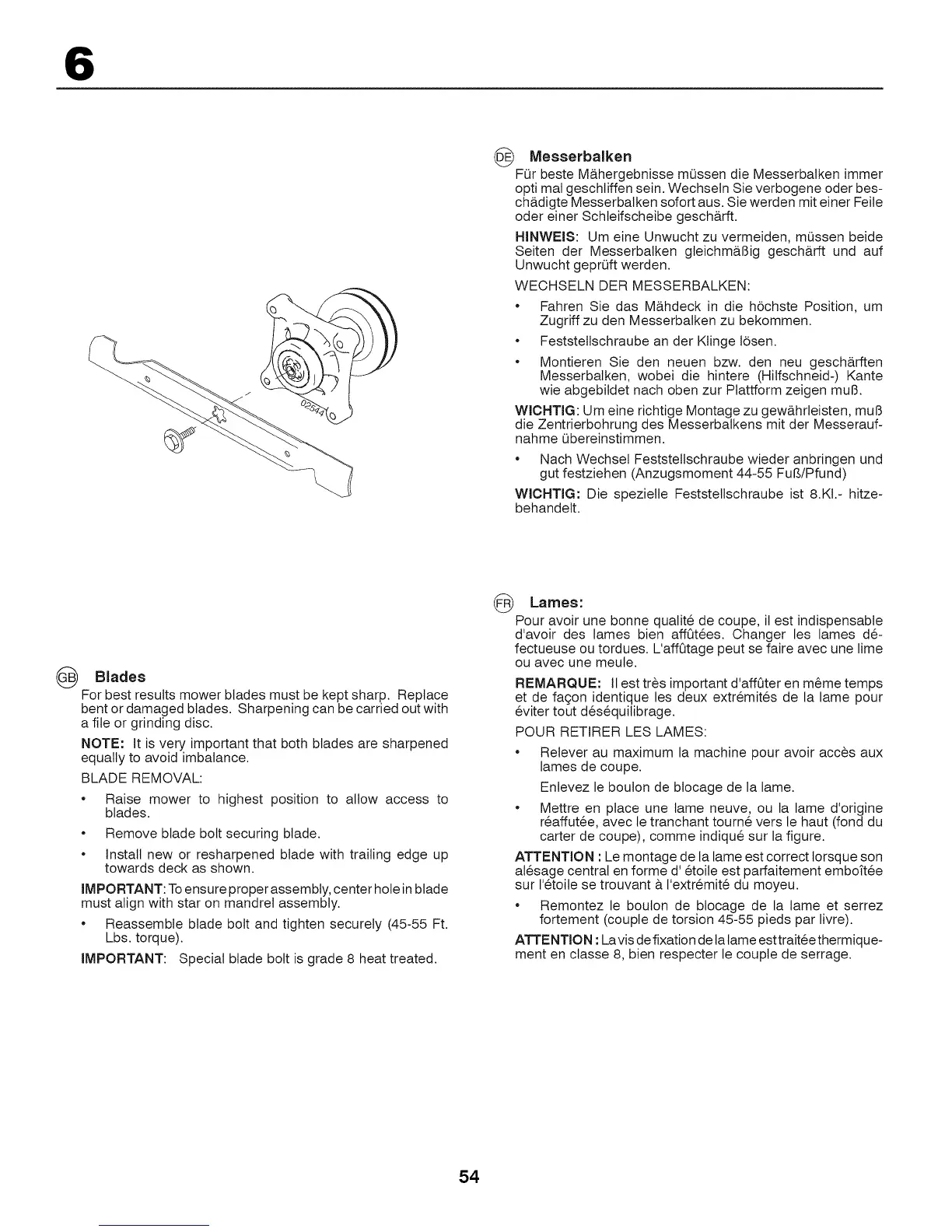

Blades
For best results mower blades must be kept sharp. Replace
bent or damaged blades. Sharpening can be carried out with
a file or grinding disc.
NOTE: It is very important that both blades are sharpened
equally to avoid imbalance.
BLADE REMOVAL:
Raise mower to highest position to allow access to
blades.
• Remove blade bolt securing blade.
• install new or resharpened blade with trailing edge up
towards deck as shown.
IMPORTANT: Toensure proper assembly, center hole in blade
must align with star on mandrel assembly.
• Reassemble blade bolt and tighten securely (45-55 Ft.
Lbs. torque).
IMPORTANT: Special blade bolt is grade 8 heat treated.
(_ Lames:
Pour avoir une bonne qualite de coupe, il est indispensable
d'avoir des lames bien affQtees. Changer les lames de-
fectueuse ou tordues. L'affQtage peut se faire avec une lime
ou avec une meute.
REMARQUE: II est tres important d'affOter en m_me temps
et de fagon identique les deux extremit6s de la lame pour
eviter tout des6quilibrage.
POUR RETIRER LES LAMES:
Retever au maximum la machine pour avoir acces aux
lames de coupe.
Enlevez le boulon de btocage de la lame.
Mettre en place une lame neuve, ou ta lame d'origine
reaffut6e, avec le tranchant tourne vers le haut (fond du
carter de coupe), comme indique sur la figure.
ATTENTION : Le montage de la lame est correct Iorsque son
alesage central en formed' etoile est parfaitement emboftee
sur I'etoile se trouvant & I'extremit6 du moyeu.
Remontez le bouton de blocage de la lame et serrez
fortement (couple de torsion 45-55 pieds par livre).
ATTENTION : Lavis de fixation de la tame esttraitee thermique-
ment en classe 8, bien respecter le couple de serrage.
54
