4.2 Installation
Si l’arrivée d’air extérieur n’est pas
utilisée

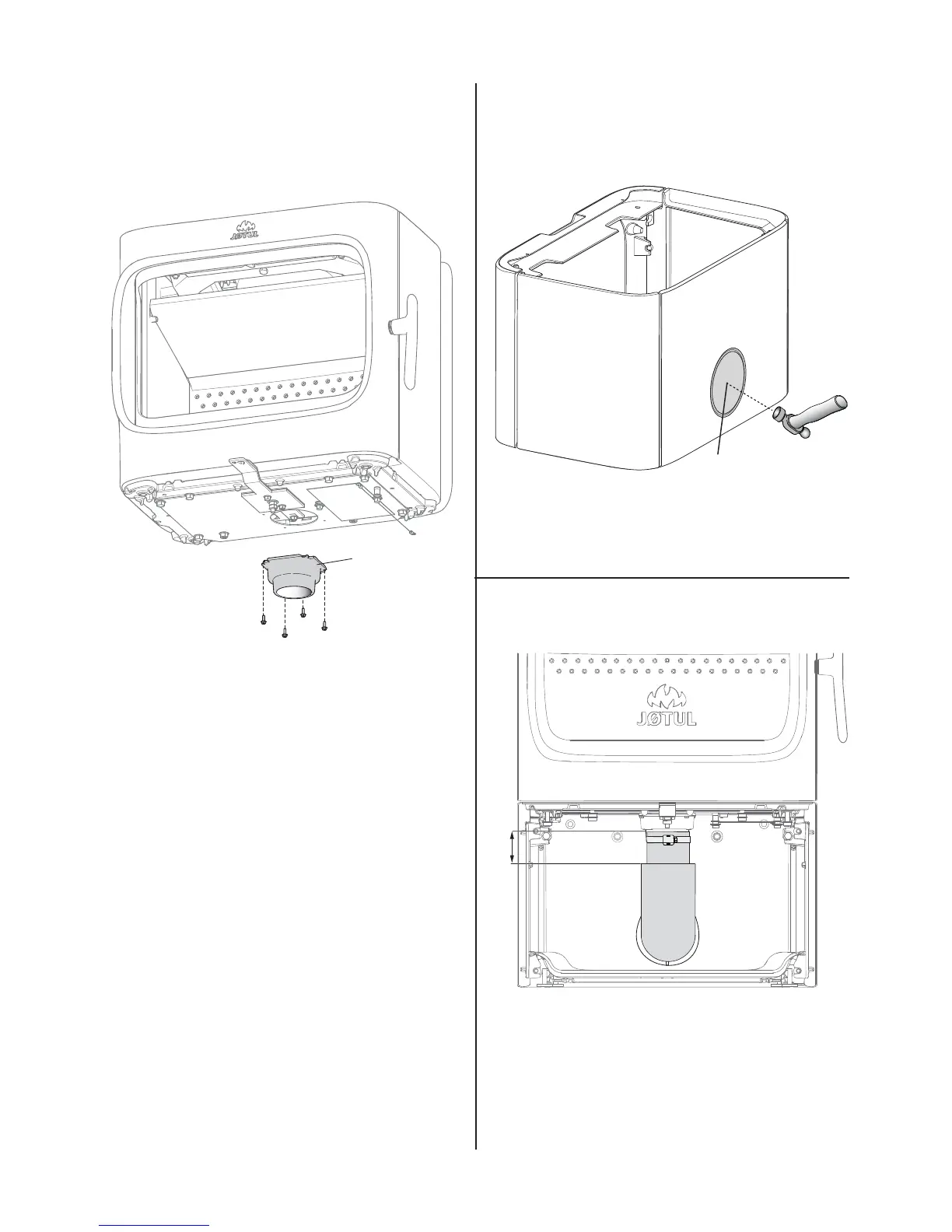

Fig. 11
A
2. Si l’arrivée d’air extérieur n’est pas utilisée, le connecteur
d’air extérieur (A) peut être déposé, le cas échéant.
Retirer les quatre vis utilisées pour fi xer le connecteur d’air
extérieur, puis le connecteur lui-même. (Pour les produits
avec socle : Si nécessaire, vous pouvez dévisser l’écran
thermique sous le poêle afi n de faciliter le démontage du
connecteur d’air extérieur.
3. Monter la plaque de convection à sa place après avoir
retiré le connecteur d’air extérieur.
Raccordement de l’air extérieur à
travers le socle
A travers la sortie arrière dans le socle
Fig. 12
A
1. Placer un morceau de carton à l’intérieur de la plaque arrière
pour empêcher des pièces du couvercle d’endommager le
socle. Défoncer le couvercle avec un marteau.
Fig. 13
100
2. Voir les instructions d’installation qui suivent avec le kit
d’air extérieur.
3. Fixer le tuyau au connecteur de l’air extérieur à l’aide
d’un collier de serrage. L’isolant du tuyau d’arrivée d’air
extérieur se termine à env. 100 mm au-dessous du le
poêle.
