32
Raccordement de l’air extérieur à
travers la plaque de fond dans le socle

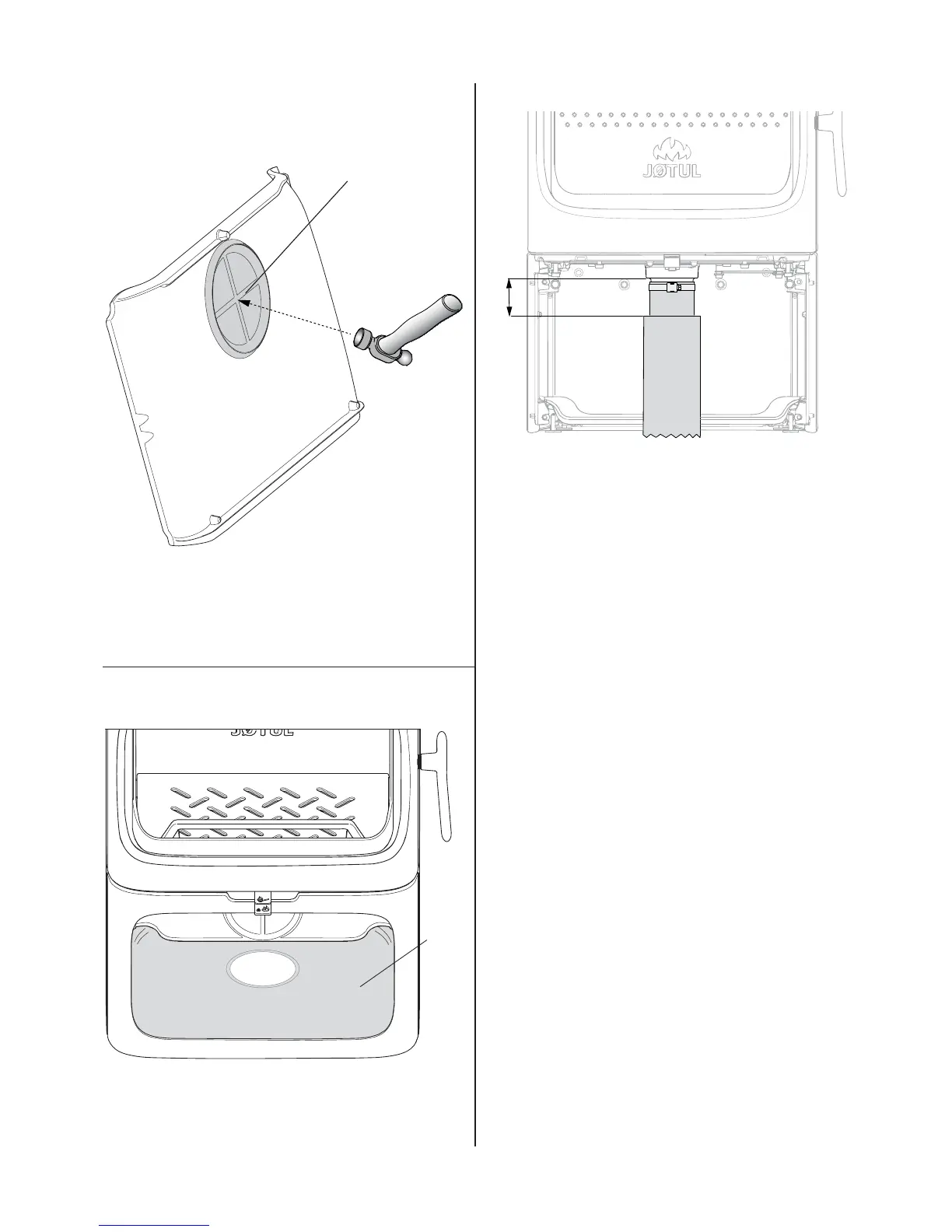

Fig. 14
A
1. Placer un morceau de carton à l’arrière de la plaque de
fond avant de défoncer le couvercle (A) avec un marteau,
afi n d’éviter que les pièces endommagent les surfaces
environnantes.
Fig. 15
A
2. Remonter la plaque de fond.
3. Placer le poêle dans la position prévue pour son utilisation.
Voir fi g. 1 pour l’emplacement correct en ce qui concerne
les distances de sécurité.
Fig. 16
100
4. Voir les instructions d’installation qui suivent avec le kit
d’air extérieur.
5. Fixer le tuyau au connecteur de l’air extérieur à l’aide
d’un collier de serrage. L’isolant du tuyau d’arrivée d’air
extérieur se termine à env. 100 mm au-dessous du poêle.
4.4 Cheminées et conduits
• Le poêle peut être branché à une cheminée et à un conduit
approuvés pour les poêles à combustible solide, avec les
températures de fumées spécifi ées dans la section «2.0
Données techniques».
• La section minimale de la cheminée doit correspondre à
celle du conduit. Pour calculer la section adéquate de la
cheminée, voir la section «2.0 Données techniques ».
• Plusieurs poêles à combustible solide peuvent être
raccordés à la même cheminée si la section de la cheminée
et la réglementation le permettent.
• Le raccordement à la cheminée doit être réalisé
conformément aux D.T.U. 24.1 ; ainsi qu’aux instructions
d’installation du fournisseur de la cheminée.
• Procéder à un montage d’essai du poêle avant de percer
un trou dans la cheminée. Voir fi g. 1 pour les cotes.
• Raccordement arrière : veiller à ce que le conduit de
raccordement soit incliné vers le haut.
• Utiliser un coude de conduit doté d’une trappe ou un té
ou siphon afi n de permettre les opérations de ramonage
suivant réglement.
• Veiller à ce que les raccordements soient souples afi n
d’empêcher toute fi ssure lors de l’installation.
• Tirage recommandé; Voir également les sections « 2.0
Données techniques». En cas de tirage trop important,
utiliser un clapet ou un modérateur de tirage.
FRANCAIS
