対応信号および接続コネクタ

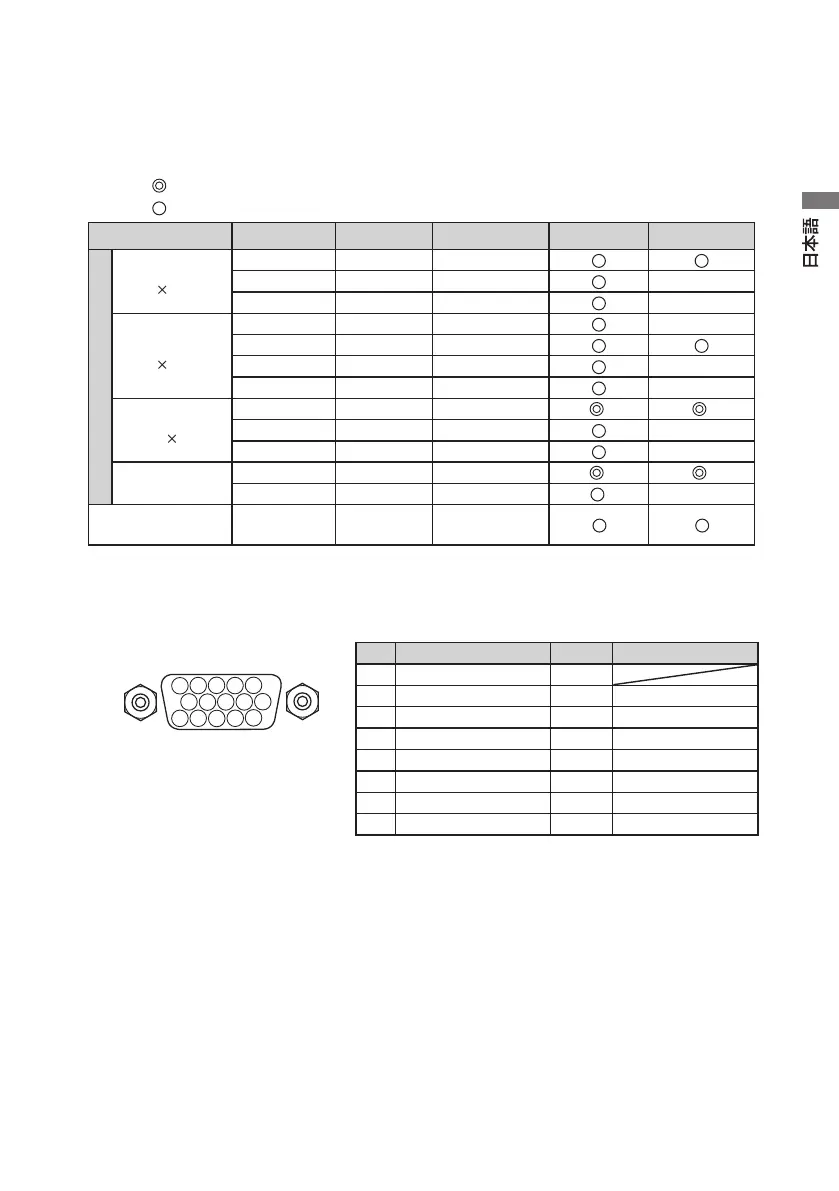

1）対応信号タイミング
下記タイミング以外の場合、正常に映らないことがあります。
：推奨タイミング（ *1: CV532PJ，*2: CV732PJ および CV932PJ ）
：適応タイミング
表示モード 水平周波数 垂直周波数 ピクセル周波数 アナログ入力 デジタル入力
V
E
S
A
VGA
640
×
480
31.47 kHz 59.94 Hz 25.18 MHz
37.50 kHz 75.00 Hz 31.50 MHz
37.86 kHz 72.81 Hz 31.50 MHz
SVGA
800
×
600
35.16 kHz 56.25 Hz 36.00 MHz
37.88 kHz 60.32 Hz 40.00 MHz
48.08 kHz 72.19 Hz 50.00 MHz
46.88 kHz 75.00 Hz 49.50 MHz
XGA
1024
×
768
48.36 kHz 60.00 Hz 65.00 MHz
*1 *1
56.48 kHz 70.07 Hz 75.00 MHz
60.02 kHz 75.03 Hz 78.75 MHz
SXGA
1280 × 1024*
63.98 kHz 60.02 Hz 108.00 MHz
*2 *2
79.98 kHz 75.03 Hz 135.00 MHz
*2
VGA TEXT
720 × 400
31.47 kHz 70.09 Hz 28.32 MHz
* CV732PJ および CV932PJ のみ対応しています。
2）コネクタのピン配列
ミニ D-sub コネクタ 15 ピン（メス）
5
432
1
6
7
89
10
11
12
1314
15
VGA
No. 信 号 No. 信 号
1
R：赤 9
2 G：緑 10 HS-GND
3 B：青 11 VS-GND
4
GND 12 DDC,SDT
5
GND 13 HS ( 水平同期 )
6
R ( 赤 )-GND 14 VS ( 垂直同期 )
7
G ( 緑 )-GND 15 DDC, SCLK
8
B ( 青 )-GND
