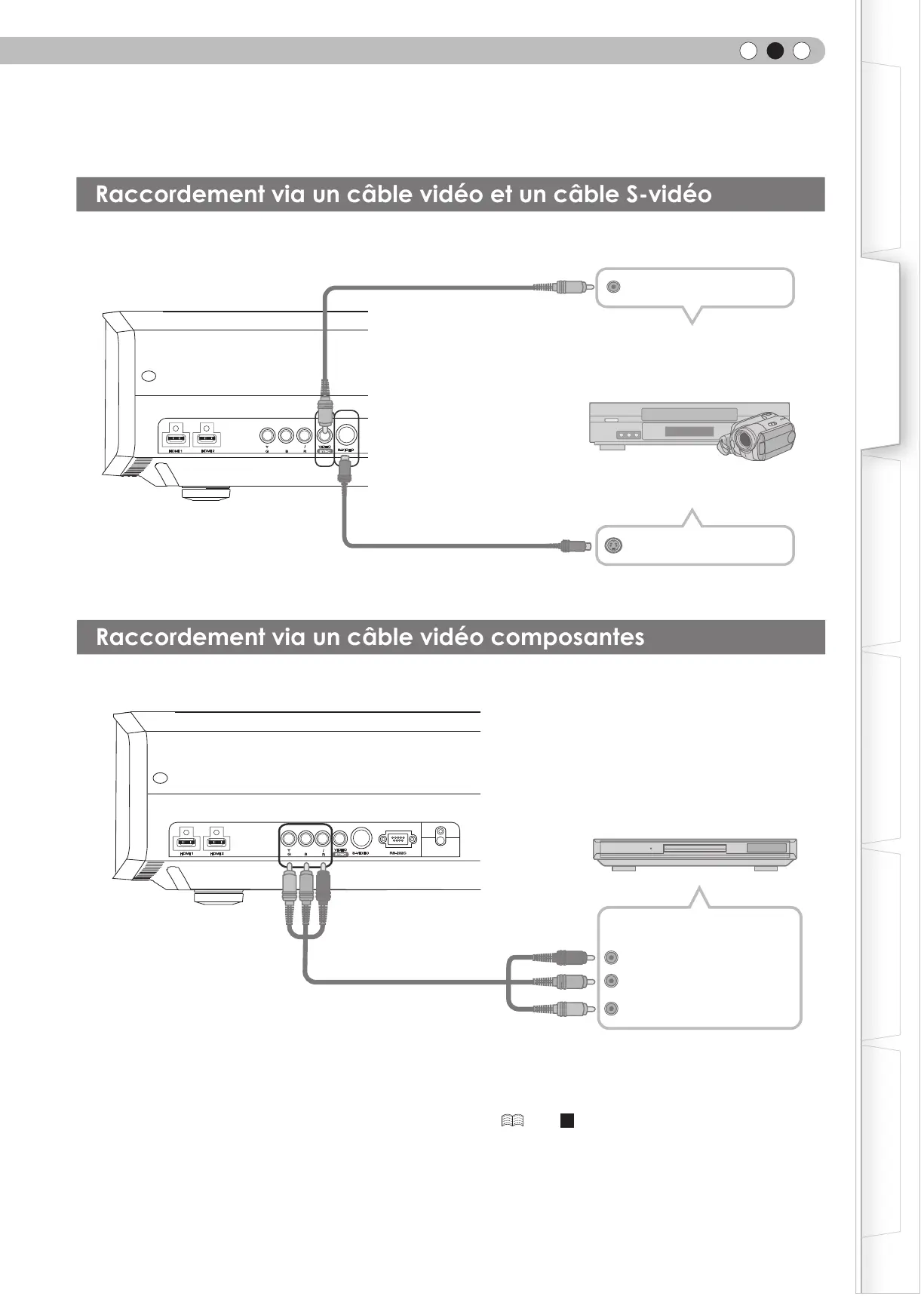

Raccordement via un câble vidéo et un câble S-vidéo
HDMI 1
HDMI 2
VIDEO
S-VIDEO
Y
R B G
SYNC
CB/PB
C
R
/P
R
HDMI 1
HDMI 2
VIDEO
S-VIDEO
Y
R
CB/PB
CR/PR
SYNC
BG
RS-232C
Cet appareil
Cet appareil
à une borne d’entrée vidéo
aux bornes d’entrée vidéo composantes
à une borne d’entrée S-vidéo
Câble vidéo composantes
(vendu séparément)
Câble S-Vidéo
(vendu séparément)
Câble vidéo
(vendu séparément)
Sortie vidéo
Sortie S-vidéo
Lecteur BD/DVD
C
R
/P
R
(rouge)
C
B
/P
B
(bleu)
Y (vert)
Sortie vidéo composantes
bornes
Magnétoscope et caméscope
Raccordement via un câble vidéo composantes
● Choisissez “COMP.” dans le menu conguration à “Y Pb/Cb Pr/Cr”. ( P33 -
