15
FRANÇAIS |
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

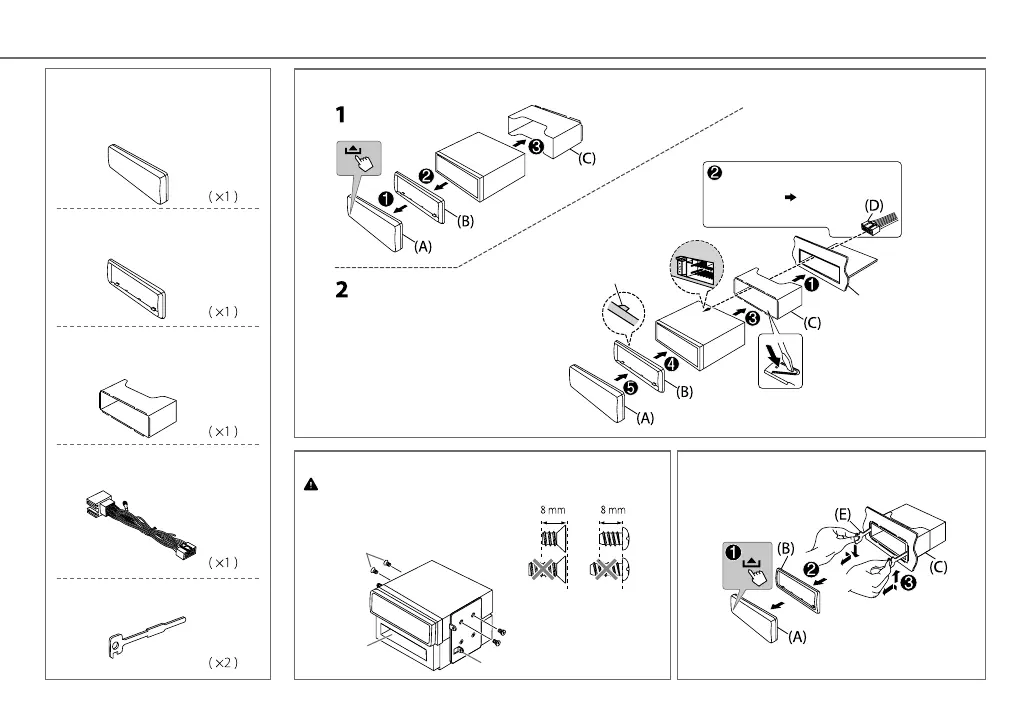

Comment retirer l’appareil
Applique (non fournie)
Poche
Vis à tête plate ou ronde (non
fournie) M5 × 8mm
Installation de l’appareil (montage encastré)
Réalisez les connexions
nécessaires.
(
16)
Tordez les languettes appropriées pour maintenir
le manchon en place.
Crochet sur le côté supérieur
Orientez la plaque de garniture de la façon
illustrée avant la fixation.
Tableau de bord de votre
voiture
Lors d’une installation sans manchon de montage
N’utiliser que les vis spécifiés. L’utilisation de vis incorrects peut endommager
l’appareil.
INSTALLATION / RACCORDEMENT
Liste des pièces pour
l’installation
(A)
Façade
(C)
Manchon de montage
(B)
Plaque d’assemblage
(D)
Faisceau de fils
(E)
Clé d’extraction
FR_KD-R757_R751[E_EN]1.indd 15FR_KD-R757_R751[E_EN]1.indd 15 10/8/2013 3:34:33 PM10/8/2013 3:34:33 PM
