STEERING
WHEEL
REMOTE
Porte fusible
Interrupteur d’allumage
Connexion recommandée
Bleu clair/jaune
Faisceau de fils spécifique
pour le véhicule (acheté
séparément)
Pour plus d’informations:
Metra Electronics:
www.metraonline.com
Scosche Industries:
www.scosche.com
Bleu/blanc: À l’amplificateur
Bleu: À l’antenne alimentée
Réalisez cette connexion si le faisceau
de fils du fabricant de votre voiture
ne possède pas de “Interrupteur
d’allumage 12 V”.
Fil rouge séparé
Cordon de signal (non fournie)
Fil de télécommande
(non fournie)
À l’adaptateur de
télécommande
volant
Fusible (10 A)
Borne de l’antenne
Sortie arrière/caisson de grave
JVC
Amplificateur
*
1
Faisceau de câbles de
l’usine (véhicule)
Tableau de bord du véhicule
Noir: Masse
Jaune: Batterie 12 V
Blanc: Enceinte avant (gauche)
Blanc/noir
Gris: Enceinte avant (droit)
Gris/noir
Violet: Enceinte arrière (droit)
Violet/noir
Joignez les fils de même couleur ensemble.
Rouge: Allumage 12V
Orange/blanc: Éclairage
Bleu/blanc: Télécommande (200mA max.)

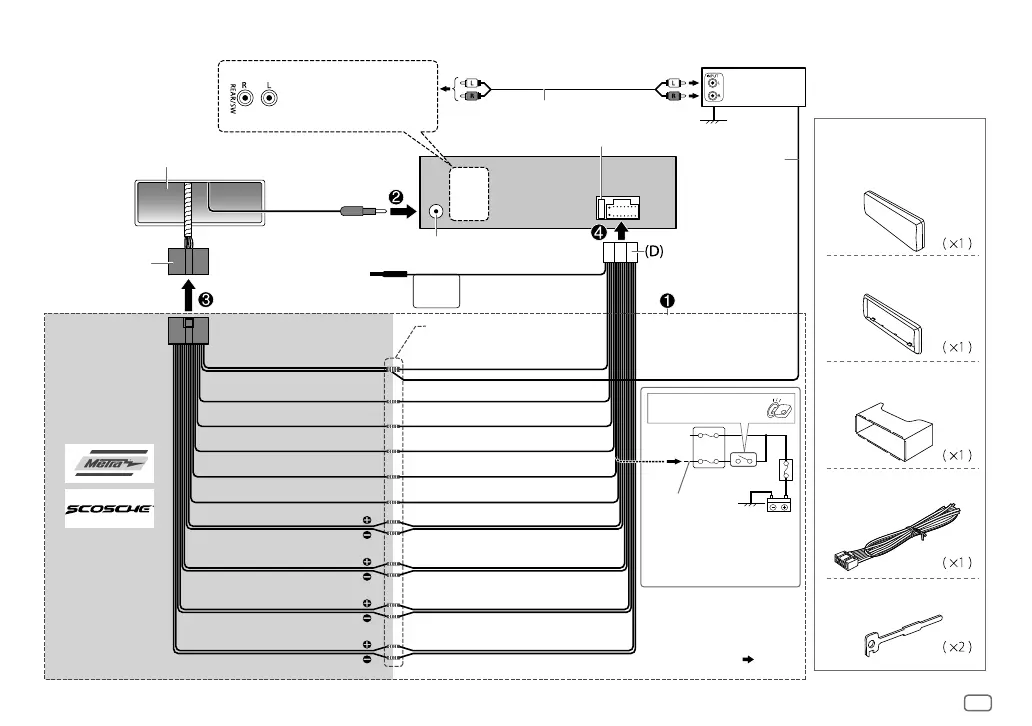

Connexions
Vert: Enceinte arrière (gauche)
*
2
Vert/noir
*
2
*
2
Vous pouvez aussi connecter
directement un caisson de
grave sans amplificateur de
caisson de grave extérieur.
Pour les réglages,
10.
Marron: Sourdine téléphonique
Liste des pièces pour
l’installation
(A)
Façade
(C)
Manchon de montage
(B)
Plaque d’assemblage
(D)
Faisceau de fils
(E)
Clé d’extraction
*
1
Connectez solidement le câble
de masse de l’amplificateur au
châssis de la voiture pour éviter
d’endommager l’appareil.
