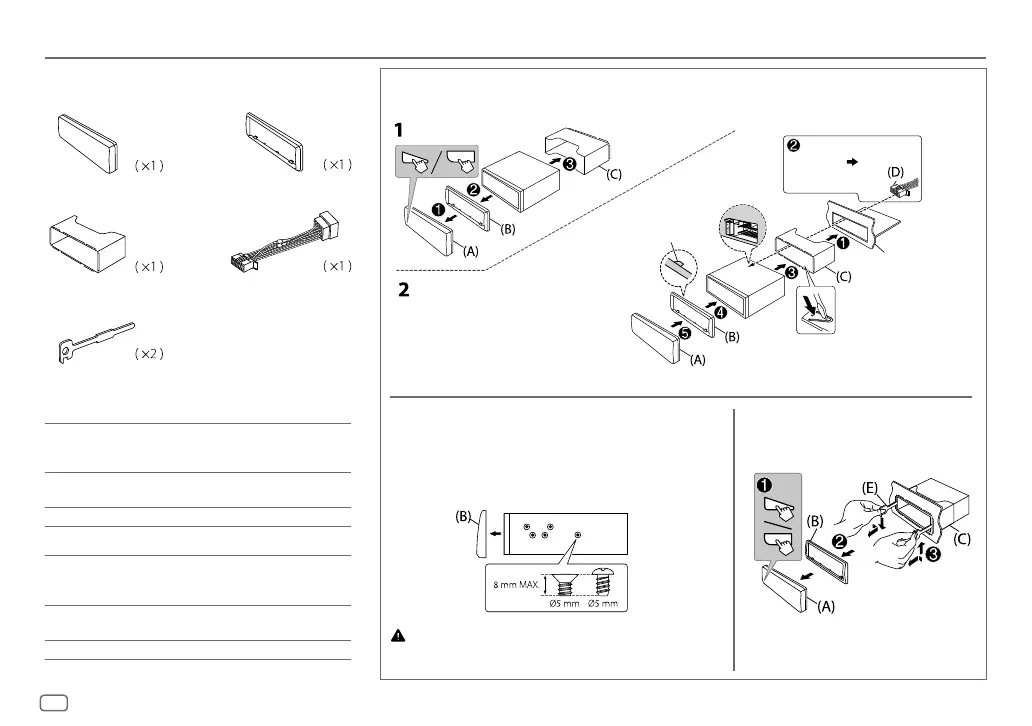

Lista de piezas para la instalación
(A) Placa frontal
INSTALACIÓN/CONEXIÓN
Cómo desmontar la unidadCuando instale sin el manguito de montaje
1 Retire de la unidad, el manguito de montaje y la placa
embellecedora.
2 Alinee los orificios de la unidad (en ambos lados) con la ménsula
de montaje del vehículo y asegure la unidad con los tornillos
(disponibles en el mercado).
Utilice solo los tornillos especificados. El uso de tornillos incorrectos puede dañar
la unidad.
Instalación de la unidad (montaje en el tablero)
Prepare el cableado
necesario.
( 35)
Doble las lengüetas apropiadas para
retener firmemente la manga en su lugar.
Gancho en el lado superior
Antes del montaje, oriente la
placa embellecedora tal como
se muestra en la ilustración.
Salpicadero del automóvil
(C) Manguito de montaje
(B) Placa embellecedora
(D) Mazo de conductores
(E) Herramienta de extracción
Terminales de salida
Para el ajuste de crossover de 2 vías
3 pares REAR
FRONT
SW
: Salida posterior
: Salida frontal
: Salida del subwoofer
2 pares FRONT
REAR/SW
: Salida frontal
: Salida posterior/subwoofer
1 par REAR/SW : Salida posterior/subwoofer
Para el ajuste de crossover de 3 vías
3 pares REAR
FRONT
SW
: Salida del tweeter
: Salida de rango medio
: Salida del woofer
2 pares FRONT
REAR/SW
: Salida de rango medio
: Salida del woofer
1 par REAR/SW : Salida del woofer
JS_JVC_KD_R992BT_E_SP.indd 34JS_JVC_KD_R992BT_E_SP.indd 34 15/8/2017 3:37:51 PM15/8/2017 3:37:51 PM

JVC KD-R794BT Specifications

General

Audio system	MOSFET
MP3 playback	Yes
Audio formats supported	AAC, FLAC, MP3, WAV, WMA
DIN size	1 DIN
Output power	200 W
Product color	Black
Ready for iPod	No
Disc types supported	CD, CD-R, CD-RW
Audio output channels	- channels
Equalizer bands quantity	11
Maximum power per channel	50 W
AM band range	531 - 1611 kHz
FM band range	87.5 - 108 MHz
Supported radio bands	AM, FM
Preset stations quantity	24
Display type	LCD
Display number of lines	2 lines
Bluetooth version	3.0+HS
Bluetooth profiles	A2DP, AVRCP, HFP, PBAP
Key illumination color	Red

Weight and Dimensions

Weight	1200 g
Dimensions (WxDxH)	182 x 158 x 53 mm
