Cuando conecte a un amplificador externo, conecte
su cable de tierra al chasis del vehículo para evitar
daños en la unidad.

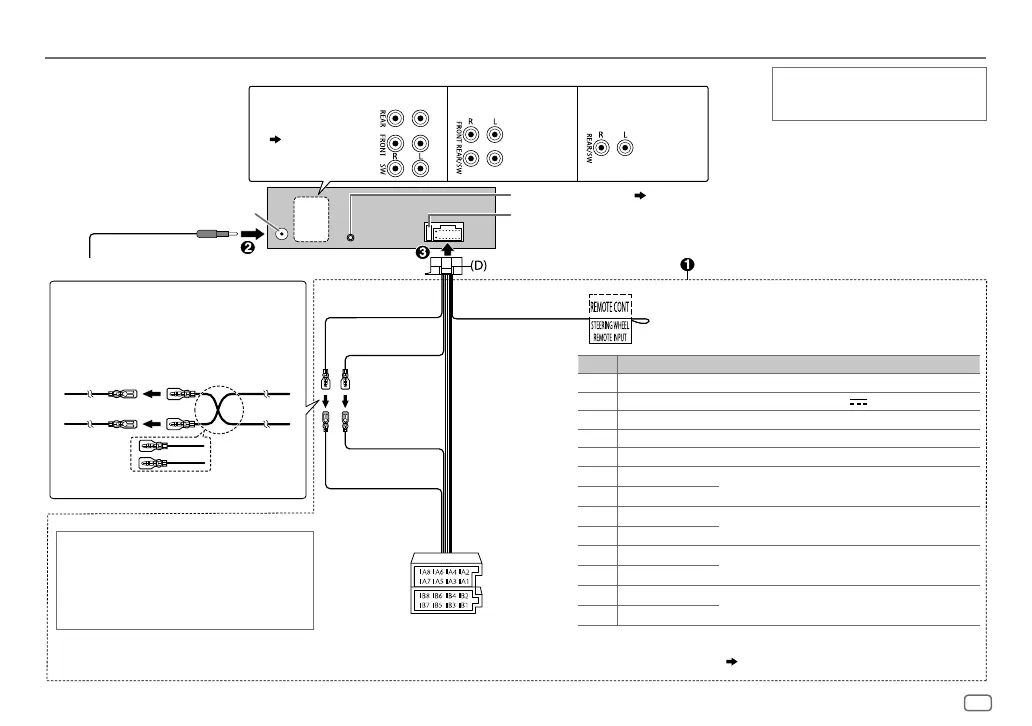

Conexión del cableado
Fusible (10 A)
Jack de entrada de micrófono
( 12)
Terminal de la antena
Luz azul/amarilla
(Cable del mando a distancia
para la dirección)
Al adaptador del mando a distancia del volante de la dirección
Amarillo (A4)
Rojo (A7)
Amarillo
(Cable de la batería)
Patilla Color y función
A4 Amarillo : Batería
A5 Azul/blanco : Control de alimentación (12V
350mA)
A6 Naranja/blanco : Interruptor de control de las luces del automóvil
A7 Rojo : Encendido (ACC)
A8 Negro : Conexión a tierra (masa)
B1
Púrpura
]
: Altavoz trasero (derecho)
Para crossover de 3 vías: Tweeter (derecho)
B2
Púrpura/negro
[
B3
Gris
]
: Altavoz delantero (derecho)
Para crossover de 3 vías: Altavoz de rango medio (derecho)
B4
Gris/negro
[
B5
Blanco
]
: Altavoz delantero (izquierdo)
Para crossover de 3 vías: Altavoz de rango medio (izquierdo)
B6
Blanco/negro
[
B7
Verde
]
: Altavoz trasero (izquierdo)
*
Para crossover de 3 vías: Tweeter (izquierdo)
B8
Verde/negro
[
Unidad
Conexión de los conectores ISO en algunos
automóviles VW/Audi u Opel (Vauxhall)
Puede ser necesario modificar el cableado del mazo de
conductores suministrado, como se muestra a continuación.
Vehículo
A7 (Rojo)
Cable de encendido
(Rojo)
A4 (Amarillo)
Cableado predeterminado
Cable de la batería
(Amarillo)
*
También es posible conectar directamente un subwoofer sin el amplificador externo para
subwoofer. Para la configuración,
23 .
Conectores ISO
Si su vehículo no tiene un terminal ISO
Se recomienda instalar la unidad con un mazo de cables
disponible en el mercado que sea adecuado para su automóvil
y, para fines de seguridad, deje esta tarea en manos de
profesionales. Consulte con un distribuidor de productos de
audio para automóviles.
INSTALACIÓN/CONEXIÓN
Rojo
(Cable de encendido)
Terminales de salida
( 34)
