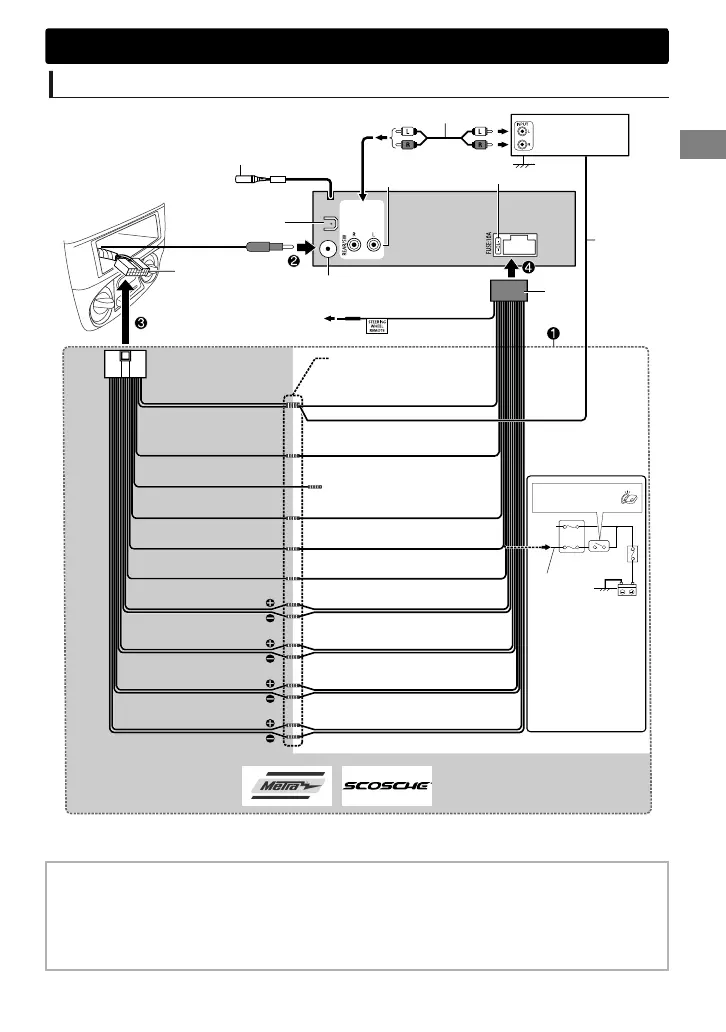

Conexión del cableado
MIC
Metra Electronics: www.metraonline.com
Scosche Industries: www.scosche.com
Salida
posterior/subwoofer
Junte los cables del mismo
color.
Para más información:
(adquirido por separado)
Mazo de conductores del
vehículo específico
Realice esta conexión
si el mazo de
conductores de
fábrica de su
vehículo no incluye
el cable del
“interruptor de
encendido de 12 V”.
Cable rojo
separado
Bloque de
fusibles
Interruptor de
encendido
(no utilizado) *
2
Silenciamiento de
teléfono
Púrpura/negro
Púrpura: altavoz trasero (derecho)
Verde/negro
Verde: altavoz trasero (izquierdo)
Gris/negro
Gris: altavoz delantero (derecho)
Blanco/negro
Blanco: altavoz delantero (izquierdo)
Negro: tierra
Rojo: interruptor de encendido 12 V
Amarillo: batería de 12 V
Naranja/blanco: iluminación
Azul/blanco:
al amplificador
Azul/blanco:
remoto (200 mA máx.)
Azul: a la antena motriz
Conexión
recomendada
Luz azul/amarilla
Terminal de la antena
Al adaptador del mando a
distancia del volante de la
dirección
Mazo de cables de
la fábrica (vehículo)
Terminal de
tierra posterior
Cable
remoto*
1
MIC (Terminal de entrada de micrófono) (
A
página 11)
Fusible de 10 A
Amplificador
de JVC
Cable de señal*
1
D
*1 No suministrado con esta unidad.
*2 Aislar para evitar cortocircuitos.
Si experimenta problemas, intente lo siguiente:
1
Verifique la “Localización de averías” (' página 26).
2
Reinicie la unidad. (' página 3)
3
Llame al (solo EE.UU.)
Llame al: 1-800-252-5722 ( o ) visite: http://www.jvc.com
Instalación/Conexión
ESPAÑOLޓ|
31
2012/11/22ޓ18:40:34KD-X250BT_J_SP
