82
Instalación

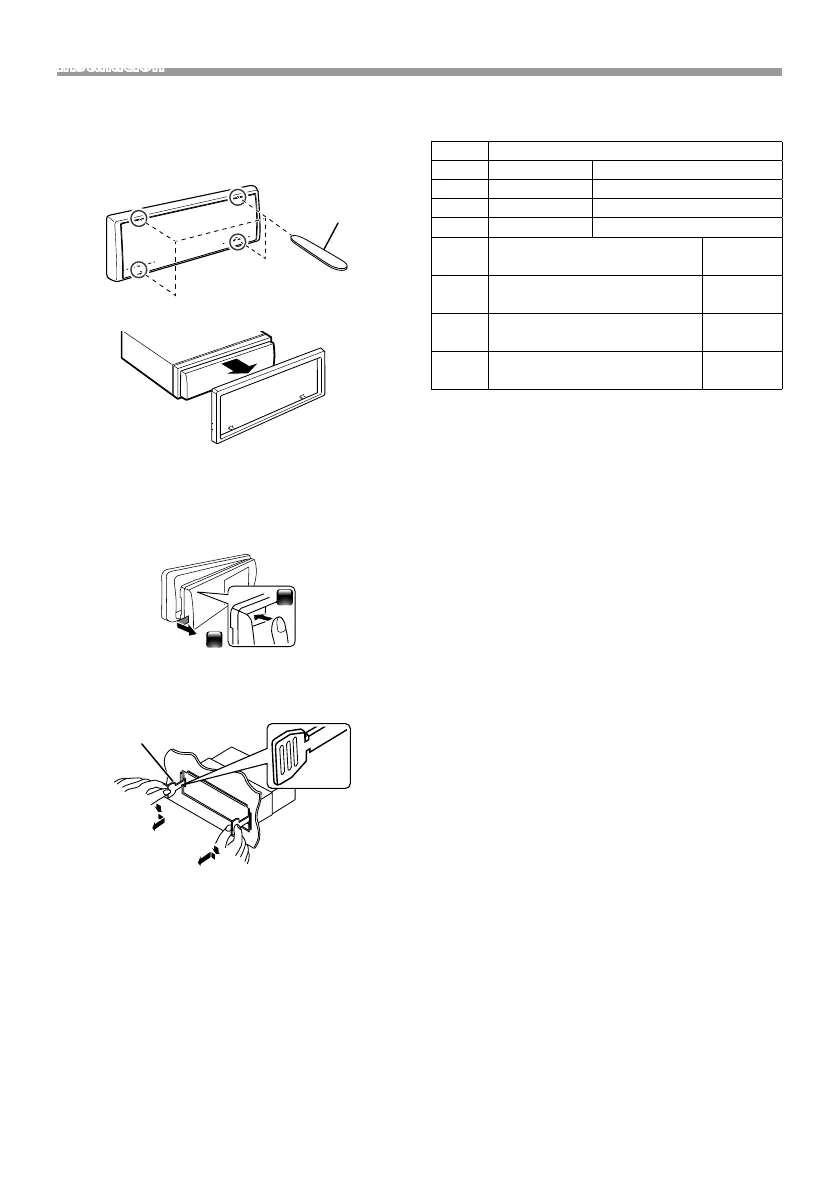

Ñ Retirada del marco
1) Use la tecla de extracción (accesorio 4) para
extraer las cuatro pestañas (dos en la parte superior,
dos en la parte inferior).
4
2) Tire de la placa hacia adelante.
Ñ Desmontaje de la unidad
1) Retire el marco según las indicaciones del paso 1 de
“Retirar el marco”.
2) Retire el panel frontal.
1
3) Introduzca las dos llaves de extracción (accesorio3)
profundamente en las ranuras de cada lado, tal y
como se muestra.
3
4) Baje la herramienta de extracción hacia abajo y
extraiga la unidad hasta la mitad mientras presiona
hacia dentro.
✎ NOTA
• Tenga cuidado de no hacerse daño con los
pasadores de bloqueo de la llave de extracción.
5) Termine de sacar la unidad con las manos,
prestando atención para no dejarla caer.
Ñ Guía de funciones de los conectores del
mazo de cables
Patilla Color y función
A-4 Amarillo Batería
A-5 Azul/Blanco
[1]
Control de alimentación
A-7 Rojo Encendido (ACC)
A-8 Negro Conexión a tierra (masa)
B-1/ B-2 Púrpura (+) / Púrpura/Negro (–) Trasero
derecho
B-3/ B-4 Gris (+) / Gris/Negro (–) Delantero
derecho
B-5/ B-6 Blanco (+) / Blanco/Negro (–) Delantero
izquierdo
B-7/ B-8 Verde (+) /
Verde/Negro (–) Trasero
izquierdo
• Impedancia del altavoz: 4-8 Ω
[1]
Máx. 150 mA, 12 V
! PRECAUCIÓN
Antes conectar los conectores ISO disponibles
comercialmente a la unidad, compruebe la
siguiente condición:
• Asegúrese de que la asignación de clavijas del
conector coincide con la unidad JVC.
• Tome precauciones extra con el cable de
alimentación.
• In caso de que el cable de la batería y el cable de
encendido no correspondan, entonces cámbielos
según corresponda.
• En caso de que el coche no tenga un cable
de encendido, use una interfaz disponible
comercialmente.
B5K-0634-21_E_EnFrDeNlItEsPtRu.indb 82 2019/04/17 8:19
