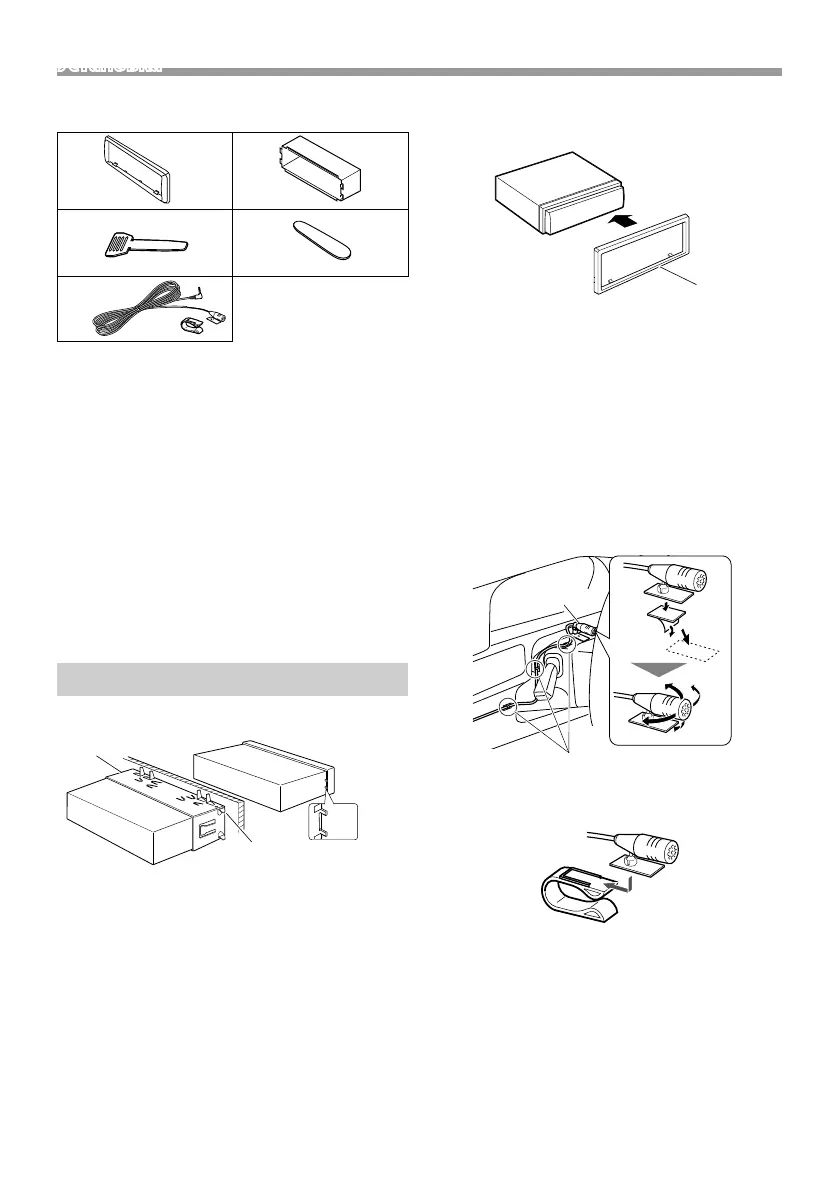

Установка
Продолжение на следующей странице...
Ñ Поставляемые дополнительные
принадлежности для установки
1
x1
2
x1
3
x2
4
x1
5
(3 м)
x1
Ñ Процедура установки
1) Во избежание короткого замыкания выньте ключ
зажигания и отсоедините клемму ¤ батареи.
2) Обеспечьте правильные соединения проводов
входа и выхода для каждого устройства.
3) Подсоедините провод к жгуту проводов.
4) Разъем В на жгуте проводов подключите к
разъему динамика Вашего автомобиля.
5) Разъем А на жгуте проводов подключите к
внешнему разъему питания Вашего автомобиля.
6) Присоедините разъем жгута проводов к
устройству.
7) Установите устройство в автомобиль.
8) Переподключите ¤ контакт батареи.
9) Нажмите кнопку сброса.
Установка устройства
Ñ Неяпонские автомобили
C помощью отвёртки или
подобного инструмента
отогните лапки монтажной
коробки и установите её
на место.
2
A
✎ ПРИМЕЧАНИЕ
• Убедитесь в том, что устройство надёжно
установлено на место. Если устройство
закреплено ненадежно, в его работе могут
возникать сбои (например, прерывание звучания).
• Если отверстие в панели вашего автомобиля
слишком мало для установки устройства (A),
обрежьте (верхнюю и нижнюю стороны, а также
правую и левую стороны) отверстия панели.
Ñ Отделочная панель
1) Подсоедините принадлежность 1 к
устройству.
1
Ñ Блок микрофона
1) Проверьте положение установки микрофона
(принадлежность 5).
2) Очистите поверхность установки.
3) Удалите разделитель микрофона
(принадлежность 5) и прикрепите микрофон в
место, указанное ниже.
4) Подключите кабель микрофона к устройству,
закрепленному в нескольких положениях при
помощи ленты или другим образом.
5) Отрегулируйте направление микрофона
(принадлежность 5) к водителю.
5
Зафиксируйте кабель доступной лентой.
✎ ПРИМЕЧАНИЕ
• При необходимости используйте зажимы.
