JVC KD-X561DBT User Manual

110

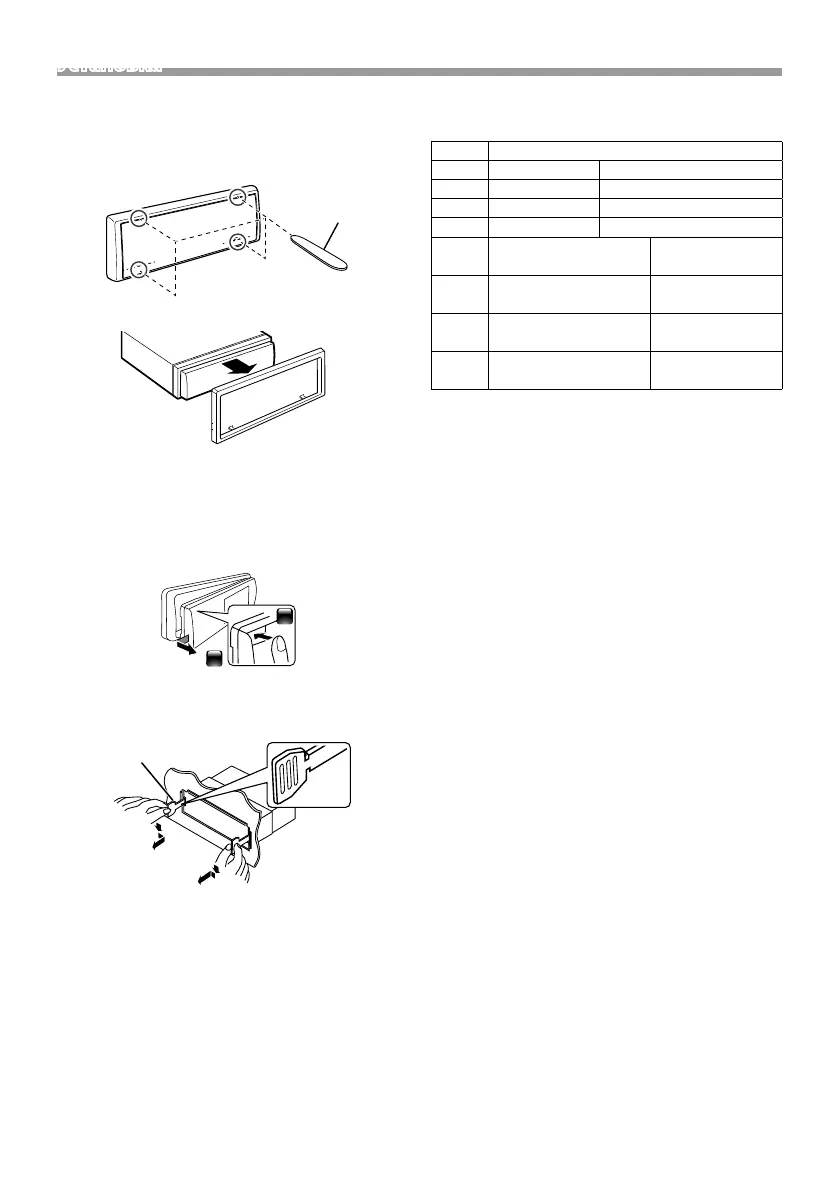

Установка
Ñ Снятие отделочной панели
1) Специальным ключом (принадлежность 4)
извлеките 4 вкладыша (два в верхней части и два
– в нижней).
4
2) Потяните отделочную панель на себя.
Ñ Удаление устройства
1) Снимите отделочную панель, ссылаясь на шаг 1
в "Removing the trim plate" (Снятии отделочной
панели).
2) Отсоедините лицевую панель.
1
2
3) Вставьте два ключа-съемника
(принадлежность3) в слоты с каждой стороны,
как показано на рисунке.
3
4) Опустите съемный инструмент вниз и вытащите
блок наполовину, нажимая внутрь.
✎ ПРИМЕЧАНИЕ
• Будьте осторожны, чтобы не пораниться
захватами ключа-съемника.
5) Руками извлеките устройство полностью,
соблюдая осторожность, чтобы не уронить его.
Ñ Руководство к функциям разъема
жгута проводов
Pin Цвет и функционал
A-4 Желтый Аккумулятор
A-5 Синий/Белый
[1]
Управление питанием
A-7 Красный Зажигание (ACC)
A-8 Черный Подключение заземления
B-1/ B-2 Пурпурный (+) /
Пурпурный/Черный (–)
Задний правый
B-3/ B-4 Серый (+) /
Серый/Черный (–)
Передний правый
B-5/ B-6 Белый (+) /
Белый/Черный (–)
Передний левый
B-7/ B-8 Зеленый (+) /
Зеленый/Черный (–)
Задний левый
• Номинальное сопротивление звуковой катушки:
4-8 Ом
[1]
Макс. 150 мА, 12 В
! ОСТОРОЖНО!
Перед подключением имеющихся в продаже
разъемов ISO к устройству, проверьте
следующее условие:
• Убедитесь, что назначение контактов разъема
соответствует устройству JVC.
• Уделите особое внимание проводу питания.
• В случае если провод аккумулятора и провод
зажигания не соответствуют назначению, тогда
поменяйте их соответственно назначению.
• В случае если в автомобиле нет провода
зажигания, используйте имеющийся в продаже
переходник.
B5K-0634-21_E_EnFrDeNlItEsPtRu.indb 110 2019/04/17 8:19

JVC KD-X561DBT Specifications

General

DIN size	1 DIN
Output power	180 W
Product color	Black, Blue
Ready for iPod	Yes
Disc types supported	No
Audio output channels	- channels
Equalizer bands quantity	13
Maximum power per channel	16 W
Bluetooth version	3.0+HS
USB port position	Front
Bluetooth profiles	A2DP, AVRCP, PBAP
USB ports quantity	1
FM band range	87.9 - 108 MHz
Supported radio bands	AM, DAB+, FM
Preset stations quantity	30
Hands-free calling	Keep your hands on wheel with Bluetooth™ Hands-free calling. After pairing your compatible Bluetooth mobile phone to your TomTom GPS, you’ll be able to see incoming call information, make and answer calls, and talk hands-free through your device. You’ll e
Audio formats supported	AAC, FLAC, MP3, WMA
Image formats supported	BMP, JPEG, PNG
Video formats supported	AVI, H.264, MPEG1, MPEG2, MPEG4
Display diagonal	3 \
Illumination color	Blue
Package weight	1180 g

Weight and Dimensions

Depth	52 mm
Width	182 mm
Height	117 mm
Weight	750 g
