Установка
Продолжение на следующей странице...

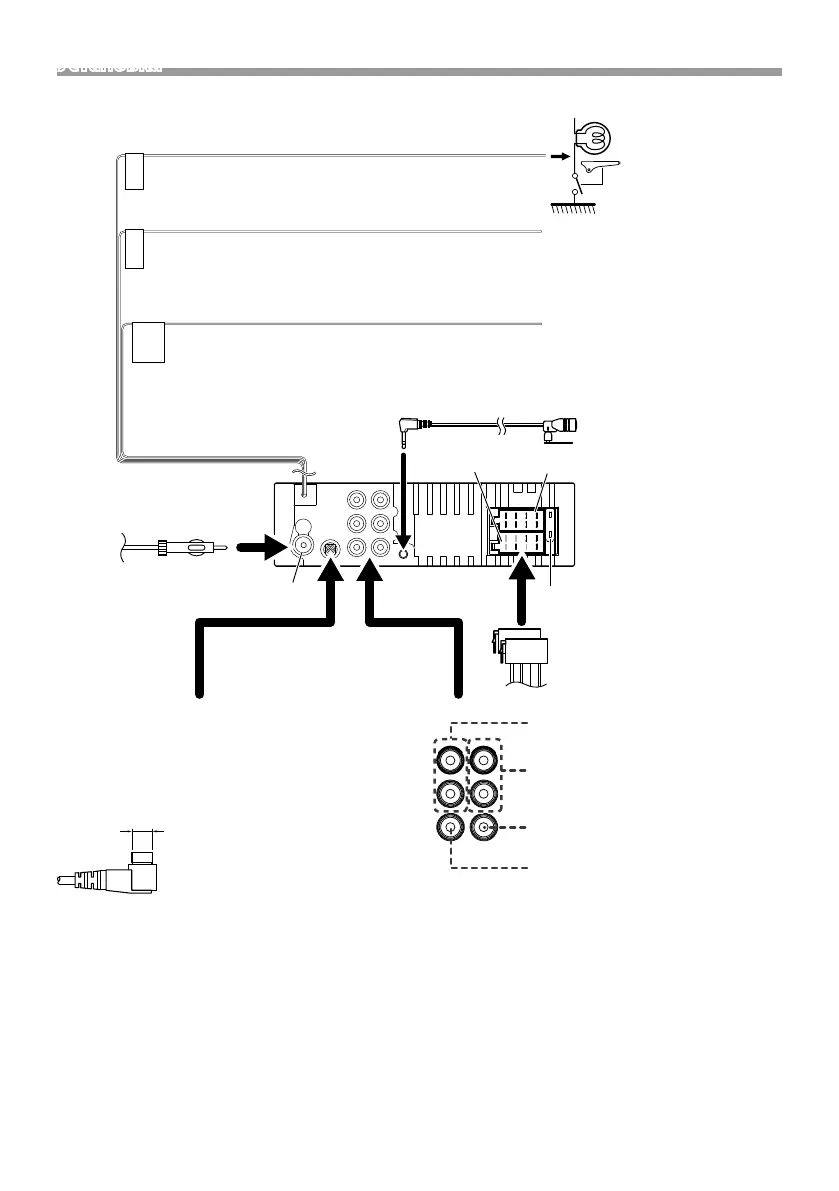

Ñ Подсоединение проводов к клеммам
15A
PRK SW
REVERSE
STEERING WHEEL REMOTE INPUT
2 4 6 8
1 3 5 7
2 4 6 8
1 3 5 7
Подсоедините к жгуту
проводов детектора
стояночного тормоза
автомобиля.
В целях безопасности всегда подключайте датчик
стояночного тормоза.
Светло-зеленый
(Провод датчика стояночного тормоза)
Фиолетовый/белый (Провод датчика заднего хода)
Принадлежность 5 :
Микрофон Bluetooth
Для удаленного управления рулевым колесом
Для использования функции удаленного управления рулевым колесом
требуется эксклюзивный дистанционный переходник (не входит в
комплект поставки), который подходит к Вашему автомобилю.
При использовании камеры заднего вида (опция)
подсоедините к жгуту проводов фонаря заднего хода.
Голубой/Желтый
(Провод дистанционного управления рулевым управлением)
Предохранитель (15 А)Вход антенны FM/AM
Антенна FM/AM
Разъем А
Разъем В
Разъем ISO
Задний аудио предвыход
(Слева; Белый, Справа; Красный)
Передний аудио предвыход
(Слева; Белый, Справа; Красный)
Предварительный вывод сабвуфера
(синий)
Вход камеры заднего вида (Желтый)
Разъем антенны DAB (разъем SMB)
Только KD-X561DBT
!
Если используется имеющаяся в
продаже антенна DAB, диаметр
разъема SMB должен быть Φ6,5 мм или
меньше.
Φ 6,5 мм (максимум)
