JVC KS-DR1004D User Manual

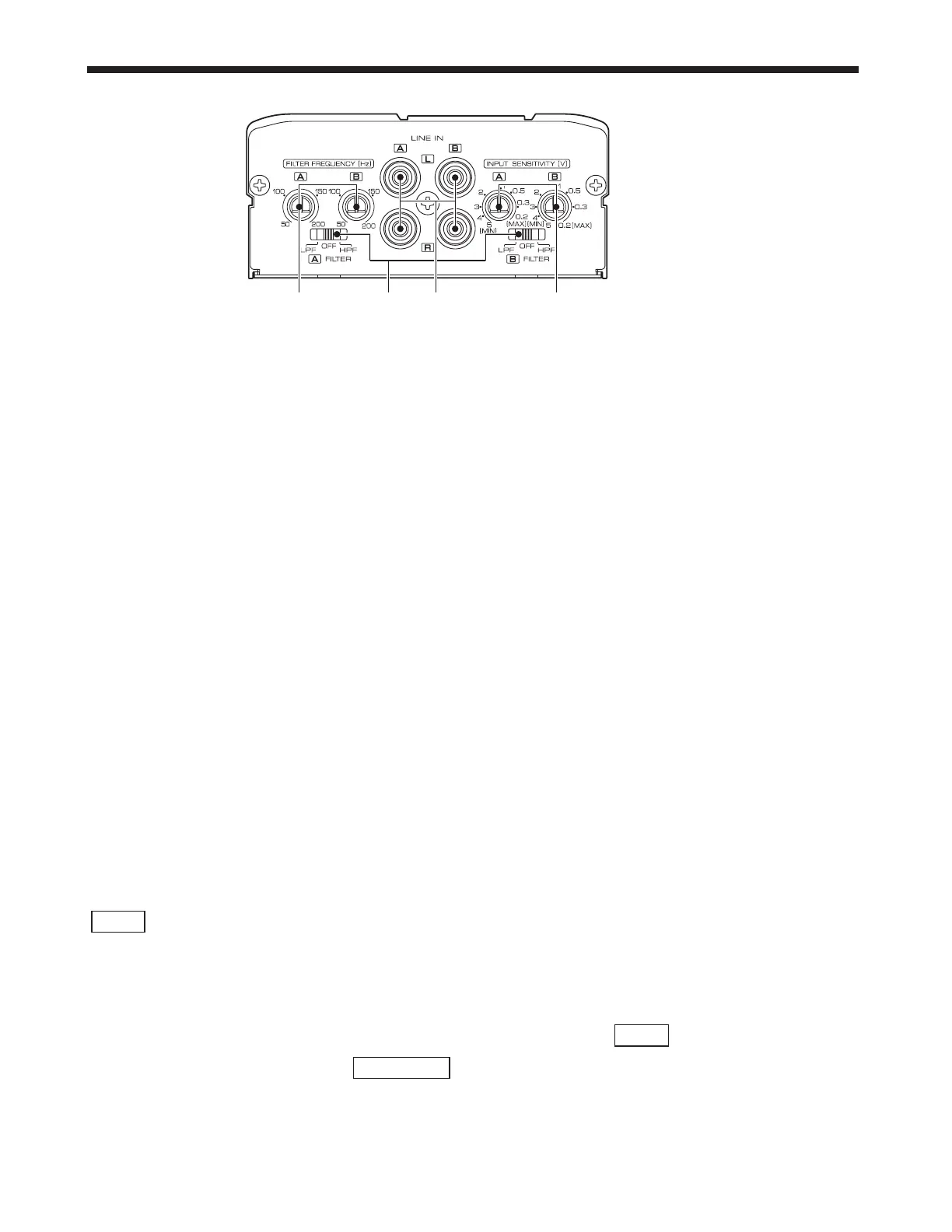

Controls / Contrôles / Controles
This is a 4 channel amplifier in-
cluding 2 stereo amplifiers in a
body. One ampli er is referred to
as ampli er A and the other is am-
plifier B. This unit is compatible
with a large variety of systems by
combining the switches and func-
tions described in the following.
❶FILTER FREQUENCY control
(A.ch / B.ch)
Sets the cutoff frequency when the
“FILTER” switch is set to “HPF” or “LPF”.
❷FILTER switch (A.ch / B.ch)
This switch allows to apply high-pass
or low-pass filtering to the speaker
outputs.
• HPF (High-Pass Filter) position:
The  lter outputs the band of higher
frequencies than the frequency set
with the “FILTER FREQUENCY” control.
• OFF position:
The entire bandwidth is output with-
out  ltering.
• LPF (Low-Pass Filter) position:
The  lter outputs the band of lower
frequencies than the frequency set
with the “FILTER FREQUENCY” control.
❸LINE IN terminal (A.ch / B.ch)
❹INPUT SENSITIVITY control
(A.ch / B.ch)
Set this control according to the
pre-output level of the HEAD UNIT
connected with this unit.
NOTE
For the pre-output level, refer to the
“Specifications” in the instruction
manual of the HEAD UNIT.
Ceci est un amplificateur à 4
canaux avec deux amplificateurs
stéréophoniques en un élément;
l’un appelé Amplificateur A,
l’autre Ampli cateur B. Cet appa-
reil est compatible avec diverses
con gurations de chaîne, simple-
ment en sélectionnant les posi-
tions des commutateurs et les
fonctions comme indiqué ci-après.
❶Commande FILTER FREQUENCY
(A.ch / B.ch)
Cette commande permet de préci-
ser la fréquence de coupure quand
le commutateur «FILTER» est sur la
position «HPF» ou «LPF».
❷Commutateur FILTER
(A.ch / B.ch)
Ce commutateur permet d’effectuer
un  ltrage des graves, ou des aigus,
appliqués vers les haut-parleurs.
• Position HPF (Filtre passe-haut):
Le filtre laisse passer les fréquences
supérieures à la fréquence précisée
au moyen de la commande «FILTER
FREQUENCY».
• Position OFF:
Le  ltre n’agit pas, autrement dit tout
le spectre des fréquences est présent
en sortie.
• Position LPF (Filtre passe-bas):
Le filtre laisse passer les fréquences
inférieures à la fréquence précisée
au moyen de la commande «FILTER
FREQUENCY».
❸Borne LINE IN (entrée de ligne)
(A.ch / B.ch)
❹Commande INPUT SENSITIVITY
(sensibilité d’entrée) (A.ch / B.ch)
Régler cette commande selon le
niveau de pré-sortie de la HEAD UNIT
branché à cet ampli cateur.
REMARQUE
Se référer à la section «Spéci cations»
du manuel des instructions de la
HEAD UNIT à propos du niveau de
pré-sortie.
Este es un ampli cador de 4 cana-
les con dos amplificadores esté-
reo en un mismo cuerpo. Uno de
los ampli cadores recibe el nom-
bre ampli cador A y el otro el de
amplificador B. Combinando los
conmutadores y las funciones des-
critas a continuación, esta unidad
amplificadora es compatible con
una amplia gama de sistemas.
❶Control FILTER FREQUENCY
(A.ch / B.ch)
Ajusta la frecuencia de corte cuando
el conmutador “FILTER” está en “HPF”
o “LPF”.
❷Conmutador FILTER (A.ch / B.ch)
Este conmutador permite aplicar la
 ltración de paso alto o paso bajo a
las salidas de los altavoces.
• Posición HPF ( ltro de paso alto):
El filtro da salida a la banda de fre-
cuencias más altas que la frecuen-
cia ajustada con el control “FILTER
FREQUENCY”.
• Posición OFF:
Todo el ancho de banda sale sin
 ltración.
• Posición LPF ( ltro de paso bajo):
El filtro da salida a la banda de fre-
cuencias más bajas que la frecuen-
cia ajustada con el control “FILTER
FREQUENCY”.
❸Terminal LINE IN (entrada de
linea) (A.ch / B.ch)
❹Control INPUT SENSITIVITY
(sensibilidad de entrada)
(A.ch / B.ch)
Ajustar este control de acuerdo con
el nível de presalida de la HEAD UNIT
conectada a este ampli cador.
NOTA
Referir a “Especi caciones” del manual
de instrucciones de la HEAD UNIT con
respecto al nível de presalida.
❹❸❷❶
