Verbinden/installeren
111Nederlands

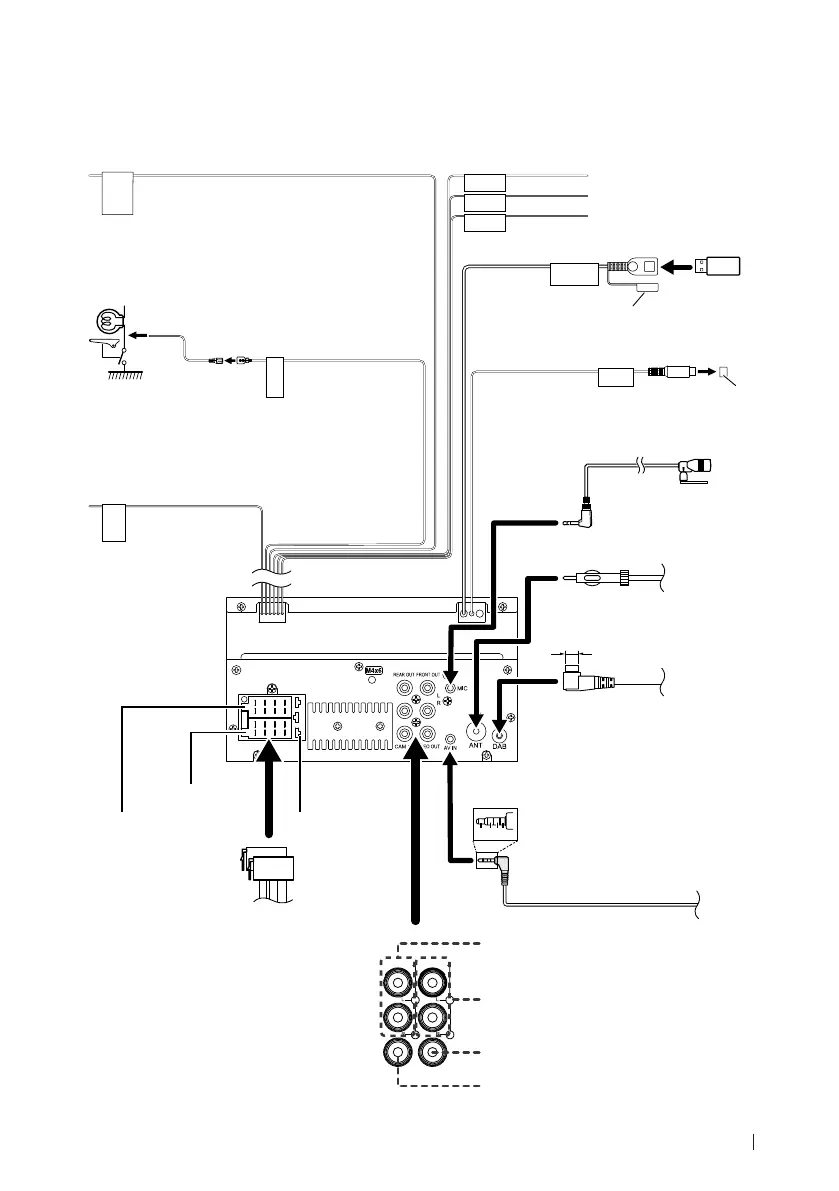

Ñ Verbinden van kabels met aansluitingen
PRK SW
STEERING
WHEEL
REMOTE
INPUT
2 4 6 8
1 3 5 7
2 4 6 8
1 3 5 7
REVERSE
SUB
WOOFER
1 2 3 4
5V
=
1.5A
ST REMOTE
INPUT 1
ST REMOTE
INPUT 2
ST REMOTE
GND
Verbinden met de
bedradingsbundel van de
parkeerremdetectieschakelaar.
Uit het oogpunt
van veiligheid is het
beslist noodzakelijk
om de kabel van de
parkeersensor aan te
sluiten.
Lichtgroen (Kabel van parkeersensor)
Accessoire 3: Parkeerverlengkabel
Paars/Wit (Kabel van achteruitrij-sensor)
Naar stuurafstandsbediening
Om de stuurafstandsbediening te gebruiken, hebt
u een adapter nodig (niet meegeleverd) die bij uw
auto past.
Verbinden met de
bedradingsbundel van
de achteruitrijlamp
van de auto wanneer
de optionele
achteruitzichtcamera
wordt gebruikt.
Lichtblauw/geel (stuurafstandsbedieningsingang)
Zekering (15 A)
Preout subwoofer
Afdekking
Afdekking
FM/AM antenne
Aansluiting A
Aansluiting B
USB-apparaat
[2]
USB-aansluiting
[1]
(1,0 m)
[1]
USB maximale stroomsterkte:
DC 5 V = 1,5 A
[2]
Apart verkocht
ISO-aansluiting
FRONT OUTREAR OUT
VIDEO OUTCAM IN
Achterste Audio-uitgang
(Links; Wit, Rechts; Rood)
Audio-preout voor
(Links; Wit, Rechts; Rood)
Visuele uitgang (geel)
Ingang achteruitzichtcamera (geel)
AV-IN
[2]
(1; Audio links, 2; Composiet
video, 3; Aarde, 4; Audio rechts).
Accessoire 1:
Bluetooth Microfoon
Helder Groen/Rood
Paars/Rood
Grijs/Rood
Verbinden met de stuurafstandsharnas van het
voertuig. Neem contact op met uw JVC-dealer voor
meer informatie.
Φ 6,5 mm (maximaal)
DAB-antenneaansluiting (SMB-
connector)
# LET OP
Wanneer een in de handel verkrijgbare
DAB-antenne wordt gebruikt, moet de
diameter van de SMB-connector Φ 6,5
mm of minder zijn.
!B5H-0357-06_QSG_JVC_KWM_E_EnFrDeNl.indb 111 2020/07/09 11:25
