Connexion/Installation
55Français

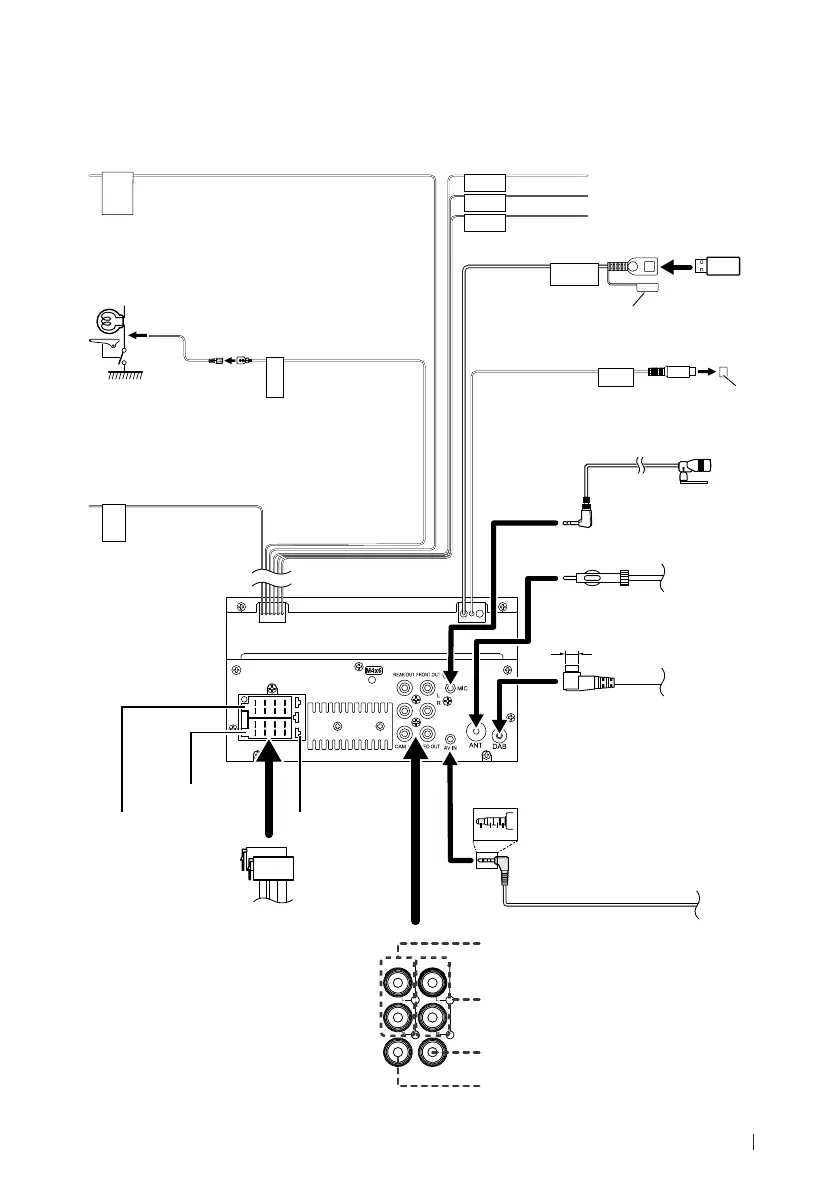

Ñ Connexion des câbles sur les contacts électriques
PRK SW
STEERING
WHEEL
REMOTE
INPUT
2 4 6 8
1 3 5 7
2 4 6 8
1 3 5 7
REVERSE
SUB
WOOFER
1 2 3 4
5V
=
1.5A
ST REMOTE
INPUT 1
ST REMOTE
INPUT 2
ST REMOTE
GND
Connexion au commutateur
de détection du frein à main.
Par mesure de
sécurité, connectez
le détecteur de
stationnement.
Vert clair (Câble du détecteur de stationnement)
Accessoire 3: Câble d'extension de stationnement
Violet/Blanc (Câble du détecteur de marche arrière)
Vers la télécommande au volant
Pour utiliser la fonction de télécommande au
volant, vous avez besoin d'un adaptateur de
télécommande spécial (non fourni) qui correspond
à votre véhicule.
Connexion au faisceau
du feu de marche
arrière du véhicule
lors de l'utilisation de
la vue arrière de la
caméra.
Bleu ciel/Jaune (Câble de la télécommande au volant)
Fusible (15 A)
Sortie Preout caisson de basse
Capuchon
Capuchon
Antenne FM/AM
Connecteur A
Connecteur B
Périphérique
USB
[2]
Borne USB
[1]
(1,0 m)
[1]
Courant d'alimentation maximum USB :
CC 5 V = 1,5 A
[2]
Vendue séparément
Connecteur ISO
FRONT OUTREAR OUT
VIDEO OUTCAM IN
Préamplification audio arrière
(Gauche : blanc, Droite : rouge)
Préamplification audio avant
(Gauche : blanc, Droite : rouge)
Sortie vidéo (jaune)
Entrée de la caméra vue arrière (jaune)
AV-IN
[2]
(1 ; audio gauche, 2 ; vidéo
composite, 3 ; masse, 4 ; audio droite).
Accessoire 1:
Microphone Bluetooth
Vert clair/Rouge
Violet/Rouge
Gris/Rouge
Connexion au faisceau des commandes au volant
du véhicule. Contactez votre revendeur JVC pour
les détails.
Φ 6,5 mm (maximum)
Prise d'antenne DAB (connecteur SMB)
# ATTENTION
Lors de l'utilisation d'une antenne
DAB disponible dans le commerce, le
diamètre du connecteur SMB doit être
de 6,5 mm maximum.
!B5H-0357-06_QSG_JVC_KWM_E_EnFrDeNl.indb 55 2020/07/09 11:25
