32
ESPAÑOL
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

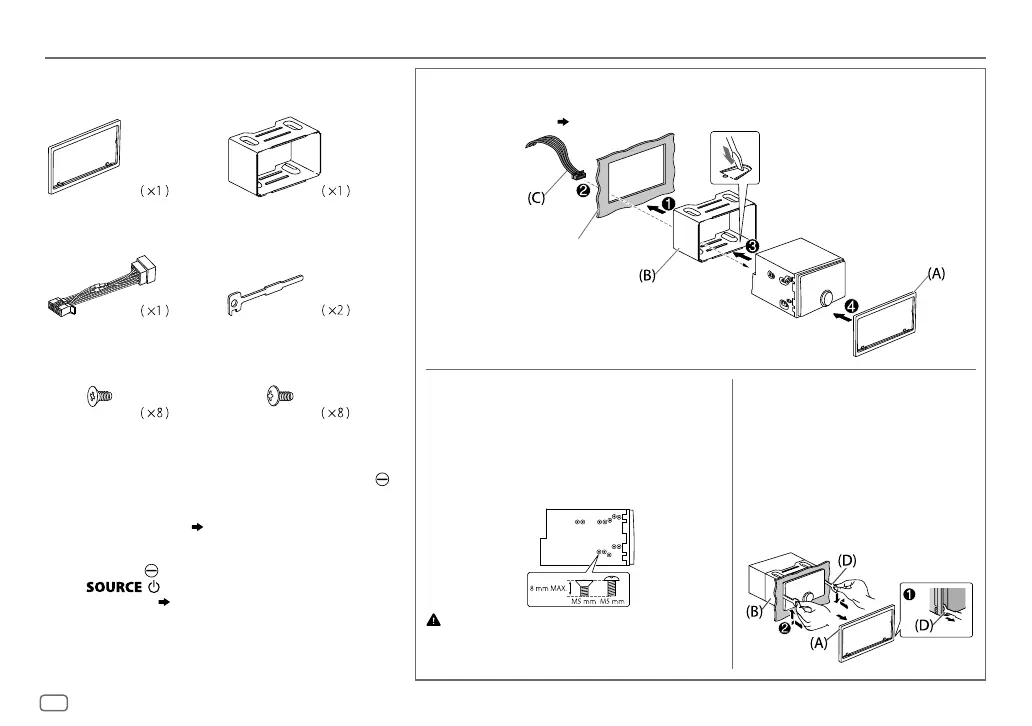

Lista de piezas para la instalación
Procedimiento básico
1 Quite la llave del interruptor de encendido; después, desconecte el terminal
de la batería del automóvil.
2 Conecte los cables correctamente.
Consulte Conexión del cableado.
( 33)
3 Instale la unidad en su automóvil.
Consulte Instalación de la unidad (montaje en el tablero).
4 Conecte el terminal de la batería del automóvil.
5 Pulse para encender la unidad.
6 Reinicialice la unidad. ( 3)
INSTALACIÓN/CONEXIÓN
Instalación de la unidad (montaje en el tablero)
(A) Placa embellecedora (B) Manguito de montaje
(C) Mazo de conductores (D) Herramienta de extracción
(E) Tornillo de cabeza plana
(M5 × 8mm)
(F) Tornillo de cabeza esférica
(M5 × 8mm)
Prepare el cableado necesario. ( 33)
Salpicadero del automóvil
Doble las pestañas correspondientes para
sostener el manguito de montaje firmemente
en posición.
Cuando instale sin el manguito de
montaje
1 Retire de la unidad, el manguito de montaje y la placa
embellecedora.
2 Alinee los orificios de la unidad (en ambos lados) con la ménsula
de montaje del vehículo y asegure la unidad con los tornillos
(suministrado).
Utilice solo los tornillos especificados. El uso de tornillos incorrectos
puede dañar la unidad.
Cómo desmontar la unidad
1 Enganche las uñas de agarre dispuestas en las
herramientas de extracción, en los orificios a ambos
lados de la placa embellecedora y, a continuación,
extráigala.
2 Inserte las herramientas de extracción hasta
el fondo de las ranuras a ambos lados y, a
continuación, siga la dirección de las flechas, como
se muestra a continuación.
