Bloque de fusibles del vehículo
Interruptor de encendido
Luz azul/amarilla
Azul/blanco:
Al amplificador
Azul:
A la antena motriz
Realice esta conexión si el mazo de conductores
de fábrica de su vehículo no incluye el cable del
“interruptor de encendido de 12 V”.
Cable rojo separado

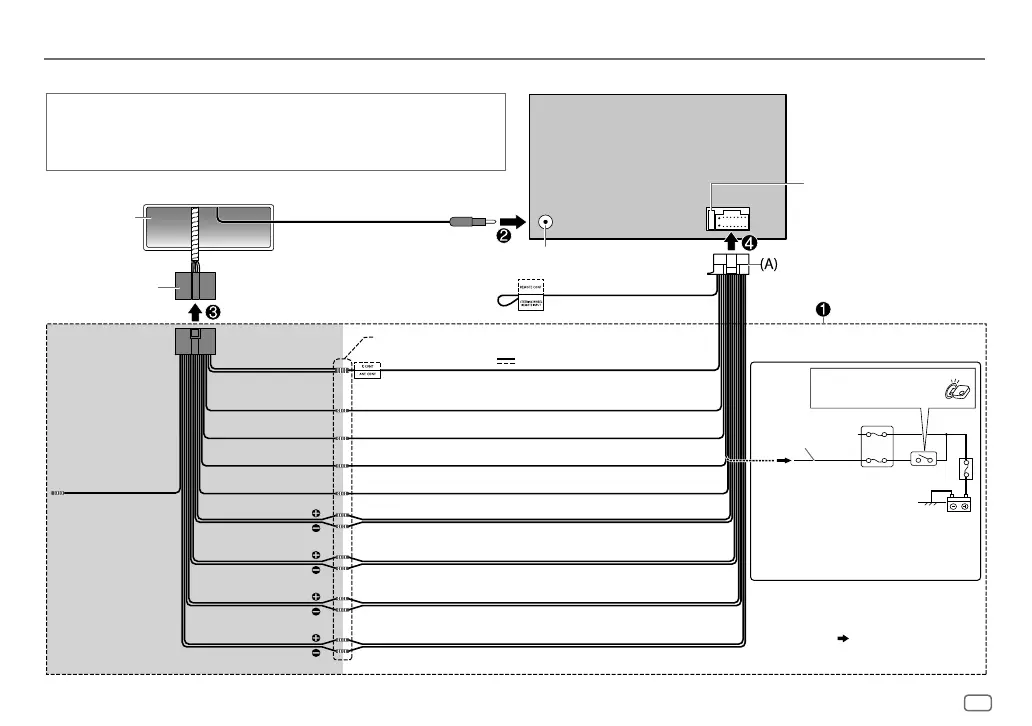

Conexión del cableado
Al adaptador del mando a distancia
del volante de la dirección
Fusible (10 A)
Terminal de la antena
Mazo de cables de
fábrica (vehículo)
Negro: Tierra
Amarillo: Batería de 12 V
Blanco: Altavoz delantero/crossover de 3 vías: Altavoz de rango medio (izquierdo)
Blanco/negro
Gris: Altavoz delantero/crossover de 3 vías: Altavoz de rango medio (derecho)
Gris/negro
Púrpura: Altavoz trasero/crossover de 3 vías: Tweeter (derecho)
Púrpura/negro
Junte los cables del mismo color.
Rojo: Encendido de 12 V
Naranja/blanco: Iluminación
Azul/blanco: Remoto (12 V
350mA)
Marrón (sin utilizar)
Verde: Altavoz trasero *
1
/crossover de 3 vías: Tweeter (izquierdo)
Verde/negro *
1
*
1
También es posible conectar directamente
un subwoofer con este conductor sin el
amplificador externo para subwoofer. Para la
configuración,
26 .
Mazo de conductores
personalizado
(adquirido por separado)
Salpicadero
del vehículo
Conexión recomendada
INSTALACIÓN/CONEXIÓN
IMPORTANTE
Se recomienda instalar la unidad con un mazo de cables disponible en el mercado que sea adecuado para su
automóvil y, para fines de seguridad, deje esta tarea en manos de profesionales. Consulte con un distribuidor de
productos de audio para automóviles.
