JVC NEDERLANDS GR-DVP5 - Verbindingen Met Een Tv of Videorecorder

24 NE
Master Page: Left
DU_GR-DVP7-5EG_18-25.fm Page 24
A. Gebruik de meegeleverde S-/AV-/montagekabel.
* Niet vereist als u alleen stilbeelden wilt weergeven.
** Sluit deze kabel aan als uw tv/videorecorder een S-VIDEO IN-aansluiting heeft.
*** Open het klepje wanneer u de kabel aansluit.
B. Als de tv of videorecorder een 21-pins aansluiting heeft
Gebruik de meegeleverde kabeladapter.
* Niet vereist als u alleen stilbeelden wilt weergeven.
** Sluit deze kabel aan als uw tv/videorecorder een S-VIDEO IN-aansluiting heeft.
*** Open het klepje wanneer u de kabel aansluit.
OPMERKING:
Zet de video-uitgangsschakelaar van de kabeladapter in de vereiste stand:
Y/C: bij een verbinding met een tv of videorecorder die geschikt is voor Y/C-signalen en via een
S-videokabel is aangesloten.
CVBS: bij een verbinding met een tv of videorecorder die niet geschikt is voor Y/C-signalen en via een
audio-/videokabel is aangesloten.

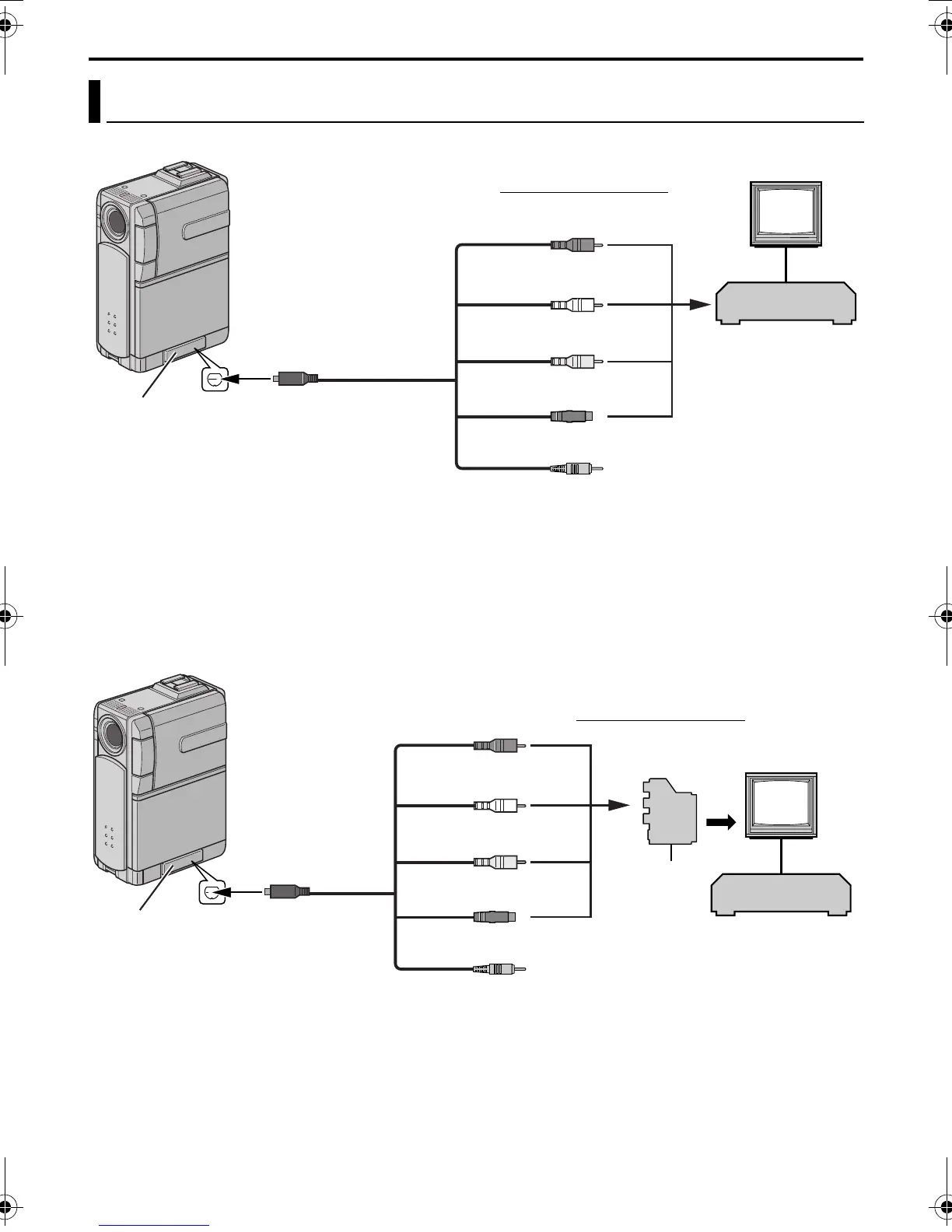

Verbindingen met een tv of videorecorder
Tv
Wit naar AUDIO L IN*
Rood naar AUDIO R IN*
Videorecorder
Naar S/AV-aansluiting
S-/AV-/montagekabel
(meegeleverd)
Geel naar VIDEO IN
Zwart naar S-VIDEO IN**
Naar tv of videorecorder
Niet aangesloten
Aansluitingenklepje***
Naar tv of videorecorder
Tv
Videorecorder
“Y/C”/
“CVBS”-
selectieknop
video-uitgang
Kabeladapter
Naar S/AV-
aansluiting
Wit naar AUDIO L IN*
Rood naar AUDIO R IN*
Geel naar VIDEO IN
Zwart naar S-IN**
Niet aangesloten
S-/AV-/montagekabel
(meegeleverd)
Aansluitingenklepje***
VIDEOBEELDEN WEERGEVEN (vervolg)
