3
Français

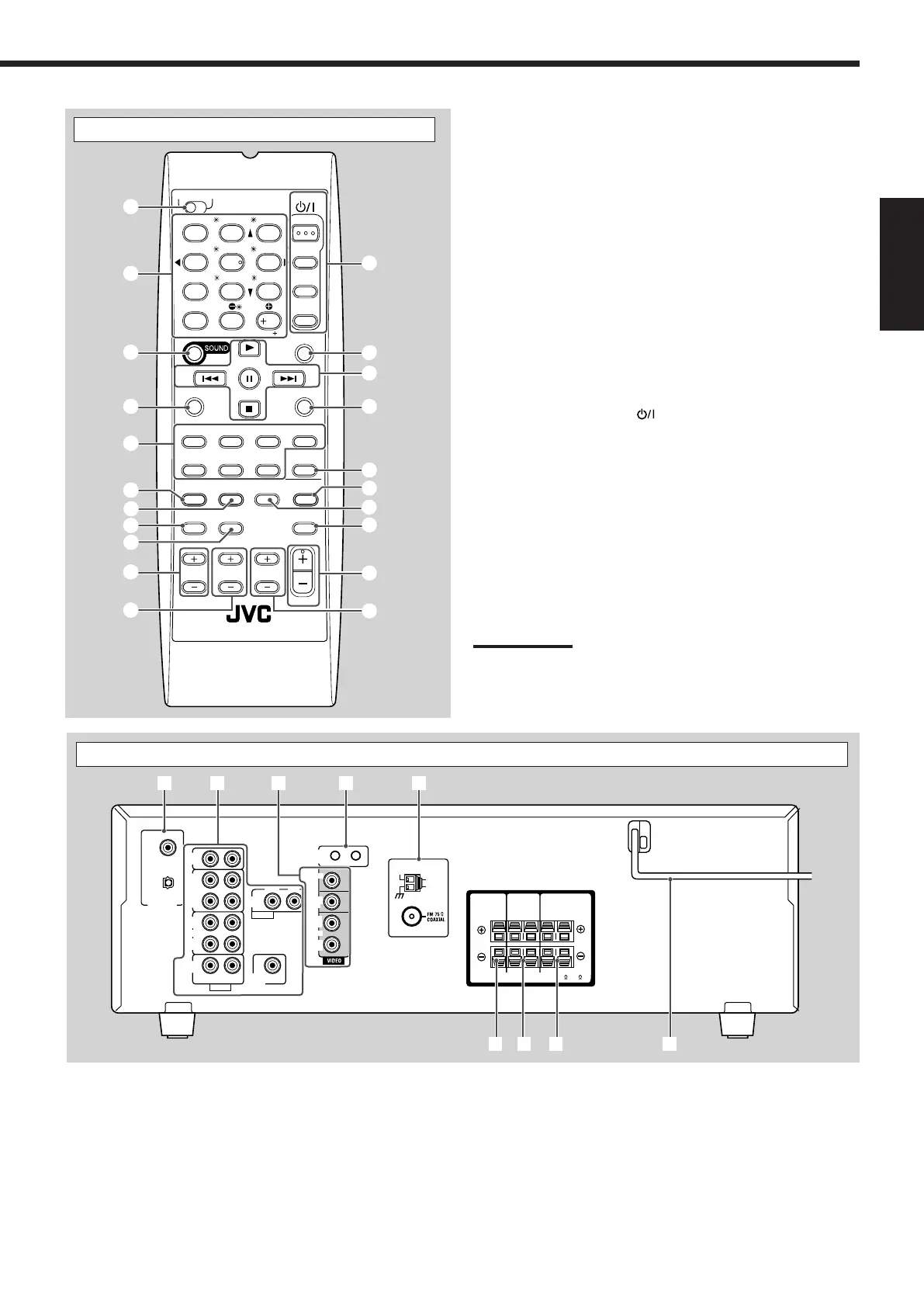

Télécommande
AUDIO
TV/CATV
VCR
DVD
TEST
EFFECT
MENU
ENTER LEVEL
RETURN
SURROUND/
DSP
CD
-
DISC
SLEEP
REC PAUSE
FM MODE SURROUND DSP
DIMMER TV/VIDEO MUTING
OFF
VCR CH
TV/CATV CH
VOLUME
SURR R SURR L
SUBWFR CENTER
FRONT R FRONT L
100
1
4
7/P
10
2
5
8
0
3
6
9
10
TV VOLUME
STANDBY/ON
TV CATV
A/V CONTROL
RECEIVER
TAPE/CDR CD DVD AUX
FM/AM TV SOUND VCR
ANALOG/
DIGITAL
REW FF
2
5
=
$
%
#
@
^
4
8
7
0
-
*
&
6
9
~
3
1
!
Pour les détails, se référer aux pages entre parenthèses.
1 Sélecteur TV/CATV (31)
2 Touches numérotées pour la sélection des canaux préréglées
(15, 29)
Touches numérotées pour l’ajustement du son (22, 29)
Touches numérotées pour la commande des appareils audio/
vidéo (29 – 32)
3 Touche SOUND (22, 29)
4 Touche REC PAUSE (30, 32)
5 Touches de sélection de source (9, 10)
TAPE/CDR, CD, DVD, AUX, FM/AM, TV SOUND, VCR
6 Touche FM MODE (15, 29)
7 Touche SURROUND (25, 29)
8 Touche DIMMER (12, 29)
9 Touche TV/VIDEO (30, 31)
0 Touches VCR CH +/– (30, 32)
- Touches TV/CATV CH +/– (30, 31)
= Touches STANDBY/ON
(9, 29 – 32)
AUDIO, TV/CATV, VCR, DVD
~ Touche SLEEP (13, 29)
! Touches de commande pour les appareils audio/vidéo
3, 8, 7, ¢/4, FF/REW (29, 30, 32)
@ Touche CD-DISC (30)
# Touche ANALOG/DIGITAL (11, 12, 29)
$ Touche SURROUND/DSP OFF (25, 27, 29)
% Touche DSP (26 – 27, 29)
^ Touche MUTING (13, 29)
& Touche VOLUME +/– (10, 29)
* Touches TV VOLUME +/– (30, 31)
Remarque:
Quand on appuie sur une des touches de sélection de source audio—
TAPE/CDR, CD et FM/AM—sur la télécommande, l’ampli-tuner se
met automatiquement sous tension.
Panneau arrière
CD
IN
OUT
(REC)
IN
(PLAY)
OUT
(REC)
VCR
TV SOUND
IN
CENTER
SPEAKER
SURROUND
SPEAKERS
RIGHT LEFT
FRONT
SPEAKERS
RIGHT LEFT
AUDIO
RIGHT LEFT
IN
(PLAY)
TAPE
/CDR
DIGITAL 1(DVD)
DIGITAL 2(CD)
DIGITAL IN
SUBWOOFER
OUT
AUDIO
MONITOR
OUT
DVD
IN
OUT
(REC)
VCR
IN
(PLAY)
DVD
IN
RIGHT LEFT
COMPU LINK-4
(SYNCHRO)
AM
LOOP
AM EXT
ANTENNA
816–
CAUTION:SPEAKER IMPEDANCE
15
96 78
2 43
Pour les détails, se référer aux pages entre parenthèses.
1 Prises DIGITAL IN (8)
• Coaxiale: DIGITAL 1 (DVD)
• Optique: DIGITAL 2 (CD)
2 Prises d’entrée/sortie AUDIO (6, 7)
• Entrée: CD IN, TAPE/CDR IN (PLAY), VCR IN (PLAY),
TV SOUND IN, DVD IN
• Sortie: TAPE/CDR OUT (REC), VCR OUT (REC),
SUBWOOFER OUT
3 Prises d’entrée/sortie VIDEO (7)
• Entrée: DVD IN, VCR IN (PLAY)
• Sortie: MONITOR OUT, VCR OUT (REC)
4 Prises COMPU LINK-4 (SYNCHRO) (28)
5 Prises ANTENNA (4, 5)
6 Prises CENTER SPEAKER (5)
7 Prises SURROUND SPEAKERS (5)
8 Prises FRONT SPEAKERS (5)
9 Cordon d’alimentation secteur (8)
FR01-08_RX-5060B[C].p65 06.1.13, 16:213
